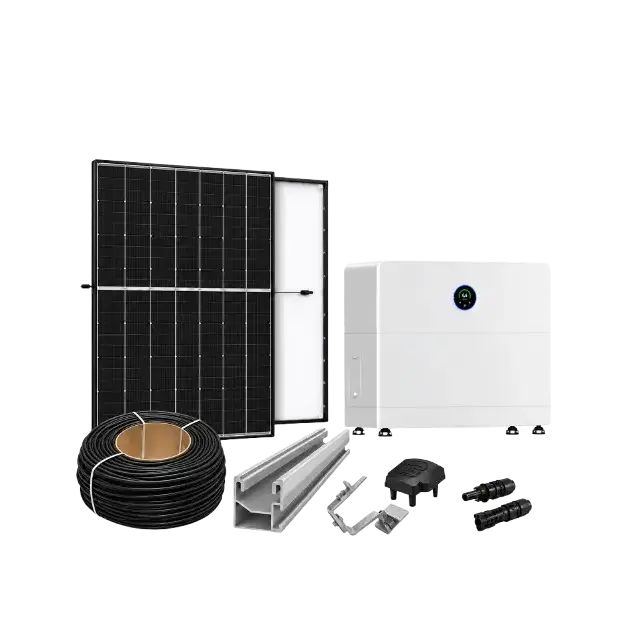

GoodWe Speedkit 13,16 kWp mit 13,3 kWh Batteriespeicher
Das GoodWe Speedkit mit 13,16 kWp und 13,3 kWh Speicher kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Montagesystem und ausgewähltes Zubehör in einem aufeinander abgestimmten Komplettpaket. Die Zusammenstellung reduziert den Aufwand bei der Auswahl der einzelnen Systemkomponenten und schafft eine gemeinsame Basis für moderne Photovoltaikanlagen mit Batteriespeicher.
Das Speedkit verbindet leistungsstarke Solarmodule von Trina Solar mit Wechselrichter- und Speichertechnik von GoodWe sowie einem Montagesystem von K2 Systems. Die Systemarchitektur ist auf eine effiziente Nutzung des erzeugten Solarstroms und die Speicherung überschüssiger PV-Energie ausgelegt.
Für die Solarstromerzeugung enthält das Set 28 Trina Solar TSM-470NEG9R.28 Vertex S+ Glas-Glas-Solarmodule mit jeweils 470 Wp. Daraus ergibt sich eine installierte PV-Nennleistung von insgesamt 13,16 kWp. Die Vertex S+ Module verbinden eine hohe Modulleistung mit N-Typ i-TOPCon-Zelltechnologie und einer robusten Glas-Glas-Konstruktion.
Als Hybrid-Wechselrichter kommt der GoodWe GW12K-ETA-G20 inklusive Sockel zum Einsatz. Der Hybrid-Wechselrichter bildet die zentrale Schnittstelle zwischen PV-Erzeugung, Batteriespeicher und Hausnetz und ermöglicht eine intelligente Steuerung der Energieflüsse innerhalb der Anlage.
Für die Speicherung überschüssiger Solarenergie enthält das Speedkit ein GoodWe GW 8.3 BAT-D-G20 Speichermodul sowie ein GoodWe GW 5.0 BAT-D-G20 Speichermodul. Die beiden Speichermodule ergeben zusammen eine Speicherkapazität von 13,3 kWh und ergänzen die PV-Anlage um eine leistungsfähige Speicherlösung.
Die GoodWe Lösung bietet bis zu vier MPPT und bis zu 42 A Eingangsstrom. Dadurch stehen flexible Möglichkeiten für die Auslegung der PV-Generatorseite zur Verfügung. Die Speicherarchitektur ist zudem auf eine spätere Erweiterung innerhalb der kompatiblen GoodWe Systemkonfiguration ausgelegt.
Für die Montage der 28 Solarmodule enthält das Speedkit umfangreiche Komponenten von K2 Systems. Dazu gehören SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder sowie Mittel- und Endklemmen. Komponenten für Kabelmanagement, Potentialausgleich und Blitzschutz ergänzen das Montagesystem.
Für die DC-Verkabelung sind außerdem ein 100-m-Ring KBE DB+ Solarkabel mit 6 mm² sowie Stäubli PV-KBT4-EVO 2A Kupplungsbuchsen und PV-KST4-EVO 2A Kupplungsstecker Bestandteil des Komplettpakets.
Lieferumfang
- 28x Trina Solar TSM-470NEG9R.28 Vertex S+, Glas-Glas-Solarmodul
- 1x GoodWe GW12K-ETA-G20, Hybrid-WR inkl. Sockel
- 1x GoodWe GW 8.3 BAT-D-G20, Speichermodul
- 1x GoodWe GW 5.0 BAT-D-G20, Speichermodul
- 90x K2 SingleHook 4S, Dachhaken
- 20x K2 SingleRail 36, 3,65 m, Montageschiene
- 20x K2 Schienenverbinder SingleRail 36/50
- 60x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 200x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 30x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
Hinweis zur Auslegung der Unterkonstruktion:
Die statischen Gegebenheiten sowie die am Installationsort auftretenden Wind- und Schneelasten sind vor Ort bauseits zu prüfen.
Die Auslegung der im Set enthaltenen Unterkonstruktion erfolgt exemplarisch für ein einlagiges Montagesystem auf einem Ziegeldach und auf Basis einer definierten Modulfeldgeometrie.
Bei abweichenden baulichen Gegebenheiten sowie Änderungen der Modulanordnung oder Modulfeldgeometrie ist die erforderliche Anzahl und Eignung der Komponenten vor der Installation zu prüfen und gegebenenfalls anzupassen.
