GoodWe Speedkit 11,28 kWp mit 9 kWh Batteriespeicher
Das GoodWe Speedkit mit 11,28 kWp und 9 kWh Speicher kombiniert Solarmodule, Hybrid-Wechselrichter, Speichertechnik, Montagesystem und ausgewähltes Zubehör in einem aufeinander abgestimmten Komplettpaket. Die Zusammenstellung reduziert den Aufwand bei der Auswahl der einzelnen Systemkomponenten und schafft eine gemeinsame Basis für moderne Photovoltaikanlagen mit Batteriespeicher.
Das Speedkit verbindet leistungsstarke Solarmodule von DMEGC mit Wechselrichter- und Speichertechnik von GoodWe sowie einem Montagesystem von K2 Systems. Die Systemarchitektur ist auf eine effiziente Nutzung des erzeugten Solarstroms und die Speicherung überschüssiger PV-Energie ausgelegt.
Für die Solarstromerzeugung enthält das Set 24 DMEGC DM470G12RT-G48HBB Glas-Glas-Solarmodule mit jeweils 470 Wp. Daraus ergibt sich eine installierte PV-Nennleistung von insgesamt 11,28 kWp. Die schwarzen Module basieren auf monokristalliner N-Typ-Zelltechnologie, erreichen jeweils einen Modulwirkungsgrad von 23,5 % und verbinden eine hohe Flächenleistung mit einer robusten Glas-Glas-Konstruktion.
Als Hybrid-Wechselrichter kommt der GoodWe GW10K-ETA-G20 inklusive Sockel zum Einsatz. Der Hybrid-Wechselrichter bildet die zentrale Schnittstelle zwischen PV-Erzeugung, Batteriespeicher und Hausnetz und ermöglicht eine intelligente Steuerung der Energieflüsse innerhalb der Anlage.
Für die Speicherung überschüssiger Solarenergie enthält das Speedkit ein GoodWe GW 9.0-BAT-D-G20 Speichermodul. Damit kombiniert das Set die Photovoltaikanlage mit einem 9-kWh-Batteriespeicher innerhalb der aufeinander abgestimmten GoodWe Systemarchitektur.
Die GoodWe Lösung bietet bis zu vier MPPT und bis zu 42 A Eingangsstrom. Dadurch stehen flexible Möglichkeiten für die Auslegung der PV-Generatorseite zur Verfügung. Die Systemarchitektur ist zudem auf eine spätere Erweiterung innerhalb der kompatiblen GoodWe Konfiguration ausgelegt.
Für die Montage der 24 Solarmodule enthält das Speedkit umfangreiche Komponenten von K2 Systems. Dazu gehören SingleHook 4S Dachhaken, SingleRail 36 Montageschienen, Schienenverbinder sowie Mittel- und Endklemmen. Komponenten für Kabelmanagement, Potentialausgleich und Blitzschutz ergänzen das Montagesystem.
Für die DC-Verkabelung sind außerdem ein 100-m-Ring KBE DB+ Solarkabel mit 6 mm² sowie Stäubli PV-KBT4-EVO 2A Kupplungsbuchsen und PV-KST4-EVO 2A Kupplungsstecker Bestandteil des Komplettpakets.

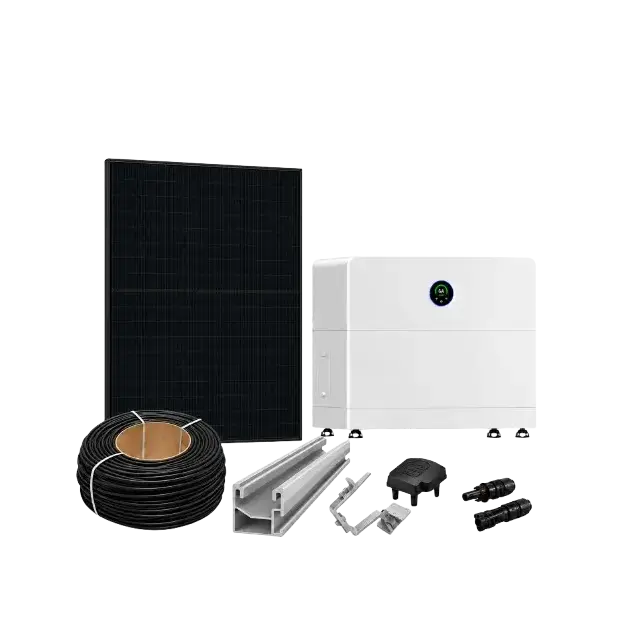

Lieferumfang
- 24x DMEGC DM470G12RT-G48HBB, Glas-Glas-Solarmodul, schwarz
- 1x GoodWe GW10K-ETA-G20, Hybrid-WR inkl. Sockel
- 1x GoodWe GW 9.0-BAT-D-G20, Speichermodul
- 72x K2 SingleHook 4S, Dachhaken
- 18x K2 SingleRail 36, 3,65 m, Montageschiene
- 20x K2 Schienenverbinder SingleRail 36/50
- 60x K2 Mittelklemme, 25-40 mm, schwarz
- 20x K2 Endklemme, 25-40 mm, schwarz
- 150x K2 Tellerkopf Holzbauschraube 8x100 mm
- 100x K2 Modulkabelmanagement PA66W
- 20x K2 Abdeckkappe für SingleRail 36 und CrossRail 36/160
- 10x K2 Blitzschutzklemme 8 mm
- 30x K2 TerraGrif QL
- 16x K2 BlackCover für SingleRail 36
- 1x KBE DB+ Solarkabel, erdverlegbar, 6 mm², schwarz, 100 m Rolle
- 10x Stäubli PV-KBT4-EVO 2A/6I, Kupplungsbuchse (+) für Kabel Ø 4-6 mm²
- 10x Stäubli PV-KST4-EVO 2A/6I, Kupplungsstecker (-) für Kabel Ø 4-6 mm²
Hinweis zur Auslegung der Unterkonstruktion:
Die statischen Gegebenheiten sowie die am Installationsort auftretenden Wind- und Schneelasten sind vor Ort bauseits zu prüfen.
Die Auslegung der im Set enthaltenen Unterkonstruktion erfolgt exemplarisch für ein einlagiges Montagesystem auf einem Ziegeldach und auf Basis einer definierten Modulfeldgeometrie.
Bei abweichenden baulichen Gegebenheiten sowie Änderungen der Modulanordnung oder Modulfeldgeometrie ist die erforderliche Anzahl und Eignung der Komponenten vor der Installation zu prüfen und gegebenenfalls anzupassen.
