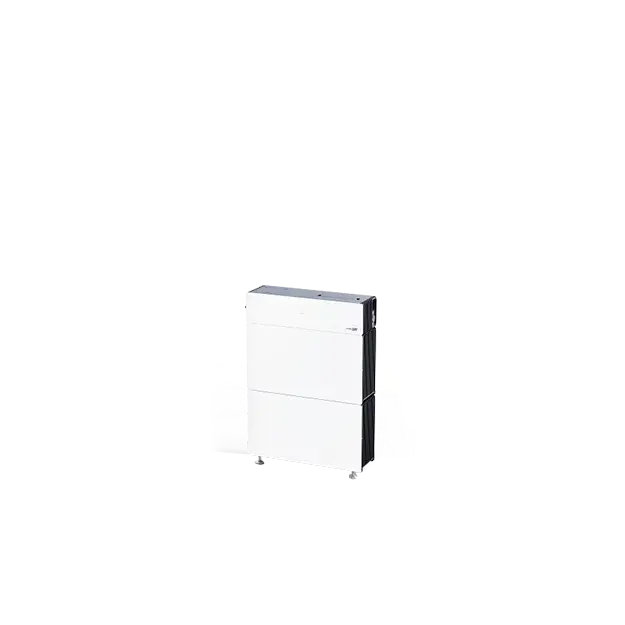

SolarEdge Nexis Battery Stack 10 mit 9,3 kWh nutzbarer Kapazität
Der SolarEdge Nexis Battery Stack 10 ist ein modularer Hochvolt-Batteriespeicher für das SolarEdge Nexis Energiesystem. Die Konfiguration besteht aus zwei Nexis Battery Blocks und einem Nexis Battery Link und bietet eine Nennkapazität von 9,8 kWh. Davon stehen 9,3 kWh nutzbare Speicherkapazität zur Verfügung. Als Zellchemie kommt Lithium-Eisenphosphat (LiFePO₄) zum Einsatz.
Mit zwei Battery Blocks erreicht der Speicher eine maximale kontinuierliche Lade- und Entladeleistung von 7 kW. Für kurzfristig höheren Leistungsbedarf steht eine Spitzenentladeleistung von bis zu 10,5 kW für 10 Sekunden zur Verfügung. Der DC-Betriebsspannungsbereich reicht von 370 bis 950 V und ermöglicht die Integration in ein- und dreiphasige SolarEdge Nexis Systeme.
Der modulare Aufbau erlaubt eine spätere Erweiterung des Battery Stacks. Pro Stack können insgesamt bis zu vier Battery Blocks eingesetzt werden, wodurch sich die nutzbare Speicherkapazität auf bis zu 18,6 kWh erhöhen lässt. Jeder Battery Block verfügt über ein eigenes Leistungsmodul. Über das Simple-Click™-System werden die einzelnen Speichermodule mechanisch und elektrisch miteinander verbunden.
Die Kommunikation mit dem Wechselrichter erfolgt kabelgebunden über CAN. Mit Schutzart IP65 ist das Batteriesystem für Installationen im Innen- und Außenbereich vorgesehen. Die Montage kann auf dem Boden oder mit einer geeigneten zusätzlichen Halterung an der Wand erfolgen.
-
Produkttyp: Hochvolt-Batteriespeicher
-
Nennkapazität: 9,8 kWh
-
Nutzbare Kapazität: 9,3 kWh
-
Zellchemie: Lithium-Eisenphosphat (LiFePO₄)
-
Anzahl Battery Blocks: 2
-
Battery Link: 1
-
Max. Ladeleistung: 7 kW
-
Max. Entladeleistung: 7 kW
-
Spitzenentladeleistung: 10,5 kW für 10 Sekunden
-
DC-Betriebsspannungsbereich: 370–950 V DC
-
DC-Nennspannung: 450 V einphasig / 750 V dreiphasig
-
Max. Ein-/Ausgangsstrom bei 370–480 V: 19 A
-
Max. Ein-/Ausgangsstrom bei 715–950 V: 10 A
-
Max. DC-Gesamtwirkungsgrad: 92 %
-
Kommunikation: kabelgebundenes CAN
-
Erweiterbarkeit: bis zu 4 Battery Blocks pro Stack
-
Max. nutzbare Kapazität pro Stack: 18,6 kWh
-
Schutzart: IP65
-
Betriebstemperatur: -20 bis +55 °C
-
Maximale Installationshöhe: 3000 m
-
Montage: Boden- oder Wandmontage
-
Abmessungen (B × H × T): 668 × 913 × 194 mm
-
Gewicht Battery Link: 15,8 kg
-
Gewicht je Battery Block: 55 kg
-
Gesamtgewicht: 125,8 kg
Lieferumfang
- 1 x SolarEdge Nexis Battery Link, Controller
- 2 x SolarEdge Nexis Battery Block, HV-Speichermodul
FAQ zum SolarEdge Nexis Battery Stack 10
Wie viel nutzbare Speicherkapazität bietet der Nexis Battery Stack 10?
Der Battery Stack besitzt eine Nennkapazität von 9,8 kWh. Davon stehen 9,3 kWh als nutzbare Speicherkapazität zur Verfügung.
Wie hoch ist die Lade- und Entladeleistung?
Mit zwei Battery Blocks erreicht der Nexis Battery Stack 10 eine maximale kontinuierliche Lade- und Entladeleistung von 7 kW. Für bis zu 10 Sekunden ist eine Spitzenentladeleistung von 10,5 kW vorgesehen.
Welche Batterietechnologie verwendet der Nexis Battery Stack 10?
Die Battery Blocks verwenden Lithium-Eisenphosphat-Zellen (LiFePO₄). Jeder Battery Block besitzt zusätzlich ein eigenes Leistungsmodul zur individuellen Steuerung innerhalb des Systems.
Kann der Nexis Battery Stack 10 später erweitert werden?
Ja. Ein Battery Stack kann aus insgesamt bis zu vier Battery Blocks bestehen. Der Stack 10 mit zwei Modulen kann daher um weitere Battery Blocks erweitert werden. Mit vier Modulen stehen bis zu 18,6 kWh nutzbare Kapazität zur Verfügung.
Mit welchen Wechselrichtern ist der Batteriespeicher kompatibel?
Der Batteriespeicher ist für SolarEdge Nexis Wechselrichter vorgesehen. Das Batteriesystem unterstützt innerhalb der freigegebenen Systemkonfiguration sowohl einphasige als auch dreiphasige Nexis Anwendungen.
Kann der Nexis Battery Stack 10 im Außenbereich installiert werden?
Ja. Das Batteriesystem besitzt die Schutzart IP65 und ist für die Installation im Innen- und Außenbereich ausgelegt. Bei der Wahl des Installationsorts sind die Vorgaben der SolarEdge Installationsunterlagen zu beachten.
Wie groß und schwer ist der Nexis Battery Stack 10?
Die Konfiguration mit zwei Battery Blocks und einem Battery Link misst 668 × 913 × 194 mm. Der Battery Link wiegt 15,8 kg und jeder Battery Block 55 kg, wodurch sich ein Gesamtgewicht von 125,8 kg ergibt.
Was ist der SolarEdge Nexis Battery Link?
Der Battery Link bildet die Schnittstelle des Battery Stacks zum Nexis System. Jeder Battery Stack benötigt einen Battery Link, über den unter anderem die kabelgebundene CAN-Kommunikation mit dem Wechselrichter erfolgt.
