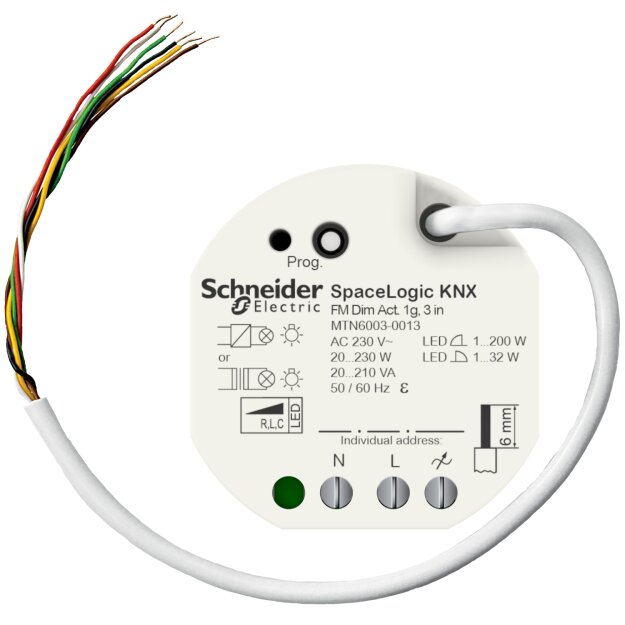

Schneider Electric MTN6003-0013 SpaceLogic KNX Universal Dimmaktor UP mit 3 Binäreingängen

Artikelnummer: MTN6003-0013 Schneider-MTN6003-0013_3606482046795
Hersteller: Schneider Electric
EAN: 3606482046795

UVP: 254,66 €

213,20 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 2-6 Wochen

Universal-Dimmaktor 1fach mit drei Eingängen zum Einbau in eine 60er Schalterdose. An die drei Eingänge können potenzialfreie Kontakte angeschlossen werden. Optional kann an den dritten Eingang ein NTC-Temperatursensor angeschlossen werden. Die Eingänge und der KNX werden über eine 6-adrige, ca. 30 cm lange Anschlussleitung verbunden. Die Anschlussleitung für die Eingänge kann bis auf max. 10 m verlängert werden. KNX Secure kompatibel. KNX-Software-Funktionen: Dimmaktorfunktionen: Lampen schalten und dimmen. Einschalt- und Dimmverhalten ist einstellbar. Rückmeldung des Schaltzustandes und des Helligkeitswertes. Soft-EIN, Soft-AUS und Zeitdimmer. Dimmen oder Springen auf Helligkeitswerte. Zeitverzögertes Ausschalten, wenn eine Ausschalthelligkeit nicht erreicht wird. Kurzschluss- und Lastausfallsignal. 64 Szenenfunktion. Sperrbetrieb über ein Objekt mit parametrierbarem Helligkeitswert bei Beginn und Ende der Sperrung. Verhalten des Dimmaktors nach Busspannungswiederkehr. Funktion Eingänge: Freie Zuordnung der Funktionen Schalten, Dimmen, Jalousie und Wertgeber. Sperrobjekt. Verhalten bei Busspannungswiederkehr. Temperatur, Helligkeit, Farbtemperatur. Schalten: zwei Schaltobjekte pro Eingang. Befehl bei steigender/fallender Flanke (EIN, AUS, TOGGLE, keine Reaktion). Dimmen: Einflächiger und zweiflächiger Betrieb. Zeit zwischen Dimmen und Schalten und Dimmschrittwerte. Telegrammwiederholung und Stopp-Telegramm senden. Jalousie: Befehl bei steigender Flanke (keine, AUF, AB, TOGGLE), Bedienkonzept (Step - Move - Step oder Move - Step). Zeit zwischen kurzer und langer Betätigung. Lamellenverstellzeit. Wertgeber und Szene ext. Eingang: Flanke (Taster als Schließer, Taster als Öffner, Schalter) und Wert an Flanke. Wertverstellung über lange Tasterbetätigung für Wertgeber. Scene ext. Einheit mit Speicherfunktion. Logik-Modul: Verknüpfung, Wandler, Sperrelement, Vergleicher, Grenzwert. Nennspannung: AC 230 V, 50/60 Hz. Anschlussleistung 25 °C: Glüh-/Halogenlampen: AC 230 V, 20-230 W.NV-Halogenlampen: 20-210 VA gewi. Trafo / 20-210 W elektr. Trafo.LED-Phasenanschnittsteuerung: AC 230 V.20-210 W/VA, AC 230 V, 20-230 W. Anschlussleistung 45 °C: Glüh-/Halogenlampen: AC 230 V, 20-210 W.NV-Halogenlampen: 20-160 VA gewi. Trafo / 20-160 W elektr. Trafo.LED-Phasenanschnittsteuerung: AC 230 V.20-160 W/VA, AC 230 V, 20-210 W. Eingänge: 3.Abmessungen: 48x50x28 (BxHxT).Hinweis: Für den Einbau in Doppel-/Elektronikbox (Kaiser). Zwischen dem 230V-Anschluss und dem Anschluss für die KNX/Eingänge (SELV) muss ein Mindestabstand von 4mm eingehalten werden.

Weitere Informationen

Smart-Tech:	KNX

Technische Daten und Merkmale zu Schneider Electric MTN6003-0013 SpaceLogic KNX Universal Dimmaktor UP mit 3 Binäreingängen:

Ausführung	Dimmaktor
Anzahl der Ausgänge	1
Frequenz	50 Hz
Frequenz	60 Hz
Bussystem KNX	Ja
Lastart	universal
Max. Steuerstrom	18 mA
Spannung	230 V
Ausgangsleistung	0 W
Ausgangsleistung	230 W
Schutzart (IP)	IP20
Min. Tiefe der Gerätedose	40 mm
Max. Schaltleistung LED	200 W

Herstellerinformation

Schneider Electric GmbH
Gothaer Straße 29
40880 Ratingen
Nordrhein-Westfalen
Deutschland
de-gh@se.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
