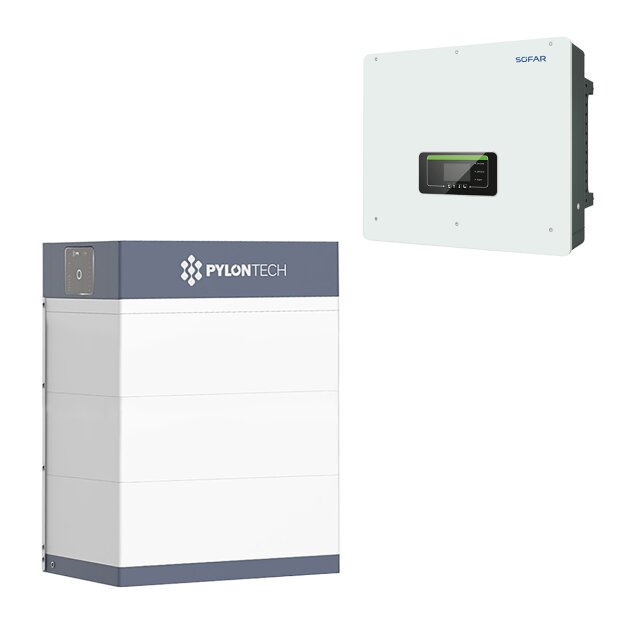

Pylontech Force H3 14.7 Batteriespeicher-Set mit SOFAR HYD 15KTL-3PH
Das Pylontech Force H3 14.7 Batteriespeicher-Set mit SOFAR HYD 15KTL-3PH verbindet einen modularen Hochvolt-Speicher mit einem dreiphasigen 15-kW-Hybridwechselrichter. Drei Force-H3-Batteriemodule stellen 14,73 kWh nutzbare Speicherkapazität bereit, um überschüssigen Solarstrom für den späteren Eigenverbrauch zu speichern. Die Lithium-Eisenphosphat-Technologie und das separate Batteriemanagementsystem bilden die Grundlage für einen überwachten Lade- und Entladebetrieb.
Der SOFAR Hybridwechselrichter verfügt über zwei unabhängige MPP-Tracker zur Einbindung unterschiedlich ausgerichteter PV-Modulfelder. Integriertes Schattenmanagement unterstützt die Ertragsoptimierung bei teilweiser Verschattung. Der Batteriespeicher wird als kompakter Turm aufgestellt, während der Wechselrichter separat an der Wand montiert wird. Ein direkt messendes 80-A-Energy-Meter und vorkonfektionierte Kabelsets für Speicher und Zähler gehören zum Lieferumfang.
Vorteile des PV-Speicher-Sets
-
14,73 kWh nutzbare Speicherkapazität: Photovoltaikstrom zeitversetzt nutzen und den Eigenverbrauch erhöhen.
-
15 kW Hybridwechselrichter: Dreiphasige Einbindung von PV-Anlage und Hochvolt-Batteriespeicher.
- Zwei MPP-Tracker mit insgesamt vier Stringeingängen für eine flexible PV-Anlagenplanung.
- Integriertes Schattenmanagement zur Optimierung des Arbeitspunkts bei teilverschatteten Solarmodulen.
- Modularer LFP-Batteriespeicher mit drei stapelbaren Speichermodulen und separatem Batteriemanagementsystem.
- Ersatzstromfunktion über den EPS-Ausgang bei entsprechend geplanter und ausgeführter Installation.
- AC- und DC-Überspannungsschutz Typ 2 im Hybridwechselrichter.
- 80-A-Energy-Meter und vorkonfektionierte Verbindungskabel für die Einbindung des Speichersystems.
Technische Daten
- Hybridwechselrichter: SOFAR HYD 15KTL-3PH
- Batteriesystem: Pylontech Force H3 mit separatem BMS
- Batteriemodule: 3 × FH10050 mit jeweils 5,12 kWh Nennkapazität
- Nennkapazität gesamt: 15,36 kWh
- Nutzbare Speicherkapazität: 14,73 kWh
- Zellchemie: Lithium-Eisenphosphat, LiFePO4 beziehungsweise LFP
- Batterie-Nennspannung: 307,2 V
- AC-Nennleistung des Wechselrichters: 15 kW
- Netzanschluss: dreiphasig, 230/400 V
- Empfohlene maximale PV-Generatorleistung: 22,5 kWp
- MPP-Tracker: 2
- PV-Stringeingänge: 4
- MPP-Spannungsbereich: 180 bis 960 V
- Maximale PV-Eingangsspannung: 1.000 V DC
- Maximaler Wechselrichterwirkungsgrad: 98,2 %
- Europäischer Wechselrichterwirkungsgrad: 97,7 %
- Schutzart Wechselrichter: IP65
- Schutzart Batteriespeicher: IP55
- Abmessungen Batteriespeicher einschließlich BMS und Sockel: 700 × 540 × 350 mm (H × B × T)
- Gewicht Batteriespeicher einschließlich BMS und Sockel: 131 kg
Lieferumfang
- 1 × SOFAR HYD 15KTL-3PH Hybridwechselrichter
- 1 × Pylontech Force-H3-Batteriemanagementsystem mit Sockel
- 3 × Pylontech Force-H3 FH10050 Batteriemodul
- 1 × direkt messendes Inline-Energy-Meter mit 80 A
- Vorkonfektionierte Kabelsets für Speicher und Energy Meter
Die Installation, der elektrische Anschluss und die Inbetriebnahme müssen durch eine Elektrofachkraft erfolgen. Für die Ersatzstromversorgung ist eine entsprechend ausgelegte EPS-Verteilung erforderlich. Die AC-Nennleistung des Wechselrichters ist nicht mit der jederzeit verfügbaren Batterie- oder Ersatzstromleistung gleichzusetzen. Diese hängt unter anderem von Batteriespannung, Anschlusskonfiguration, Ladezustand und Temperatur ab.
Häufige Fragen zum Pylontech Force H3 14.7 mit SOFAR HYD 15KTL-3PH
Wie viel Energie kann der Batteriespeicher aufnehmen?
Die drei Batteriemodule besitzen zusammen 15,36 kWh Nennkapazität. Als nutzbare Speicherkapazität sind für diese Konfiguration 14,73 kWh ausgewiesen.
Welche Aufgabe übernimmt der SOFAR Hybridwechselrichter?
Der HYD 15KTL-3PH verbindet die Photovoltaikanlage, den Hochvolt-Batteriespeicher und das dreiphasige Hausnetz. Er wandelt den Gleichstrom der PV-Module beziehungsweise des Speichers in Wechselstrom um und steuert den Energieaustausch mit der Batterie.
Eignet sich das Set für unterschiedlich ausgerichtete Solarmodule?
Die zwei unabhängigen MPP-Tracker ermöglichen die getrennte Regelung zweier Modulfelder, beispielsweise bei einer Ost-West-Ausrichtung. Insgesamt stehen vier Stringeingänge zur Verfügung. Die zulässigen Spannungs- und Stromgrenzen müssen bei der Planung eingehalten werden.
Ist eine Ersatzstromversorgung möglich?
Der Hybridwechselrichter unterstützt die Versorgung geeigneter Verbraucher über seinen EPS-Ausgang. Voraussetzung sind eine fachgerecht eingerichtete Ersatzstromverteilung sowie ausreichend verfügbare Energie aus Batterie oder Photovoltaikanlage. Eine automatische Versorgung sämtlicher Hausverbraucher ergibt sich daraus nicht.
Ist der Energiezähler bereits enthalten?
Ja. Zum Set gehören ein direkt messendes 80-A-Inline-Energy-Meter und vorkonfektionierte Kabelsets für den Anschluss von Speicher und Zähler.
Lässt sich der Pylontech Force H3 später erweitern?
Der Batteriespeicher ist modular aufgebaut. Eine spätere Erweiterung erfordert die Prüfung der zulässigen Modulanzahl, der Wechselrichterkompatibilität und der geltenden Erweiterungsbedingungen. Für das angebotene Set ist ein Erweiterungszeitfenster von bis zu zwei Jahren angegeben.
