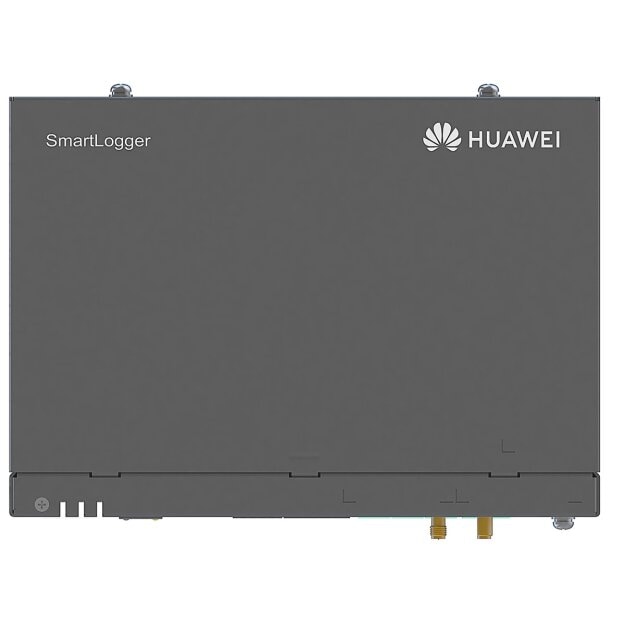

Huawei SmartLogger 3000A01EU Datenlogger mit 4G-Kommunikation
Der Huawei SmartLogger 3000A01EU erfasst und verwaltet die Betriebsdaten kompatibler Photovoltaikanlagen. Er verbindet Wechselrichter, Energiezähler und weitere unterstützte Komponenten mit dem übergeordneten Anlagenmanagement. Bis zu 80 Geräte lassen sich zentral überwachen und konfigurieren.
Für die Netzwerkverbindung stehen Gigabit-Ethernet und ein integriertes Mobilfunkmodem zur Verfügung. Drei RS485-Anschlüsse sowie digitale und analoge Schnittstellen ermöglichen die Einbindung unterschiedlicher Anlagenkomponenten. Mit geeigneter Messtechnik und entsprechender Konfiguration unterstützt der SmartLogger auch die Regelung der Einspeiseleistung.
- Zentrale Datenerfassung und Verwaltung von bis zu 80 Geräten
- Integriertes 4G-Modem für die Mobilfunkanbindung
- Je ein Gigabit-LAN- und Gigabit-WAN-Anschluss
- Drei RS485-Schnittstellen für kompatible Wechselrichter, Zähler und Sensoren
- Digitale und analoge Anschlüsse zur Systemintegration
- Integrierte Weboberfläche und WLAN für die lokale Inbetriebnahme
- Unterstützung der Einspeiseleistungsregelung bei passender Systemausstattung
Technische Daten
- Hersteller: Huawei
- Modell: SmartLogger3000A01EU
- Gerätetyp: Datenlogger und Kommunikationsmanager
- Maximal angeschlossene Geräte: 80
- Ethernet: 1 × LAN und 1 × WAN, jeweils 10/100/1.000 Mbit/s
- Serielle Kommunikation: 3 × RS485
- RS485-Baudraten: 1.200 / 2.400 / 4.800 / 9.600 / 19.200 / 115.200 bit/s
- Mobilfunk: integriertes 2G-/3G-/4G-Modem; Nutzung abhängig von Netzverfügbarkeit und Tarif
- Digitale Eingänge: 4
- Digitale Ausgänge: 2
- Analoge Eingänge: 4
- USB: 1 × USB 2.0
- Kommunikationsprotokolle: unter anderem Modbus TCP, Modbus RTU und IEC 60870-5-104
- Lokale Bedienung: Weboberfläche und App-Anbindung über WLAN
- MBUS-Kommunikation: bei dieser Ausführung nicht integriert
- Glasfaseranschlüsse: keine integrierten SFP-Steckplätze
- Spannungsversorgung: 12 V DC oder 24 V DC
- AC-Versorgung über Netzteil: 100–240 V, 50/60 Hz
- Leistungsaufnahme: typisch 8 W, maximal 15 W
- Schutzart: IP20
- Betriebstemperatur: −40 bis +60 °C
- Abmessungen (B × H × T): 225 × 160 × 44 mm, ohne Befestigungslaschen und Antenne
- Gewicht: ca. 2 kg
- Montage: Wand-, Tragschienen- oder Tischmontage
Die Installation erfolgt in einer geeigneten, geschützten Umgebung. Für die Mobilfunkverbindung sind eine passende SIM-Karte, ein Datentarif und ausreichender Empfang erforderlich. Gerätekompatibilität und Kommunikationsstruktur müssen zur jeweiligen Anlage passen.
FAQ
Welche Aufgaben übernimmt der SmartLogger 3000A01EU?
Er sammelt und speichert Betriebsdaten, bündelt die Kommunikation der angeschlossenen Geräte und ermöglicht deren zentrale Überwachung im kompatiblen Anlagenmanagement, beispielsweise Huawei FusionSolar.
Wie viele Geräte können eingebunden werden?
Der SmartLogger unterstützt insgesamt bis zu 80 Geräte. Dazu zählen neben Wechselrichtern auch weitere angeschlossene Komponenten wie Energiezähler oder Umweltsensoren.
Ist eine Internetverbindung über Mobilfunk möglich?
Ja. Das integrierte 4G-Modem ermöglicht die Anbindung über ein geeignetes Mobilfunknetz. SIM-Karte und Datentarif sind separat einzuplanen. Alternativ kann eine kabelgebundene Ethernet-Verbindung genutzt werden.
Was unterscheidet den A01EU vom A03EU?
Der A01EU verfügt über Mobilfunkkommunikation, jedoch über keine integrierte MBUS-Schnittstelle. Der A03EU ergänzt die Mobilfunkfunktion um MBUS für die Kommunikation mit entsprechend ausgestatteten Huawei-Komponenten.
Kann die Einspeiseleistung begrenzt werden?
Ja. Mit kompatiblen Wechselrichtern, geeigneter Messtechnik am Netzanschlusspunkt und passender Konfiguration unterstützt der SmartLogger die Einspeiseleistungsregelung bis hin zur Nulleinspeisung.
Wofür dient die WLAN-Funktion?
Das integrierte WLAN ermöglicht den lokalen Zugriff zur Inbetriebnahme und Wartung. Die Verbindung zum übergeordneten Netzwerk erfolgt über Ethernet oder Mobilfunk.
