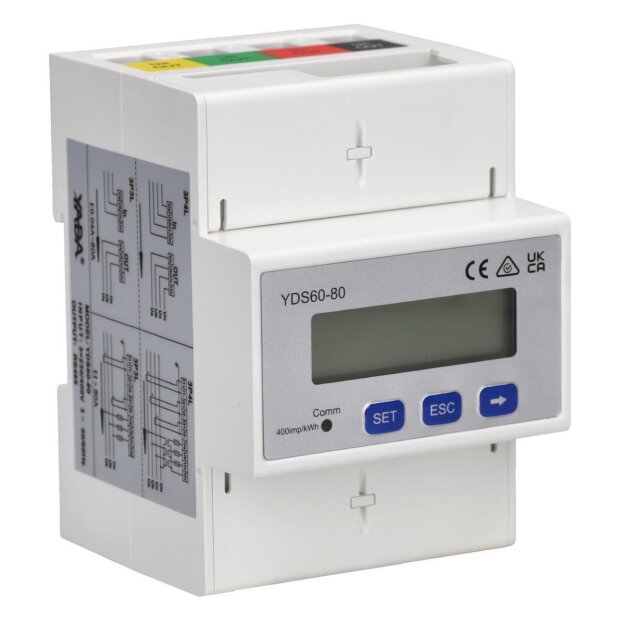

Huawei 20023002 Smart Direct Power Meter DTSU666-HW/YDS60-80 (80A)

Huawei 20023002 Smart Direct Power Meter DTSU666-HW/YDS60-80 (80A)

Artikelnummer: 20023002 Huawei-20023002
Hersteller: Huawei

Dieser Artikel erfüllt die Voraussetzungen für eine Reduzierung der MwSt und wird bereits ohne Mehrwertsteuer angezeigt. Unmittelbar nach der Bestellung erhalten Sie von uns ein Formular, in welchem Sie diese Voraussetzungen bestätigen. Alternativ können Sie das Formular auch hier herunterladen und uns zusenden. Die Bestellung wird unverzüglich nach Erhalt des Formulars für den Versand freigegeben.

165,30 €

inkl. 0% USt. , zzgl.

auf Lager
Lieferzeit : 3-7 Tage

Huawei SmartPS-80A-T0 – dreiphasiger Smart Power Sensor bis 80 A

Der Huawei SmartPS-80A-T0 erfasst Netzbezug und Einspeisung am Netzanschlusspunkt einer kompatiblen Photovoltaikanlage. Die Messwerte bilden die Grundlage für die Eigenverbrauchsoptimierung und das Lademanagement eines eingebundenen Batteriespeichers. Die dreiphasige Strommessung erfolgt bis 80 A je Phase direkt, ohne zusätzliche externe Stromwandler.

Über RS485 und Modbus RTU überträgt der Sensor die Daten an das kompatible Energiesystem. Das Messgerät wird platzsparend auf einer 35-mm-DIN-Schiene installiert. Eine LCD-Anzeige ermöglicht die Kontrolle von Messwerten und Einstellungen am Gerät.

Produktvorteile

Dreiphasige Energieerfassung: misst Netzbezug und Einspeisung am Netzanschlusspunkt.
Direktmessung bis 80 A je Phase: ohne zusätzliche externe Stromwandler in diesem Messbereich.
Grundlage für das Energiemanagement: liefert Messwerte für kompatible PV- und Speichersysteme.
RS485-Kommunikation: kabelgebundene Datenübertragung über Modbus RTU.
LCD-Anzeige: Messwerte und Einstellungen direkt am Gerät ablesen.
Kompakte Hutschienenmontage: Gehäusebreite von 72 mm.
Geringer Eigenverbrauch: Leistungsaufnahme von maximal 1,5 W.

Technische Daten

Marke / Produktbezeichnung: Huawei Smart Power Sensor SmartPS-80A-T0
Produkttyp: dreiphasiger Energiezähler
Messverfahren: direkte Strommessung bis 80 A je Phase
Netzsystem: 3P3W / 3P4W gemäß Anschlussvorgaben
Nennspannung: 230 V zwischen Phase und Neutralleiter / 400 V zwischen den Phasen
Direkter Strommessbereich: 0–80 A je Phase
Messgenauigkeit Strom / Spannung: ±0,5 %
Messgenauigkeit Leistung / Energie: ±1 %
Kommunikation: RS485, Modbus RTU
Baudraten: 4.800 / 9.600 / 19.200 / 115.200 Baud
Standard-Baudrate: 9.600 Baud
Anzeige: LCD
Leistungsaufnahme: maximal 1,5 W
Montage: 35-mm-DIN-Schiene
Betriebstemperatur: −25 bis +60 °C
Relative Luftfeuchtigkeit: 5–95 %, nicht kondensierend
Abmessungen (H × B × T): je nach Geräteausführung etwa 100–101 × 72 × 80 mm

Lieferumfang

1 × Smart Power Sensor SmartPS-80A-T0
1 × RS485-Kommunikationskabel, 10 m

Planung und Installation: Die Kompatibilität mit dem eingesetzten Wechselrichter oder Energiemanagementsystem ist vorab zu prüfen. Bei Strömen über 80 A ist eine freigegebene Messanordnung mit zusätzlichen externen Stromwandlern erforderlich. Wandlerauswahl und Parametrierung richten sich nach der gelieferten Geräteausführung. Anschluss und Inbetriebnahme erfolgen durch qualifiziertes Fachpersonal.

FAQ zum Huawei SmartPS-80A-T0

Welche Energieflüsse erfasst der Sensor?

Der Sensor misst Netzbezug und Einspeisung sowie weitere elektrische Größen. Das kompatible Energiesystem nutzt diese Daten zur Überwachung und Regelung.

Werden externe Stromwandler benötigt?

Bis 80 A je Phase erfolgt die Messung direkt. Für diesen Einsatzbereich sind keine zusätzlichen externen Stromwandler erforderlich.

Ist eine Messung über 80 A möglich?

Für höhere Ströme können geeignete externe Stromwandler eingesetzt werden. Die erforderliche Wandlerausführung und deren Übersetzungsverhältnis sind anhand der konkreten Geräteanleitung auszuwählen und einzustellen.

Wie erfolgt die Datenübertragung?

Die Messwerte werden über eine RS485-Leitung mit Modbus RTU an das kompatible System übertragen.

Warum können die Abmessungen leicht abweichen?

Der Artikel wird in unterschiedlichen freigegebenen Geräteausführungen angeboten. Die Gehäuseabmessungen unterscheiden sich geringfügig. Für den Einbau ist die tatsächlich gelieferte Ausführung maßgeblich.

Steuert der Sensor den Batteriespeicher selbst?

Der Sensor stellt die Messwerte bereit. Die eigentliche Speicherregelung übernimmt der kompatible Wechselrichter beziehungsweise das Energiemanagementsystem.
