Hensel KV PC 9448 Kleinverteiler IP65 mit 48 Teilungseinheiten
Der Hensel KV PC 9448 Kleinverteiler ist ein wetterfester Installationsverteiler aus Polycarbonat für umfangreiche Elektroverteilungen. Mit 48 Teilungseinheiten auf vier Reihen bietet das Automatengehäuse Platz für Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen und weitere Reiheneinbaugeräte bis 63 A. Die integrierten FIXCONNECT® N- und PE-Klemmen, die transparente Tür und die Schutzart IP65 unterstützen eine übersichtliche und widerstandsfähige Aufputzinstallation.
-
Kleinverteiler mit 48 Teilungseinheiten auf vier Reihen mit jeweils 12 TE
-
Installationsverteiler IP65 für Innenräume und die ungeschützte Installation
-
Wetterfestes Polycarbonat-Gehäuse für anspruchsvolle Umgebungsbedingungen
-
FIXCONNECT® N- und PE-Klemmen für eine schnelle und strukturierte Verdrahtung
-
Aufputzverteiler bis 63 A für Reiheneinbaugeräte auf 35-mm-DIN-Tragschienen
-
Transparente Tür über alle vier Einbaureihen zur direkten Sichtkontrolle der Schaltgeräte
-
Schutzklasse II durch schutzisolierte Gehäusekonstruktion
-
Bemessungsspannung 400 V und Bemessungsisolationsspannung bis 690 V AC beziehungsweise 1500 V DC
-
FIXCONNECT® Klemmen mit 75 A Bemessungsstrom und vier möglichen N-Potenzialen
- 24 Steckklemmanschlüsse und 6 Schraubanschlüsse je Pol
-
21 elastische Dichtmembranen für Leitungsdurchmesser von 7 bis 29 mm
- Halogenfreies und silikonfreies Polycarbonat
-
Witterungsbeständig gegen UV-Belastung, Eis- und Seewasser sowie Korrosion
-
Abmessungen von 708 x 295 x 129 mm für umfangreiche Aufputzverteilungen
- Normkonform nach DIN EN 60670-1 und DIN EN 60670-24
Die integrierten FIXCONNECT® N- und PE-Klemmen verfügen je Pol über 24 Steckklemmanschlüsse und sechs Schraubanschlüsse. Die Steckklemmstellen eignen sich für eindrähtige und feindrähtige Kupferleiter mit Querschnitten von 1,5 bis 4 mm². Über die Schraubanschlüsse können abhängig von Leiterart und Anschlusskonfiguration Kupferleiter mit Querschnitten bis 25 mm² angeschlossen werden.
Für die Leitungseinführung stehen insgesamt 21 elastische Dichtmembranen an der oberen und unteren Gehäusewand zur Verfügung. Davon besitzen acht Membranen einen Dichtbereich von 7 bis 12 mm, acht einen Dichtbereich von 7 bis 14 mm, vier einen Dichtbereich von 12 bis 20 mm und eine einen Dichtbereich von 16,5 bis 29 mm. Bei Verwendung der beiliegenden Verschlussstopfen bleibt die angegebene Schutzart IP65 erhalten.
Das Polycarbonat-Gehäuse ist halogenfrei, silikonfrei und witterungsbeständig. Der Kleinverteiler ist für Umgebungstemperaturen von -5 °C bis +40 °C ausgelegt. Der Werkstoff besitzt eine Temperaturbeständigkeit von -25 °C bis +80 °C und erfüllt die Glühdrahtprüfung nach IEC 60695-2-11 bei 750 °C.

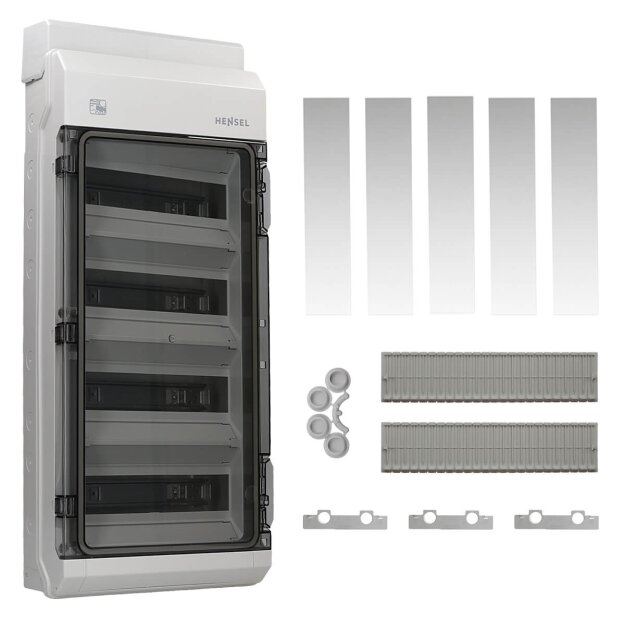

Zum Lieferumfang gehören Verschlussstopfen, DIN-Tragschienen, Abdeckstreifen, Beschriftungsstreifen und Kabeleinführungsblende. Der Tragschienenabstand beträgt 125 mm. Die transparente Tür ermöglicht die Sichtkontrolle der installierten Reiheneinbaugeräte über alle vier Einbaureihen.
