Hensel KV PC Kleinverteiler – IP65-Verteilerkästen für Außenbereiche
Wetterfeste Kleinverteiler und Aufputz-Verteilerkästen für Reiheneinbaugeräte.
Die Hensel KV PC Produktfamilie umfasst acht IP65-Verteilerkästen aus Polycarbonat. Die Auswahl reicht von kompakten Gehäusen mit 3 Teilungseinheiten bis zum vierreihigen Installationsverteiler mit 48 Teilungseinheiten. Damit stehen passende Baugrößen für unterschiedliche Aufputz-Unterverteilungen zur Verfügung.
Vorteile der Hensel KV PC Kleinverteiler
- IP65-Gehäuse aus UV- und witterungsbeständigem Polycarbonat
- Schutzklasse II sowie halogenfreies und silikonfreies Gehäusematerial
- Je nach Ausführung mit transparenter Klappe oder transparenter Tür
- Für Geräte bis 63 A auf DIN-Tragschienen mit 35-mm-Hutprofil
- Mit FIXCONNECT® N- und PE-Klemmen
- Acht Baugrößen mit einer bis vier Reihen und 3 bis 48 Teilungseinheiten
IP65-Aufputz-Verteilung für Feuchträume und Außenbereiche

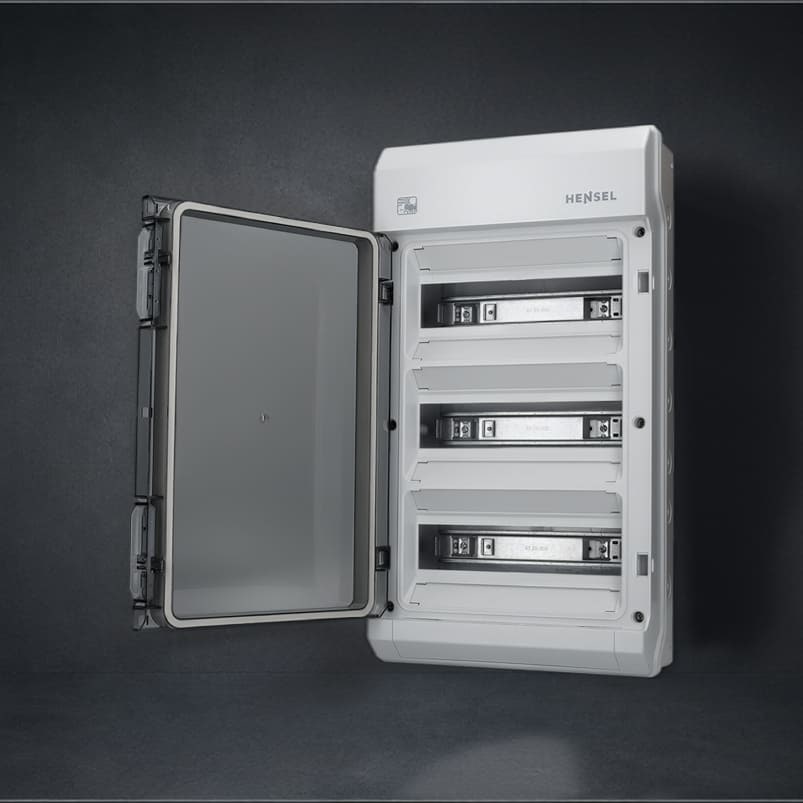

Die Hensel KV PC Serie verbindet die Funktionen eines Feuchtraumverteilers mit dem Aufbau einer Aufputz-Unterverteilung. Die transparente Abdeckung ermöglicht den Blick auf die eingebauten Reiheneinbaugeräte, ohne das Gehäuse zu öffnen.
Für unterschiedliche Platzanforderungen stehen einreihige und mehrreihige Ausführungen mit 3 bis 48 Teilungseinheiten zur Auswahl.
Die Anzahl der Reihen, die Abmessungen, die Klemmenausstattung, die Leitungseinführungen und die Art der transparenten Abdeckung unterscheiden sich je nach KV-PC-Ausführung.

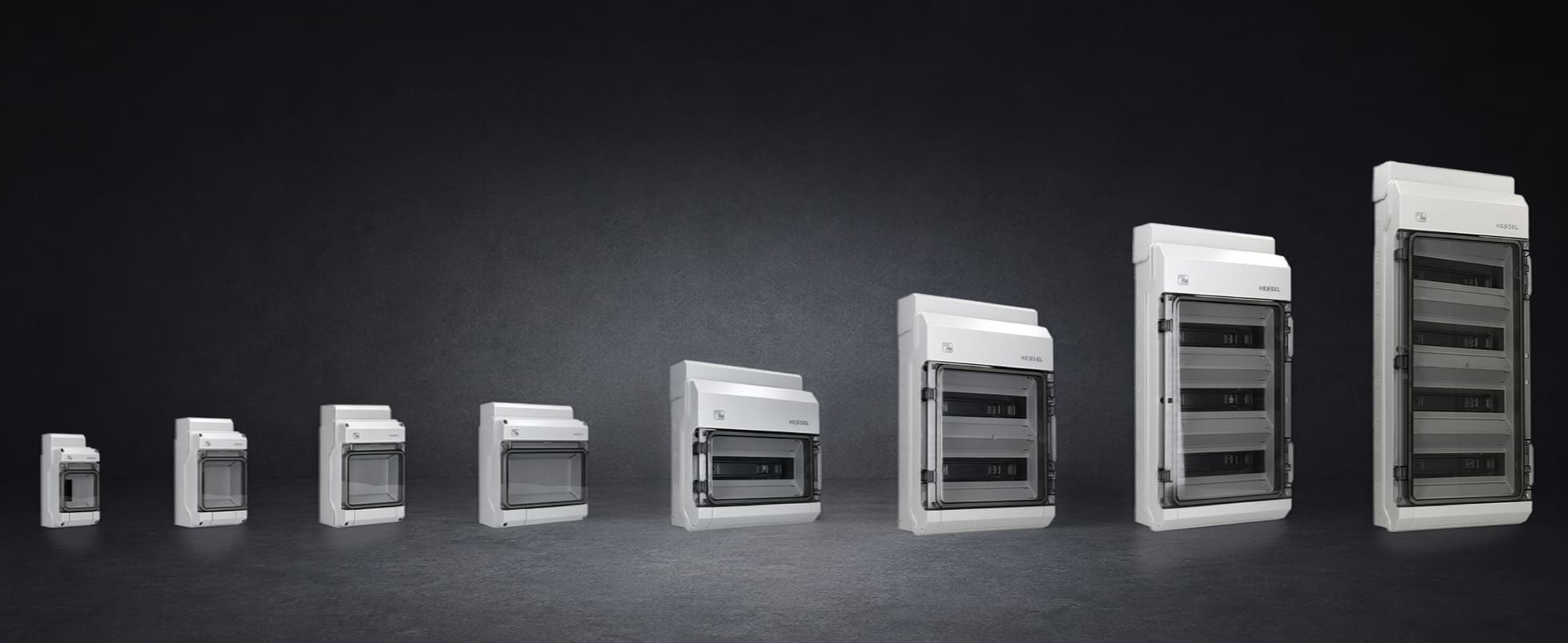

Hensel KV PC Produktfamilie – von 3 bis 48 Teilungseinheiten
Acht abgestufte Varianten für kompakte bis umfangreichere Elektroinstallationen.
| Modell | Teilungseinheiten | Reihen | Aufteilung |
|---|---|---|---|
| KV PC 9103 | 3 TE | 1 | 1 × 3 TE |
| KV PC 9104 | 4,5 TE | 1 | 1 × 4,5 TE |

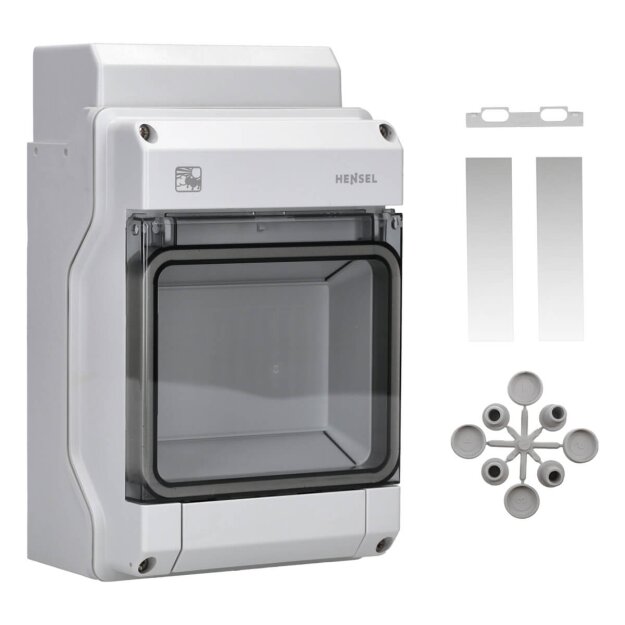

| KV PC 9106 | 6 TE | 1 | 1 × 6 TE |
| KV PC 9109 | 9 TE | 1 | 1 × 9 TE |
| KV PC 9112 | 12 TE | 1 | 1 × 12 TE |
| KV PC 9224 | 24 TE | 2 | 2 × 12 TE |
| KV PC 9336 | 36 TE | 3 | 3 × 12 TE |

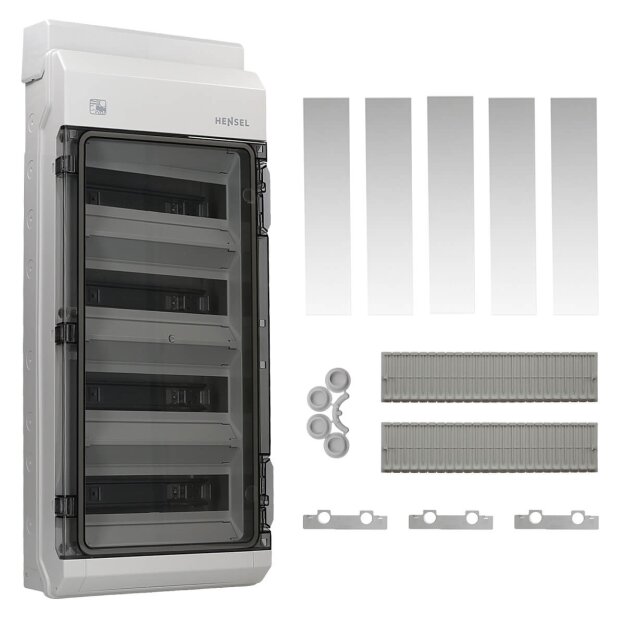

| KV PC 9448 | 48 TE | 4 | 4 × 12 TE |
Abmessungen, Klemmenausstattung, Leitungseinführungen und Art der transparenten Abdeckung sind von der jeweiligen Ausführung abhängig.

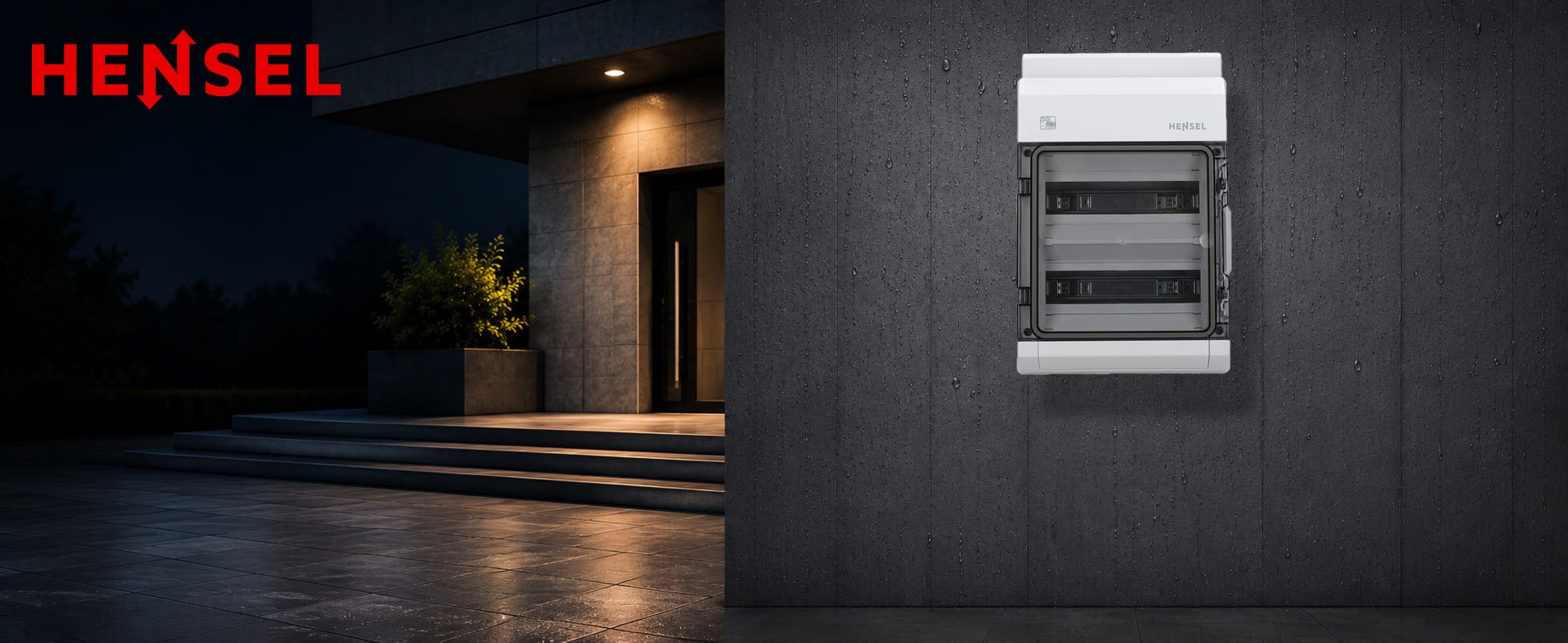

Feuchtraumverteiler mit IP65 für Innen- und Außenbereiche
Hensel weist die KV PC Kleinverteiler für Innenräume und die ungeschützte Installation im Freien aus. Das UV- und witterungsbeständige Polycarbonat-Gehäuse ist für Bereiche vorgesehen, in denen ein Verteilerkasten mit Schutzart IP65 erforderlich ist.
Bei Planung und Montage sind die klimatischen Einwirkungen auf die eingebauten Betriebsmittel sowie die jeweiligen Umgebungsbedingungen zu berücksichtigen.
Aufputz-Unterverteilung für Reiheneinbaugeräte bis 63 A
Die Gehäuse nehmen Geräte mit Schnappbefestigung bis 63 A auf. Die Montage erfolgt auf DIN-Tragschienen mit 35-mm-Hutprofil. FIXCONNECT® N- und PE-Klemmen unterstützen den übersichtlichen Aufbau der Verdrahtung.
Die Auswahl reicht vom kompakten Aufputz-Verteiler mit einer Reihe bis zum vierreihigen Installationsverteiler mit 48 Teilungseinheiten.
Alle Ausführungen im Überblick: Hensel KV PC Kleinverteiler vergleichen
Grundlagen zu Bauformen, Teilungseinheiten und Einsatzbereichen: Ratgeber zu Kleinverteilern
Häufige Fragen zu Hensel KV PC Kleinverteilern
Was ist ein Hensel KV PC Kleinverteiler?
Ein Hensel KV PC ist ein IP65-Kleinverteiler aus Polycarbonat für Reiheneinbaugeräte. Je nach Ausführung besitzt das Gehäuse eine transparente Klappe oder Tür sowie FIXCONNECT® N- und PE-Klemmen und DIN-Tragschienen mit 35-mm-Hutprofil.
Welche Hensel KV PC Größe passt zum benötigten Platz?
Die Serie umfasst acht Ausführungen mit 3, 4,5, 6, 9, 12, 24, 36 oder 48 Teilungseinheiten. Entscheidend sind Anzahl und Breite der vorgesehenen Reiheneinbaugeräte sowie eine passend bemessene Platzreserve für Verdrahtung und mögliche Ergänzungen.
Sind Hensel KV PC Kleinverteiler für Außeninstallationen geeignet?
Hensel weist die KV PC Kleinverteiler für Innenräume und die ungeschützte Installation im Freien aus. Bei Planung und Montage sind klimatische Einwirkungen, Umgebungstemperaturen und die Anforderungen der eingebauten Betriebsmittel zu berücksichtigen.
Welche Geräte können im KV PC Verteilerkasten montiert werden?
Die Gehäuse sind für Geräte mit Schnappbefestigung bis 63 A vorgesehen. Die Geräte werden auf DIN-Tragschienen mit 35-mm-Hutprofil montiert.
Was bedeutet IP65 bei einem Hensel KV PC Verteilerkasten?
IP65 kennzeichnet ein staubdichtes Gehäuse, das gegen Strahlwasser geschützt ist. Die Schutzart bezieht sich auf das geschlossene und fachgerecht montierte Gehäuse; Leitungseinführungen und Zubehör müssen die vorgesehene Schutzart erhalten.
Sind die Gehäuse der KV PC Serie UV- und witterungsbeständig?
Die Polycarbonat-Gehäuse der KV PC Serie sind als UV- und witterungsbeständig ausgewiesen. Voraussetzung für den vorgesehenen Einsatz ist die Einhaltung der jeweiligen Montage- und Umgebungsbedingungen.
Welche transparente Abdeckung besitzen die KV PC Kleinverteiler?
Je nach Ausführung ist eine transparente Klappe oder eine transparente Tür vorhanden. Die konkrete Ausführung richtet sich nach dem jeweiligen Modell und sollte vor der Auswahl in den technischen Produktdaten geprüft werden.
Was ist bei der Auswahl der passenden Teilungseinheiten zu beachten?
Maßgeblich sind Anzahl und Breite der vorgesehenen Reiheneinbaugeräte. Zusätzlich ist Platz für eine übersichtliche Verdrahtung sowie mögliche spätere Ergänzungen einzuplanen.
