Hensel KV9118M KV 90-Automatengehäuse 18 Teilungseinheiten, IP 65 metrische Vorprägung

Hensel KV9118M KV 90-Automatengehäuse 18 Teilungseinheiten, IP 65 metrische Vorprägung

Artikelnummer: KV 9118 M Hensel-4012591620_4012591620471
Hersteller: Hensel
EAN: 4012591620471

UVP: 155,65 €

86,79 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hensel KV 9118 M Automatengehäuse 18 TE IP65 mit FIXCONNECT

Das Hensel KV 9118 M Automatengehäuse ist ein Installationskleinverteiler der Hensel KV-Serie für den Einbau von Reiheneinbaugeräten bis 63 A auf einer 35-mm-DIN-Tragschiene. Der Kleinverteiler mit 18 Teilungseinheiten verfügt über eine transparente Tür, die Schutzart IP65 sowie integrierte FIXCONNECT N- und PE-Klemmen. Metrische Vorprägungen ermöglichen eine flexible Leitungseinführung bei Elektroinstallationen in Innenräumen und geschützten Außenbereichen.

Hensel Automatengehäuse mit 18 Teilungseinheiten in einer Reihe für Reiheneinbaugeräte nach DIN 43880
Kleinverteiler IP65 mit Schutz gegen Staub und Strahlwasser bei fachgerechter Installation
FIXCONNECT N- und PE-Klemmen für eine montagefreundliche Verdrahtung der Neutral- und Schutzleiter
Geräteeinbau bis 63 A auf einer 35-mm-DIN-Tragschiene mit Hutprofil
18 TE à 18 mm für Sicherungsautomaten, Fehlerstromschutzschalter und weitere geeignete Reiheneinbaugeräte
Bemessungsspannung 400 V und Bemessungsisolationsspannung 690 V AC
Bemessungsstrom der Klemme 75 A für die integrierte N- und PE-Anschlusstechnik
Steckklemmanschluss von 1,5 bis 4 mm² für eindrähtige und feindrähtige Kupferleiter
Schraubanschluss bis 25 mm² für unterschiedliche Kupferleiter und Leiterarten
Metrische Leitungseinführungen M20, M25 und M32 durch vorbereitete Vorprägungen an der Gehäusewand
Schutzklasse II durch schutzisolierte Gehäuseausführung
Transparente Tür für eine schnelle Sichtkontrolle der eingebauten Schaltgeräte
Halogenfreies und silikonfreies Gehäuse aus Polystyrol in Grau RAL 7035
Abmessungen 333 x 403 x 129 mm bei einer einreihigen Ausführung mit 18 TE

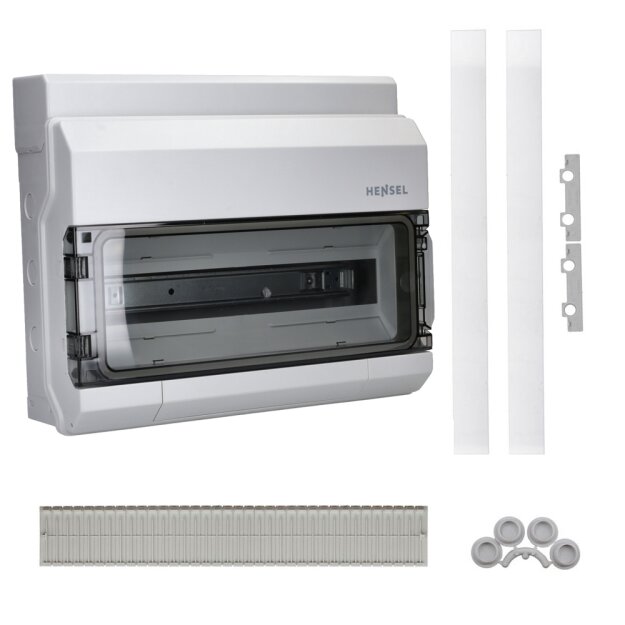

Zum Lieferumfang des Hensel KV 9118 M gehören Verschlussstopfen, Tragschiene, Abdeckstreifen, Beschriftungsstreifen und Kabeleinführungsblende. Die beiliegenden Verschlussstopfen können verwendet werden, ohne die angegebene Schutzart IP65 zu verändern.

Weitere Informationen

Schutzart:	IP65
Produktgruppe:	Installationskleinverteiler

Technische Daten und Merkmale zu Hensel KV9118M KV 90-Automatengehäuse 18 Teilungseinheiten, IP 65 metrische Vorprägung:

Montageart	Aufputz
Anzahl der Reihen	1
Breite in Teilungseinheiten	18
Art der Abdeckung	Tür
Ausführung Deckel	geschlossen
Transparenter Deckel/Tür	ja
Werkstoff des Gehäuses	Kunststoff
Höhe	333 mm
Breite	403 mm
Tiefe	129 mm
Einbautiefe	93 mm
Einbauhöhe	-
Einbaubreite	-
Innentiefe	114 mm
Erdungsklemmenblock	-
Neutralleiterklemmenblock	-
DIN-Schiene	ja
Mit Montageplatte	nein
Anbaumöglichkeit	ja
EMV-Ausführung	nein
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP65
Mit Schloss	nein
Art der Schließung	-
Signaldurchlassende Tür	-
