Hensel KV PC 9224 Kleinverteiler IP65 mit 24 Teilungseinheiten
Der Hensel KV PC 9224 Kleinverteiler ist ein wetterfester Installationsverteiler aus Polycarbonat für umfangreichere Elektroverteilungen. Mit 24 Teilungseinheiten auf zwei Reihen bietet das Automatengehäuse Platz für Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen und weitere Reiheneinbaugeräte bis 63 A. Die integrierten FIXCONNECT® N- und PE-Klemmen, die transparente Tür und die Schutzart IP65 unterstützen eine übersichtliche und widerstandsfähige Aufputzinstallation.
-
Kleinverteiler mit 24 Teilungseinheiten auf zwei Reihen mit jeweils 12 TE
-
Installationsverteiler IP65 für Innenräume und die ungeschützte Installation
-
Wetterfestes Polycarbonat-Gehäuse für anspruchsvolle Umgebungsbedingungen
-
FIXCONNECT® N- und PE-Klemmen für eine schnelle und strukturierte Verdrahtung
-
Aufputzverteiler bis 63 A für Reiheneinbaugeräte auf 35-mm-DIN-Tragschienen
-
Transparente Tür über beide Einbaureihen zur direkten Sichtkontrolle der Schaltgeräte
-
Schutzklasse II durch schutzisolierte Gehäusekonstruktion
-
Bemessungsspannung 400 V und Bemessungsisolationsspannung bis 690 V AC
-
FIXCONNECT® Klemmen mit 75 A Bemessungsstrom und vier möglichen N-Potenzialen
- 24 Steckklemmanschlüsse und sechs Schraubanschlüsse je Pol
-
21 elastische Dichtmembranen für Leitungsdurchmesser von 7 bis 29 mm
-
Halogenfreies und silikonfreies Polycarbonat mit hoher Witterungsbeständigkeit
-
Abmessungen von 458 x 295 x 129 mm für eine geräumige Aufputzverteilung
- Normkonform nach DIN EN 60670-1 und DIN EN 60670-24
Die integrierten FIXCONNECT® N- und PE-Klemmen verfügen je Pol über 24 Steckklemmanschlüsse und sechs Schraubanschlüsse. Die Steckklemmstellen sind für eindrähtige und feindrähtige Kupferleiter mit Querschnitten von 1,5 bis 4 mm² ausgelegt. Über die Schraubanschlüsse können abhängig von Leiterart und Anschlusskonfiguration Kupferleiter mit Querschnitten bis 25 mm² angeschlossen werden.
Für die Leitungseinführung stehen insgesamt 21 elastische Dichtmembranen an der oberen und unteren Gehäusewand zur Verfügung. Die unterschiedlichen Dichtbereiche von 7 bis 29 mm ermöglichen die Einführung verschiedener Kabel- und Leitungsdurchmesser. Bei Verwendung der beiliegenden Verschlussstopfen bleibt die angegebene Schutzart IP65 erhalten.
Das Polycarbonat-Gehäuse ist halogenfrei, silikonfrei und witterungsbeständig. Der Werkstoff ist gegen UV-Belastung durch Sonneneinstrahlung, Eis- und Seewasser sowie Korrosion beständig. Der Kleinverteiler ist für Umgebungstemperaturen von -5 °C bis +40 °C ausgelegt. Die Werkstoff-Temperaturbeständigkeit beträgt -25 °C bis +80 °C.

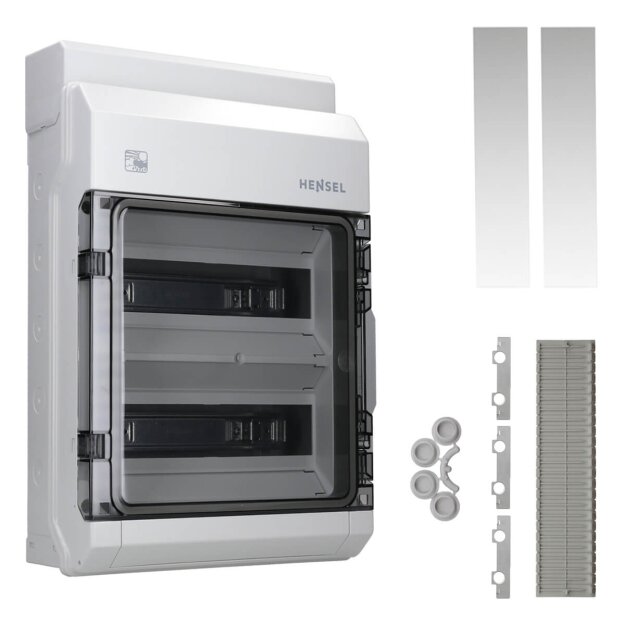

Zum Lieferumfang gehören Verschlussstopfen, DIN-Tragschienen, Abdeckstreifen, Beschriftungsstreifen und eine Kabeleinführungsblende. Der Tragschienenabstand beträgt 125 mm. Die transparente Tür ermöglicht eine direkte Sichtkontrolle der eingebauten Reiheneinbaugeräte.
