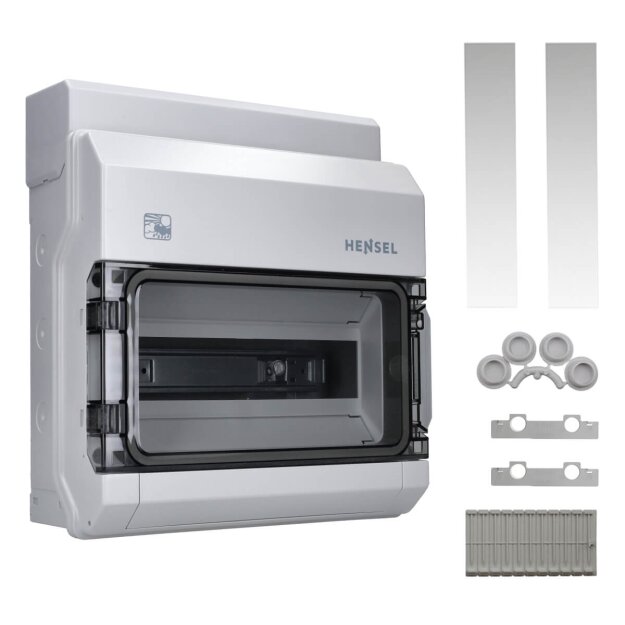

Hensel KV PC 9112 Kleinverteiler IP65 mit 12 Teilungseinheiten
Der Hensel KV PC 9112 Kleinverteiler ist ein wetterfester Installationsverteiler aus Polycarbonat für die Aufnahme von Reiheneinbaugeräten. Mit 12 Teilungseinheiten auf einer Reihe bietet das Automatengehäuse Platz für Leitungsschutzschalter, Fehlerstrom-Schutzeinrichtungen und weitere Geräte bis 63 A. Die integrierten FIXCONNECT® N- und PE-Klemmen, die transparente Tür und die Schutzart IP65 unterstützen eine übersichtliche und widerstandsfähige Aufputzinstallation.
-
Kleinverteiler mit 12 Teilungseinheiten auf einer Reihe für kompakte Elektroverteilungen
-
Installationsverteiler IP65 für Innenräume und die ungeschützte Installation
-
Wetterfestes Polycarbonat-Gehäuse für anspruchsvolle Umgebungsbedingungen
-
FIXCONNECT® N- und PE-Klemmen für eine schnelle und strukturierte Verdrahtung
-
Aufputzverteiler bis 63 A für Reiheneinbaugeräte auf einer 35-mm-DIN-Tragschiene
-
Transparente Tür zur direkten Sichtkontrolle der eingebauten Schaltgeräte
-
Schutzklasse II durch schutzisolierte Gehäusekonstruktion
-
Bemessungsspannung 400 V und Bemessungsisolationsspannung bis 690 V AC
-
FIXCONNECT® Klemmen mit 75 A Bemessungsstrom und zwei möglichen N-Potenzialen
- 12 Steckklemmanschlüsse und 3 Schraubanschlüsse je Pol
-
21 elastische Dichtmembranen für Leitungsdurchmesser von 7 bis 29 mm
- Halogenfreies und silikonfreies Polycarbonat
-
Witterungsbeständig gegen UV-Belastung, Eis- und Seewasser sowie Korrosion
-
Abmessungen von 333 x 295 x 129 mm für die Aufputzmontage
- Normkonform nach DIN EN 60670-1 und DIN EN 60670-24
Die integrierten FIXCONNECT® N- und PE-Klemmen verfügen je Pol über zwölf Steckklemmanschlüsse und drei Schraubanschlüsse. Die Steckklemmstellen eignen sich für eindrähtige und feindrähtige Kupferleiter mit Querschnitten von 1,5 bis 4 mm². Über die Schraubanschlüsse können abhängig von Leiterart und Anschlusskonfiguration Kupferleiter mit Querschnitten von 1,5 bis 25 mm² angeschlossen werden.
Für die Leitungseinführung stehen insgesamt 21 elastische Dichtmembranen an der oberen und unteren Gehäusewand zur Verfügung. Davon besitzen acht Membranen einen Dichtbereich von 7 bis 12 mm, acht einen Dichtbereich von 7 bis 14 mm, vier einen Dichtbereich von 12 bis 20 mm und eine einen Dichtbereich von 16,5 bis 29 mm. Bei Verwendung der beiliegenden Verschlussstopfen bleibt die Schutzart IP65 erhalten.
Das Polycarbonat-Gehäuse ist halogenfrei, silikonfrei und witterungsbeständig. Der Kleinverteiler ist für Umgebungstemperaturen von -5 °C bis +40 °C vorgesehen. Der Werkstoff besitzt eine Temperaturbeständigkeit von -25 °C bis +80 °C und erfüllt die Glühdrahtprüfung nach IEC 60695-2-11 bei 750 °C.
Zum Lieferumfang gehören Verschlussstopfen, DIN-Tragschiene, Abdeckstreifen, Beschriftungsstreifen und Kabeleinführungsblende. Die transparente Tür ermöglicht die Sichtkontrolle der installierten Reiheneinbaugeräte, ohne den Kleinverteiler zu öffnen.
