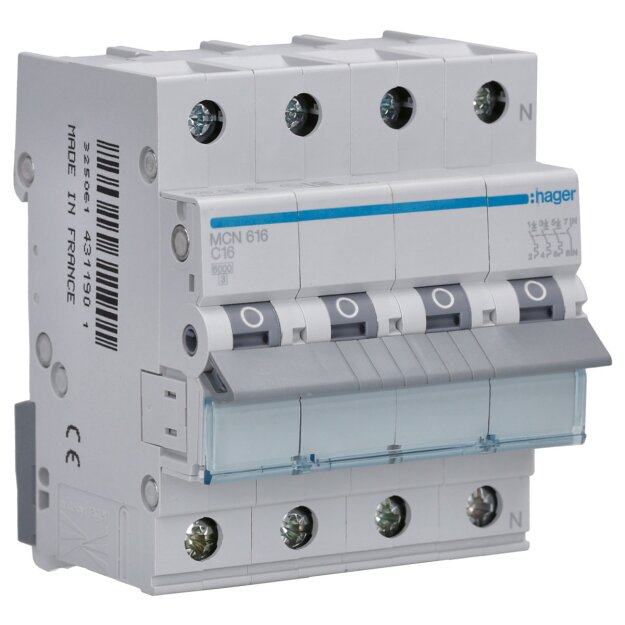

Hager MCN616 LS-Schalter 3-polig +N 6kA C-16A 4M

Hager MCN616 LS-Schalter 3-polig +N 6kA C-16A 4M

Artikelnummer: MCN616 Hager-MCN616_3250614311901
Hersteller: Hager
EAN: 3250614311901

UVP: 181,00 €

37,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager Leitungsschutzschalter MCN616 – 3P+N, C-Charakteristik, 16 A, 6 kA

Der Hager Leitungsschutzschalter MCN616 schützt dreiphasige Stromkreise mit Neutralleiter zuverlässig vor Überlast und Kurzschluss. Mit einer C-Charakteristik, einem Nennstrom von 16 A sowie einem Bemessungsschaltvermögen von 6 kA eignet sich der 4-polige Leitungsschutzschalter (3P+N) insbesondere für Stromkreise mit erhöhten Einschaltströmen, wie sie beispielsweise bei Motoren, Transformatoren, Pumpen oder anderen induktiven Verbrauchern auftreten. Durch die kompakte Bauform mit 4 Teilungseinheiten lässt sich der Sicherungsautomat platzsparend in modernen Energieverteilungen installieren.

Der LS-Schalter entspricht der DIN EN 60898-1 und verfügt über einen Schraubanschluss auf der Oberseite sowie eine BiConnect-Klemme auf der Unterseite für den direkten Anschluss an Hager Phasenschienen. Die integrierte Hutschienenschnellbefestigung ermöglicht eine komfortable Einzelentnahme aus dem Phasenschienenverbund. Zusätzlich kann der Leitungsschutzschalter mit passenden Hager Zusatzeinrichtungen erweitert werden und verfügt über ein Beschriftungsfeld für eine eindeutige Kennzeichnung im Verteiler.

Leitungsschutzschalter 16 A für zuverlässigen Überlast- und Kurzschlussschutz
3P+N LS-Schalter für Drehstrom-Stromkreise mit Neutralleiter
C-Charakteristik für Stromkreise mit erhöhten Einschaltströmen
6 kA Schaltvermögen nach DIN EN 60898-1
BiConnect-Klemme für den direkten Anschluss an Hager Phasenschienen
Schraubanschluss oben für eine sichere und komfortable Verdrahtung
Bemessungsbetriebsspannung 230/400 V AC bei 50–60 Hz
Hutschienenschnellbefestigung für eine einfache Montage und Einzelentnahme
Nachrüstbar mit Hager Zusatzeinrichtungen für zusätzliche Schutz- und Meldefunktionen
Kompakte Bauform mit 4 Teilungseinheiten für platzsparende Installationen

Der Hager MCN616 verfügt über eine Isolationsspannung von 500 V, eine Stoßspannungsfestigkeit von 4 kV sowie die Schutzart IP20. Der Anschluss unterstützt starre Leiter von 1 bis 35 mm² und flexible Leiter von 1 bis 25 mm². Der Leitungsschutzschalter ist für Umgebungstemperaturen von -25 °C bis +70 °C ausgelegt und erfüllt die Anforderungen professioneller Elektroinstallationen.

Weitere Informationen

Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter

Technische Daten und Merkmale zu Hager MCN616 LS-Schalter 3-polig +N 6kA C-16A 4M:

Überspannungskategorie	3
Frequenz	50 Hz
Frequenz	60 Hz
Einbautiefe	70 mm
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Zusatzeinrichtungen möglich	Ja
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Polzahl (gesamt)	4
Auslösecharakteristik	C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Explosionsgeschützt	Nein
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Verlustleistung	8,20 W
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
