Hager LS Leitungsschutzschalter MCS316 3-polig C-16A 6kA 3M QC

Hager LS Leitungsschutzschalter MCS316 3-polig C-16A 6kA 3M QC

Artikelnummer: MCS316 Hager-MCS316_3250614315336
Hersteller: Hager
EAN: 3250614315336

UVP: 148,27 €

19,95 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

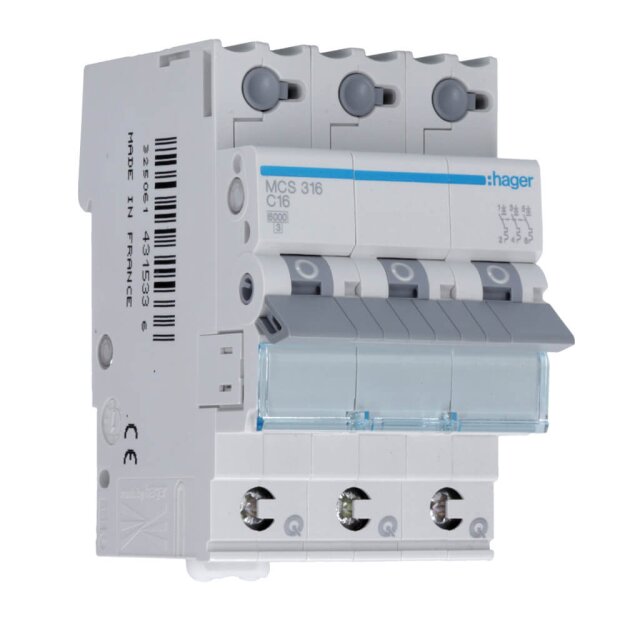

Hager MCS316 Leitungsschutzschalter C16 QuickConnect 3-polig 6 kA für Drehstrominstallationen

Der Hager MCS316 Leitungsschutzschalter ist ein hochwertiger Sicherungsautomat mit QuickConnect-Technologie zum zuverlässigen Schutz elektrischer Leitungen vor Überlast und Kurzschluss. Mit einem Nennstrom von 16 A, einer C-Charakteristik sowie einem Bemessungsschaltvermögen von 6 kA eignet sich der 3-polige Leitungsschutzschalter besonders für Drehstrom-Stromkreise mit erhöhten Einschaltströmen, wie sie beispielsweise bei Motoren, Pumpen, Transformatoren oder anderen induktiven Verbrauchern auftreten. Er erfüllt die Anforderungen der DIN EN 60898-1 (VDE 0641-11) und bietet eine zuverlässige Absicherung moderner Elektroinstallationen.

Die integrierte QuickConnect-Anschlusstechnik auf der Abgangsseite ermöglicht eine schnelle, sichere und werkzeugfreundliche Verdrahtung. In Verbindung mit den Hager QuickBusbar-Phasenschienen reduziert sich der Installationsaufwand deutlich. Der Leitungsschutzschalter verfügt über einen thermischen Auslöser zum Schutz vor Überlast sowie einen elektromagnetischen Auslöser für den Kurzschlussschutz. Dank der Hutschienenschnellbefestigung kann das Gerät einzeln aus dem Phasenschienenverbund entnommen werden. Darüber hinaus ist der Leitungsschutzschalter für den nachträglichen Anbau von Hilfs-, Signal- und Auslösekontakten vorbereitet.

Leitungsschutzschalter C16 QuickConnect für zuverlässigen Überlast- und Kurzschlussschutz
16 A Nennstrom für Drehstrom- und Starkstromanwendungen
C-Charakteristik für Stromkreise mit erhöhten Einschaltströmen, z. B. Motoren oder Transformatoren
3-polige Ausführung zum gleichzeitigen Schalten aller drei Außenleiter
6 kA Ausschaltvermögen nach DIN EN 60898-1
QuickConnect-Anschluss für eine schnelle und werkzeugfreundliche Verdrahtung
Kompatibel mit Hager QuickBusbar-Phasenschienen für eine zeitsparende Installation
Hutschienenschnellbefestigung zur einfachen Montage und Einzelentnahme aus dem Phasenschienenverbund
Beschriftungsfeld am Gerät für eine übersichtliche Kennzeichnung im Verteiler
Nachrüstbar mit Hager Zusatzeinrichtungen wie Hilfs-, Signal- oder Auslösekontakten

Der Hager MCS316 Leitungsschutzschalter kombiniert die bewährte Qualität der Hager Schutzgeräte mit den Vorteilen der QuickConnect-Technologie. Die kompakte Bauform mit 3 Teilungseinheiten, die einfache DIN-Hutschienenmontage und die optimale Integration in Hager Verteilersysteme machen den Sicherungsautomaten zur idealen Lösung für Neuinstallationen, Erweiterungen und die Modernisierung professioneller Elektroverteilungen.

Weitere Informationen

Schutzart:	IP20
Produktgruppe:	Leitungsschutzschalter

Technische Daten und Merkmale zu Hager LS Leitungsschutzschalter MCS316 3-polig C-16A 6kA 3M QC:

Überspannungskategorie	3
Frequenz	50 Hz
Frequenz	60 Hz
Einbautiefe	70 mm
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Zusatzeinrichtungen möglich	Ja
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Auslösecharakteristik	C
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	70 °C
Explosionsgeschützt	Nein
Bemessungsspannung	400 V
Bemessungsstrom	16 A
Verlustleistung	6,99 W
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
