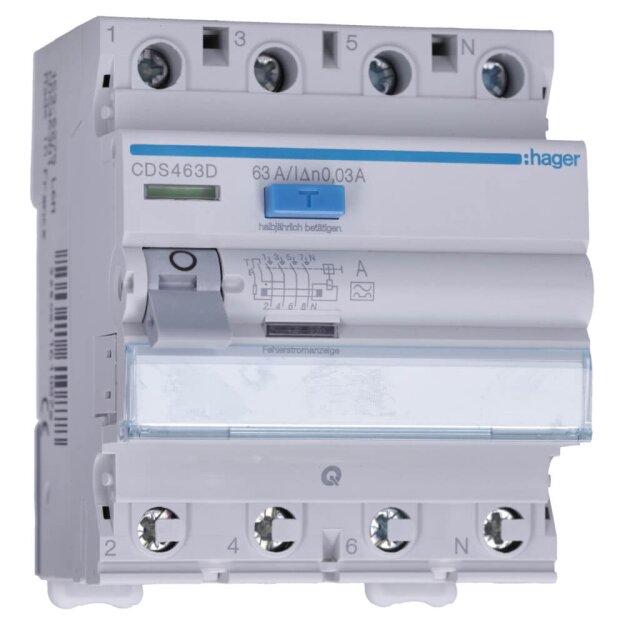

Hager CDS463D FI-Schalter 4-polig 6kA 63A 30mA Typ A QC

Hager CDS463D FI-Schalter 4-polig 6kA 63A 30mA Typ A QC

Artikelnummer: CDS463D Hager-CDS463D_3250611610878
Hersteller: Hager
EAN: 3250611610878

UVP: 527,88 €

79,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager FI-Schalter CDS463D – 4-polig, 63 A, 30 mA, Typ A, QuickConnect

Der Hager FI-Schalter CDS463D ist ein 4-poliger Fehlerstromschutzschalter (RCD) mit QuickConnect-Technologie zum zuverlässigen Schutz vor gefährlichen Fehlerströmen. Mit einem Nennstrom von 63 A, einem Bemessungsfehlerstrom von 30 mA sowie der Ausführung Typ A erkennt der FI-Schalter sowohl sinusförmige Wechsel- als auch pulsierende Gleichfehlerströme. Er eignet sich für den Einsatz in Wohn-, Gewerbe- und Industriegebäuden und erfüllt die Anforderungen der DIN EN 61008-1 sowie DIN EN 61008-2-1.

Der 4-polige Fehlerstromschutzschalter verfügt über die bewährte QuickConnect-Klemme auf der Einspeiseseite sowie Bi-Connect-Anschlüsse für den direkten Anschluss an Hager Phasenschienen. Eine gut erreichbare blaue Prüftaste, eine integrierte Fehlerstromanzeige sowie die Hutschienenschnellbefestigung erleichtern Montage, Wartung und regelmäßige Funktionsprüfungen. Zusätzlich ist der FI-Schalter für den werkzeuglosen Anbau passender Hager Zusatzeinrichtungen vorbereitet und besitzt ein Beschriftungsfeld zur eindeutigen Kennzeichnung im Verteiler.

FI-Schalter Typ A zum Schutz vor Fehlerströmen bis 30 mA
4-polige Ausführung (3P+N) für Drehstromanlagen
Nennstrom 63 A für leistungsstarke Elektroinstallationen
30 mA Fehlerstromschutz für zusätzlichen Personenschutz
6 kA Kurzschlussfestigkeit nach DIN EN 61008-1
QuickConnect-Technologie für eine schnelle und sichere Verdrahtung
Bi-Connect-Klemmen für den direkten Anschluss an Hager Phasenschienen
Blaue Prüftaste und Fehlerstromanzeige zur einfachen Funktionskontrolle
Hutschienenschnellbefestigung für eine komfortable Montage und Einzelentnahme
Nachrüstbar mit Hager Zusatzeinrichtungen für zusätzliche Schutz- und Meldefunktionen

Der Hager CDS463D arbeitet mit einer Bemessungsbetriebsspannung von 230/400 V AC, verfügt über eine Isolationsspannung von 500 V, eine Stoßspannungsfestigkeit von 4 kV sowie die Schutzart IP20. Der FI-Schalter benötigt 4 Teilungseinheiten und unterstützt Leiterquerschnitte von 1 bis 25 mm² (starr) beziehungsweise 1 bis 16 mm² (flexibel). Der zulässige Betriebstemperaturbereich liegt zwischen -25 °C und +40 °C.

Weitere Informationen

Schutzart:	IP20
Montageart:	DIN-Schiene
Polzahl:	4
Produktgruppe:	Fehlerstrom-Schutzschalter

Technische Daten und Merkmale zu Hager CDS463D FI-Schalter 4-polig 6kA 63A 30mA Typ A QC:

Fehlerstrom-Typ	A
Kurzzeitverzögerter Typ	Nein
Einbautiefe	70 mm
Kurzschlussfestigkeit (Icw)	6 kA
RAL-Nummer (ähnlich)	7005
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Montageart	DIN-Schiene
Zusatzeinrichtungen möglich	Ja
Bemessungsfehlerstrom	0,03 A
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Polzahl	4
Frequenz	50 Hz
Verschmutzungsgrad	2
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	40 °C
Bemessungsspannung	400 V
Bemessungsstrom	63 A
Verlustleistung	18,50 W
Stoßstromfestigkeit	0,25 kA
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
