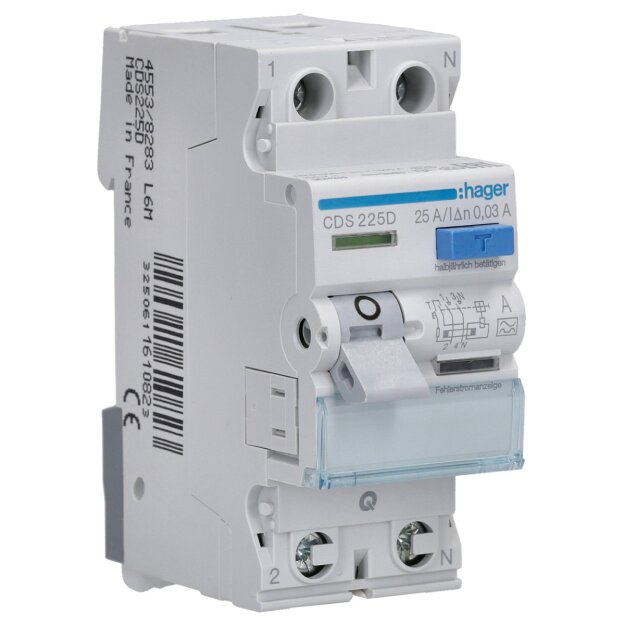

Hager CDS225D FI-Schalter 2-polig 6kA 25A 30mA Typ A QC

Hager CDS225D FI-Schalter 2-polig 6kA 25A 30mA Typ A QC

Artikelnummer: CDS225D Hager-CDS225D_3250611610823
Hersteller: Hager
EAN: 3250611610823

UVP: 123,64 €

36,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager FI-Schalter CDS225D – 2-polig, 25 A, 30 mA, Typ A, QuickConnect

Der Hager FI-Schalter CDS225D ist ein 2-poliger Fehlerstromschutzschalter (RCD) mit QuickConnect-Technologie zum zuverlässigen Schutz vor gefährlichen Fehlerströmen. Mit einem Nennstrom von 25 A, einem Bemessungsfehlerstrom von 30 mA sowie der Ausführung Typ A erkennt der FI-Schalter sowohl sinusförmige Wechsel- als auch pulsierende Gleichfehlerströme. Er eignet sich für den Einsatz in Wohn-, Gewerbe- und Zweckgebäuden und erfüllt die Anforderungen der DIN EN 61008-1 sowie DIN EN 61008-2-1.

Der 2-polige Fehlerstromschutzschalter verfügt über die bewährte QuickConnect-Klemme auf der Einspeiseseite sowie BiConnect-Anschlüsse für den direkten Anschluss an Hager Phasenschienen. Eine gut erreichbare blaue Prüftaste, eine integrierte Fehlerstromanzeige sowie die Hutschienenschnellbefestigung erleichtern Montage, Wartung und regelmäßige Funktionsprüfungen. Zusätzlich ist der FI-Schalter für den werkzeuglosen Anbau passender Hager Zusatzeinrichtungen vorbereitet und besitzt ein Beschriftungsfeld zur eindeutigen Kennzeichnung im Verteiler.

FI-Schalter Typ A zum Schutz vor Wechsel- und pulsierenden Gleichfehlerströmen
2-polige Ausführung (1P+N) für einphasige Stromkreise
Nennstrom 25 A für Wohn-, Gewerbe- und Industrieinstallationen
30 mA Fehlerstromschutz für zusätzlichen Personenschutz
6 kA Kurzschlussfestigkeit nach DIN EN 61008-1
QuickConnect-Technologie für eine schnelle und sichere Verdrahtung
BiConnect-Klemmen für den direkten Anschluss an Hager Phasenschienen
Blaue Prüftaste und Fehlerstromanzeige zur einfachen Funktionskontrolle
Hutschienenschnellbefestigung für eine komfortable Montage und Einzelentnahme
Nachrüstbar mit Hager Zusatzeinrichtungen für zusätzliche Schutz- und Meldefunktionen

Der Hager CDS225D arbeitet mit einer Bemessungsbetriebsspannung von 230 V AC, verfügt über eine Isolationsspannung von 500 V, eine Stoßspannungsfestigkeit von 4 kV sowie die Schutzart IP20. Das Gerät benötigt 2 Teilungseinheiten und unterstützt Leiterquerschnitte von 1 bis 25 mm² (starr) beziehungsweise 1 bis 16 mm² (flexibel). Der zulässige Betriebstemperaturbereich liegt zwischen -25 °C und +40 °C.

Weitere Informationen

Schutzart:	IP20
Montageart:	DIN-Schiene
Polzahl:	2
Produktgruppe:	Fehlerstrom-Schutzschalter

Technische Daten und Merkmale zu Hager CDS225D FI-Schalter 2-polig 6kA 25A 30mA Typ A QC:

Fehlerstrom-Typ	A
Kurzzeitverzögerter Typ	Nein
Einbautiefe	70 mm
Kurzschlussfestigkeit (Icw)	6 kA
RAL-Nummer (ähnlich)	7005
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Montageart	DIN-Schiene
Zusatzeinrichtungen möglich	Ja
Bemessungsfehlerstrom	0,03 A
Schutzart (IP)	IP20
Bemessungsisolationsspannung Ui	500 V
Polzahl	2
Frequenz	50 Hz
Anschließbarer Leiterquerschnitt mehrdrähtig	1 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	16 mm²
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	40 °C
Bemessungsspannung	230 V
Bemessungsstrom	25 A
Verlustleistung	2,32 W
Stoßstromfestigkeit	0,25 kA
Anschließbarer Leiterquerschnitt eindrähtig	25 mm²
