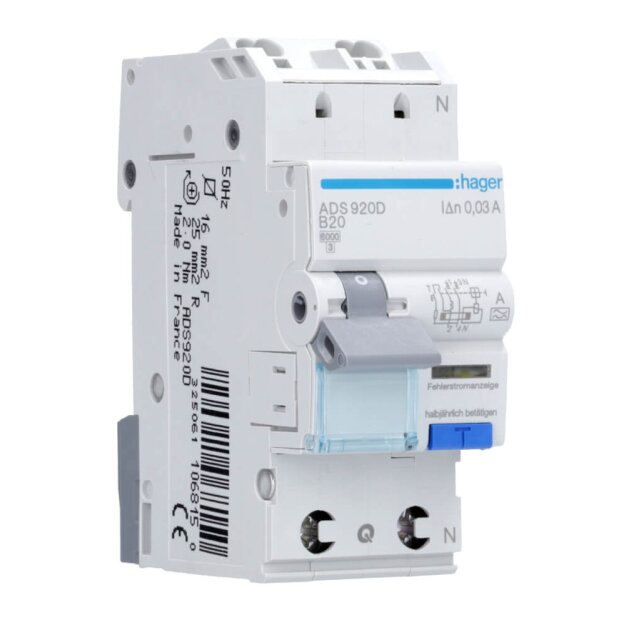

Hager ADS920D FI-LS Schutzschalter 1-polig +N 6kA B20A 30mA Typ A QC Quick Connect

Hager ADS920D FI-LS Schutzschalter 1-polig +N 6kA B20A 30mA Typ A QC Quick Connect

Artikelnummer: ADS920D Hager-ADS920D_3250611068150
Hersteller: Hager
EAN: 3250611068150

UVP: 167,31 €

56,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Hager FI/LS-Schalter ADS920D – 1P+N, B20A, 30 mA, Typ A, QuickConnect

Der Hager FI/LS-Schalter ADS920D kombiniert Fehlerstromschutz und Leitungsschutz in einem kompakten Gerät. Als FI/LS-Schalter Typ A schützt er zuverlässig vor Überlast, Kurzschluss sowie gefährlichen Fehlerströmen. Mit einer B-Charakteristik, einem Nennstrom von 20 A, einem Bemessungsfehlerstrom von 30 mA und einem Schaltvermögen von 6 kA eignet sich der RCBO optimal für klassische Elektroinstallationen in Wohn-, Gewerbe- und Zweckgebäuden.

Der 1-polige FI/LS-Schalter mit Neutralleiter (1P+N) entspricht der DIN EN 61009-1 und verfügt über die bewährte QuickConnect-Technologie mit BiConnect-Klemme für den direkten Anschluss an Hager Phasenschienen. Eine blaue Prüftaste, eine integrierte Fehlerstromanzeige sowie die Hutschienenschnellbefestigung ermöglichen eine komfortable Installation und Wartung. Zusätzlich kann das Gerät mit passenden Hager Zusatzeinrichtungen erweitert werden und besitzt ein Beschriftungsfeld zur eindeutigen Kennzeichnung im Verteiler.

FI/LS-Schalter Typ A mit kombiniertem Fehlerstrom- und Leitungsschutz
1P+N Ausführung für einphasige Stromkreise
B20A Auslösecharakteristik für klassische Elektroinstallationen
30 mA Fehlerstromschutz für zusätzlichen Personenschutz
6 kA Schaltvermögen nach DIN EN 61009-1
QuickConnect- und BiConnect-Technologie für eine schnelle Verdrahtung
Direkter Anschluss an Hager Phasenschienen mit QuickBusbar-System
Blaue Prüftaste und Fehlerstromanzeige zur einfachen Funktionskontrolle
Hutschienenschnellbefestigung für die komfortable Einzelentnahme
Nachrüstbar mit Hager Zusatzeinrichtungen für zusätzliche Schalt- und Meldefunktionen

Der Hager ADS920D arbeitet mit einer Bemessungsbetriebsspannung von 240 V AC, verfügt über eine Isolationsspannung von 500 V sowie eine Stoßspannungsfestigkeit von 4 kV. Das Gerät besitzt die Schutzart IP2X, benötigt 2 Teilungseinheiten und unterstützt Anschlussquerschnitte von 1 bis 25 mm² (starr) bzw. 1 bis 16 mm² (flexibel). Der zulässige Betriebstemperaturbereich liegt zwischen -25 °C und +40 °C.

Weitere Informationen

Serie:	QuickConnect
Schutzart:	IP2X
Produktgruppe:	Kombination FI-Schalter/Leitungsschutzschalter

Technische Daten und Merkmale zu Hager ADS920D FI-LS Schutzschalter 1-polig +N 6kA B20A 30mA Typ A QC Quick Connect:

Abschaltcharakteristik	unverzögert
Fehlerstrom-Typ	A
Überspannungskategorie	3
Einbautiefe	68 mm
Bemessungsschaltvermögen Icn nach EN 61009-1	6 kA
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Spannungsart	AC
Bemessungsfehlerstrom	0,03 A
Schutzart (IP)	IP2X
Mit Verriegelungsvorrichtung	Ja
Bemessungsisolationsspannung Ui	500 V
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Auslösecharakteristik	B
Frequenz	50 Hz
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	40 °C
Bemessungsspannung	240 V
Bemessungsstrom	20 A
Verlustleistung	6,60 W
Fehlauslöseschutz	Nein
Stoßstromfestigkeit	0,25 kA

Herstellerinformation

Hager Vertriebsges. mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Saarland
Deutschland
info@hager.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
