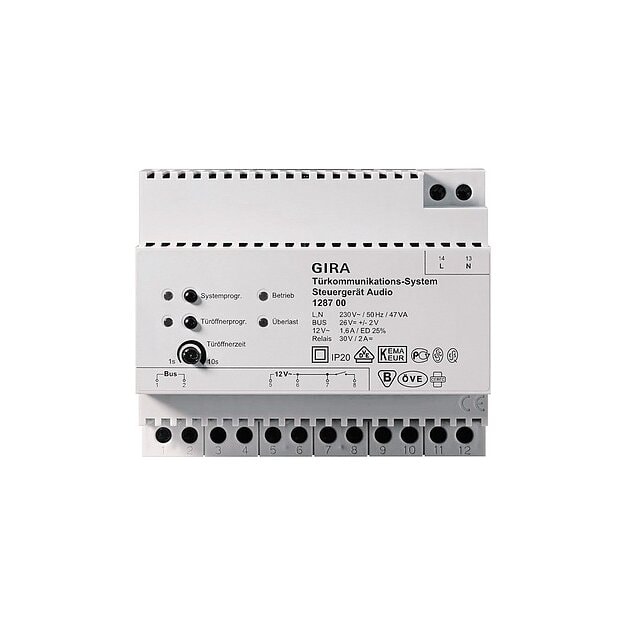

Gira Steuergerät Audio 128700 REG für Türkommunikation
Das Gira Steuergerät Audio 128700 ist die zentrale Spannungsversorgung für Audiokomponenten des Gira Türkommunikationssystems. Das Reiheneinbaugerät (REG) versorgt den verpolungssicheren und kurzschlussfesten 2-Draht-Bus und ermöglicht den Aufbau von Audio-Türsprechanlagen mit bis zu 70 Teilnehmern. Mit einer Baubreite von 6 Teilungseinheiten eignet sich das Steuergerät für die Montage in einer Elektro-Unterverteilung.
Neben der Busversorgung übernimmt das Gira Audio-Steuergerät die Ansteuerung elektrischer Türöffner. Ein integrierter 12-V-AC-Ausgang versorgt handelsübliche Türöffner direkt, während ein zusätzlicher Relaisausgang die Ansteuerung von Türöffnern mit eigener Spannungsversorgung ermöglicht. Die Türöffnerschaltzeit ist stufenlos zwischen 1 und 10 Sekunden einstellbar.
Für einen zuverlässigen Betrieb verfügt das Steuergerät über eine selbstrückstellende elektronische Kurzschluss- und Überlasterkennung. LED-Statusanzeigen informieren über den Betriebszustand, mögliche Überlastungen sowie die System- und Türöffnerprogrammierung.
Produktvorteile des Gira Steuergeräts Audio 128700
- Zentrale Audio-Busversorgung: Spannungsversorgung für Audiokomponenten des Gira Türkommunikationssystems über den 2-Draht-Bus.
- Bis zu 70 Teilnehmer: Geeignet für Audio-Türkommunikationsanlagen unterschiedlicher Größen.
- Integrierte Türöffnersteuerung: 12-V-AC-Ausgang mit maximal 1,6 A für handelsübliche Türöffner.
- Zusätzlicher Relaisausgang: Ansteuerung von Türöffnern mit separater Spannungsversorgung.
- Einstellbare Türöffnerzeit: Stufenlose Einstellung der Schaltzeit zwischen 1 und 10 Sekunden.
- Elektronischer Überlastschutz: Selbstrückstellende Kurzschluss- und Überlasterkennung für Betriebsspannung und Busanschluss.
- LED-Statusanzeigen: Optische Kontrolle von Betrieb, Überlast und Programmierzuständen.
- Reiheneinbaugerät mit 6 TE: Kompakte Installation auf der Hutschiene in der Elektroverteilung.
- Systemprogrammierung: Integrierte Bedientasten zur Programmierung des Türkommunikationssystems und des Türöffners.
Technische Daten
- Hersteller: Gira
- Artikelnummer: 128700
- EAN: 4010337287001
- Produktart: Steuergerät Audio
- Montageart: Reiheneinbaugerät (REG)
- Breite: 6 Teilungseinheiten (TE)
- Primärspannung: 230 V AC, 50 Hz
- Sekundärspannung: 26 V DC ± 2 V (SELV)
- Sekundärer Nennstrom: 160 mA Dauerlast
- Spitzenlast: 550 mA (maximal 5 Sekunden)
- Überlastabschaltung: ab 350 mA
- Türöffnerausgang: 12 V AC, maximal 1,6 A (ED 25 %)
- Relaisausgang: 30 V AC/DC, 2 A
- Türöffnerschaltzeit: 1 bis 10 Sekunden
- Gesamtleitungslänge: maximal 700 m
- Maximale Leitungslänge zum entferntesten Teilnehmer bei 0,8 mm Kabeldurchmesser: 300 m
- Maximale Leitungslänge zum entferntesten Teilnehmer bei 0,6 mm Kabeldurchmesser: 170 m
- Schutzart: IP20
- Umgebungstemperatur: -5 °C bis +45 °C
Installationshinweis: Das Gira Steuergerät Audio 128700 ist für den Einbau in die Elektro-Unterverteilung vorgesehen. Es dient der Versorgung von Audio-Türkommunikationsanlagen und ist nicht zur Versorgung von Videokomponenten vorgesehen. Installation und elektrischer Anschluss müssen durch eine Elektrofachkraft erfolgen.
| Marke: | Gira |
| Schutzart: | IP20 |
| Montageart: | REG |
| Produktgruppe: | Zusatzgerät für Türkommunikation |
| Anschlussart: | Schraubklemme |
Technische Daten und Merkmale zu Gira Steuergerät Audio 128700 (1er):
| Anwendung | sonstige |
| Eingangsspannung | 230 V |
| Stromart | AC |
| Ausgangsspannung | 12 V |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 6 |
| Installationstechnik | Bus-System |
| Integrierte Türöffnerschaltung | ja |
| Steuerfunktion | ja |
| Auswertefunktion | nein |
| Anzahl der anschließbaren Teilnehmer | 70 |
| Serviceanzeigen | ja |
| Programmiersperre | nein |
