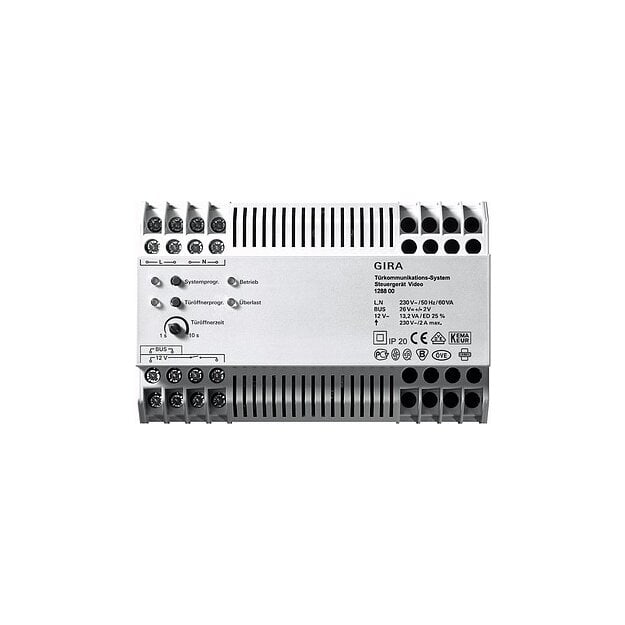

Steuergerät Video
Systemgeräte Türkommunikation
REG
Merkmale:
- Steuergerät zur Versorgung der Audio- und Videokomponenten des Gira
Türkommunikationsbusses.
- Versorgung des verpolungssicheren und kurzschlussfesten 2-Draht-Busses bei
Verwendung von Videokomponenten wie Farbkamera, TFT-Farbdisplay.
- Bis zu 2 Türstationen mit Farbkamera und 28 Wohnungsstationen mit
TFT-Farbdisplay via Steuergerät Video versorgbar.
- Insgesamt können bis zu 15 Farbkameras vom Steuergerät Video angesteuert
werden (5 Türstationen Video und 10 TKS-Kamera-Gateways), von denen zwei
Türstationen mit Farbkamera vom Steuergerät Video mit Spannung versorgt werden
können. Die weiteren Farbkameras müssen mit jeweils einer eigenen
Spannungsversorgung für Türkommunikation betrieben werden.
- Selbstrückstellende elektronische Kurzschluss- und Überlasterkennung der
Betriebsspannungen und des Busanschlusses.
- Tasten für System- und Türöffnerprogrammierung.
- LED-Statusanzeigen für Betrieb, Überlast, Systemprogrammierung und
Türöffnerprogrammierung.
- Ausgang AC 12 V zur Spannungsversorgung eines handelsüblichen Türöffners.
- Relaisausgang zum Schalten eines Türöffners mit eigener Spannungsversorgung.
- Türöffnerschaltzeit stufenlos von 1 bis 10 s einstellbar.
Technische Daten:
Nennspannung:
- primär: AC 230 V, 50 Hz
- sekundär: SELV 26 DC V ± 2 V
Nennstrom sekundär:
- Dauerlast: 700 mA Dauerlast
- Spitzenlast: 1,15 A Spitzenlast (max. 5 s)
- Überlastabschaltung: Überlastabschaltung ab 900 mA
Anschlussquerschnitt: 0,6 mm bis 2,5 mm²
Ausgang Türöffner: AC 12 V, max. 1,1 A / ED 25 %
Relaisausgang: AC 250 V, 2 A
Leitungslänge von Kamera bis
zum entferntesten TFT-Display:
- ohne Videoverstärker: max. 150 m
- mit Videoverstärker: max. 300 m
Gesamtleitungslänge im reinen Audiobetrieb: max. 700 m
Umgebungstemperatur: -5 °C bis +45 °C
Abmessungen:
- Teilungseinheiten (TE): 8
Hinweise :
- Das Steuergerät Video ist für den Einbau in die Unterverteilung vorgesehen,
nicht für handelsübliche Aufputz-Verteiler.
- Wird die Topologie der Videoverkabelung als Stichleitung ausgeführt, wird
zusätzlich der Videoverteiler benötigt.
- Mit dem Steuergerät Video ist der Aufbau von Türkommunikationsanlagen mit bis
zu 70 Audioteilnehmern möglich (z. B. 1 x Einbaulautsprecher, 5 x
Erweiterungsmodul für Einbaulautsprecher, 68 x Wohnungsstation AP).
