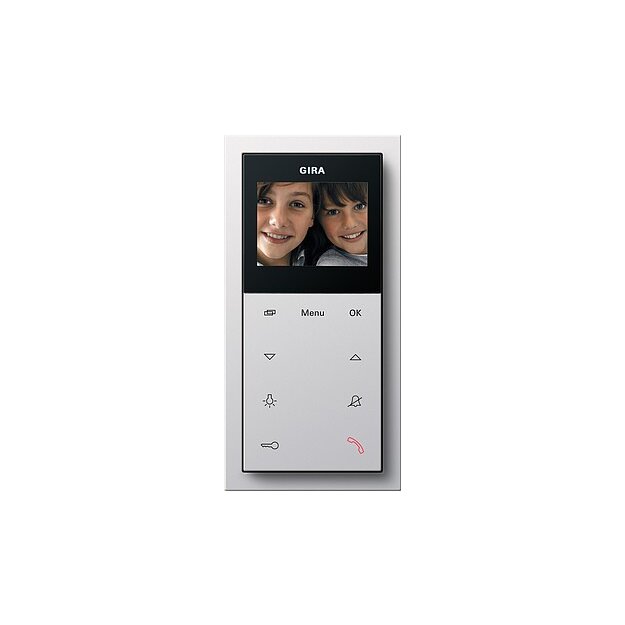

Wohnungsstation Video AP Plus
Flächenschalter
Reinweiß glänzend
Merkmale:
- Bei Verwendung je einer Spannungsversorgung für Türkommunikation können bis zu
28 Wohnungsstationen Video AP parallel genutzt werden.
- Die Wohnungsstation Video AP Plus erkennt automatisch, ob eine
Spannungsversorgung für Türkommunikation angeschlossen ist. Eine Brücke
zwischen ZV und BUS ist nicht notwendig.
- Farbdisplay mit LED-Hintergrundbeleuchtung.
- OSD Funktion, d. h. Texteinblendung im Display zur Statusanzeige und
Menüführung.
- Kapazitive Bedientasten mit integrierten Leuchtdioden zur Zustandsanzeige: Die
Tasten werden durch leichte Berührung bedient.
- Zuschaltbare Türöffnerautomatik: bei eingeschalteter Funktion wird der
Türöffner nach Betätigung der Türstationsruftaste automatisch angesteuert.
- Automatische Rufannahme: direktes Hineinsprechen oder -hören in einen Raum
nach Internruf.
- Gebührenfreier hausinterner Sprechverkehr mit bis zu zehn weiteren
Wohnungsstationen.
Die Bedientasten der Wohnungsstation Video AP Plus steuern die folgenden
Funktionen::
- Manuelles Ein- und Ausschalten des TFT-Farbdisplays.
- Kameraumschaltung - gezielte Anwahl der angeschlossenen Farbkameras. Im
Display erfolgt die Textanzeige, welche Kamera aktuell angesteuert wird.
- Schalten von Licht und anderen Funktionen in Verbindung mit dem Schaltaktor
oder dem Unterputz-Schaltaktor.
- Ansteuerung des Türöffners.
- Rufton ein- und ausschalten.
- Rufannahme.
- Aktivierung der Durchsetzfunktion.
- Einstellung von Rufton- und Sprechlautstärke.
Funktionen im Endkundenmenü:
- Internruf, Schalthandlung, Ruftonmelodie, Helligkeit, Farbsättigung, Kontrast,
Einschaltzeit des Displays, Sprache (21 Sprachen wählbar), Tastentöne,
Türöffnerautomatik (nach Installateurfreigabe), automatische Rufannahme (nach
Installateurfreigabe).
Zusätzliche Funktionen im Installateurmenü::
- Einstellung Haupt-/Nebendisplay, Frequenzeinstellung, Terminierung der
Leitung, Versionsanzeige, Werkseinstellung, Display ein- bzw. ausschalten,
LED-Beleuchtung ein- bzw. ausschalten, Ruftastenzuordnung, Internruf zuordnen,
Freigaben für Türöffnerautomatik und automatische Rufannahme.
- Kartenslot für SD-Speicherkarte.
- SD-Speicherkarte.
Neue zusätzliche Funktionen im Endkundenmenü::
- Interner Bildspeicher (nach Installateurfreigabe) für bis zu 48 Bilder.
Manueller Übertrag interner zu externner Bildspeicher (SD-Speicherkarte).
Bildspeicher manuell löschen. Manuellen Schnappschuss auslösen.
Schalthandlungen und Internrufe umbenennen. Datum/Uhrzeit ändern.
Neue zusätzliche Funktionen im Installateurmenü::
- Freigabe des internen Bildspeichers. Einstellen des Bildintervals und der
Aufnahmegeschwindigkeit. Datum/Uhrzeit einstellen.
Eigenschaften der SD-Speicherkarte::
- Verzeichnis für zehn Klingeltöne, davon fünf frei konfigurierbar im
WAVE-Format. Ordner für externen Bildspeicher (max. 200 Bilder).
Technische Daten:
Spannungsversorgung: DC 26 V ± 2 V (über 2-Draht-Bus)
Anschlüsse:
- 2-Draht-Bus: 2 x Schraubklemme
- Etagenruftaster: 2 x Schraubklemme
- Zusatzversorgung: 2 x Schraubklemme
Displaygröße: 5,59 cm (2,2")
SD-Speicherkarte:
- Format: FAT32
- Bildspeicher: max. 200 Bilder
- Ruftonmelodien: 10, davon 5 frei wählbar (WAVE-Format)
Abmessungen in mm:
- System 55: B 55 x H 127 x T 20
- Flächenschalter: B 70 x H 142 x T 20
Hinweise :
- Montage ohne Abdeckrahmen oder mit Abdeckrahmen 2fach ohne Mittelsteg aus den
Schalterprogrammen System 55 und Flächenschalter.
Lieferumfang:
- Die SD-Speicherkarte ist im Lieferumfang enthalten.
