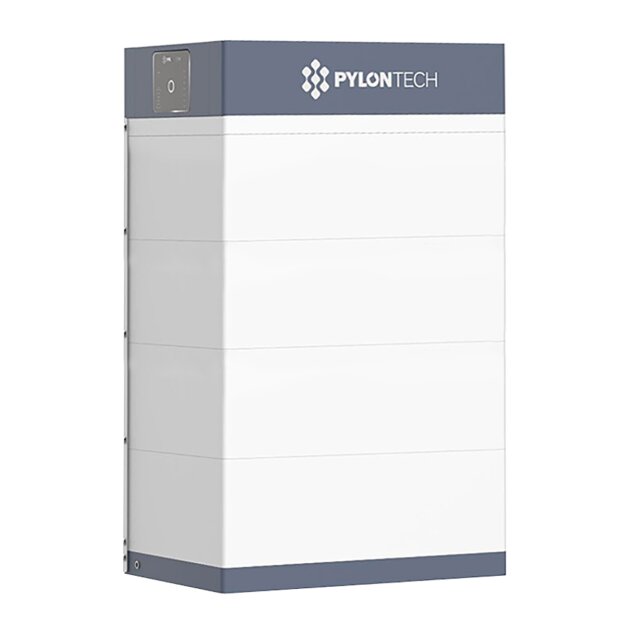

Pylontech Force-H3 19.5 Speicher-Set mit FH3X-12K-HY-3P Hybrid-Wechselrichter
Das Pylontech Force-H3 19.5 Speicher-Set verbindet vier Hochvolt-Batteriemodule mit dem dreiphasigen FH3X-12K-HY-3P Hybrid-Wechselrichter. Mit 19,48 kWh nutzbarer Speicherkapazität und 12 kW AC-Nennleistung ermöglicht das System die zeitversetzte Nutzung von selbst erzeugtem Solarstrom. Die Nennkapazität der vier Batteriemodule beträgt insgesamt 20,48 kWh.
Der Hybrid-Wechselrichter sitzt direkt auf den gestapelten Speichermodulen. Batteriemanagement und Energiemanagement sind integriert und steuern das Zusammenspiel von Photovoltaikanlage, Stromspeicher und Verbrauchern. Der kompakte Aufbau bündelt die wesentlichen Komponenten eines PV-Speichersystems in einer aufeinander abgestimmten Lösung.
Produktvorteile
-
19,48 kWh nutzbarer Batteriespeicher: vier Force-H3 FH10050 Speichermodule mit jeweils 5,12 kWh Nennkapazität.
-
12 kW Hybrid-Wechselrichter: dreiphasige Einspeisung in das 400-V-Netz.
- Lithium-Eisenphosphat-Speicher: LFP-Batterietechnologie mit 409,6 V Systemnennspannung.
- Drei unabhängige MPP-Tracker: getrennte Arbeitspunktregelung für bis zu drei PV-Strings.
- Integriertes BMS und Energiemanagement: abgestimmte Überwachung und Steuerung von Batteriespeicher und Wechselrichter.
- Ersatzstromfunktion über separaten Backup-Ausgang: Umschaltzeit von höchstens 10 ms bei entsprechend ausgeführter Installation.
- Modular erweiterbarer PV-Speicher: bis zu sieben Batteriemodule mit insgesamt 35,84 kWh Nennkapazität je Turm gemäß Herstellervorgaben.
- Integrierte Schutzfunktionen: AFCI-Lichtbogenerkennung sowie Überspannungsschutz Typ 2 auf der AC- und DC-Seite.
Solarenergie für spätere Verbrauchszeiten speichern
Im Eigenverbrauchsmodus versorgt die Photovoltaikanlage zunächst die Verbraucher im Gebäude. Überschüssiger Solarstrom wird in der Batterie gespeichert und kann bei sinkender PV-Erzeugung wieder bereitgestellt werden. Dadurch lässt sich Solarenergie beispielsweise in die Abendstunden verlagern. Der erreichbare Eigenverbrauch hängt von der PV-Erzeugung, dem Verbrauchsprofil und der Systemauslegung ab.
Drei MPP-Tracker für die PV-Anbindung
Der FH3X-12K-HY-3P verfügt über drei unabhängige MPP-Tracker mit jeweils einem Stringeingang. Damit lassen sich getrennte PV-Strings individuell regeln, beispielsweise bei unterschiedlichen Dachausrichtungen. Die zulässigen Spannungs- und Stromgrenzen müssen bei der Auslegung der Photovoltaikanlage eingehalten werden.
Ersatzstrom für angeschlossene Stromkreise
Der Backup-Ausgang ermöglicht bei einem Netzausfall die Versorgung der dafür vorgesehenen Stromkreise. Voraussetzung sind eine fachgerechte Ersatzstrominstallation, ausreichender Batterieladezustand und die Einhaltung der Leistungsgrenzen. Die verfügbare Versorgungsdauer richtet sich nach dem Energiebedarf der angeschlossenen Verbraucher und der gespeicherten Energiemenge.
Lieferumfang
- 1 × Pylontech Force H3X FH3X-12K-HY-3P Hybrid-Wechselrichter mit 12 kW und integriertem Batteriemanagement.
- 4 × Pylontech Force-H3 FH10050 Batteriemodul mit jeweils 5,12 kWh Nennkapazität.
- 1 × Energy Meter einschließlich 3 × Stromwandler mit jeweils 120 A.
Häufige Fragen zum Pylontech Force-H3 19.5 Speicher-Set
Wie viel Speicherkapazität bietet das Set?
Die vier Batteriemodule besitzen zusammen 20,48 kWh Nennkapazität. Davon sind 19,48 kWh als nutzbare Speicherkapazität angegeben.
Welcher Wechselrichter ist enthalten?
Zum Set gehört der dreiphasige Pylontech FH3X-12K-HY-3P Hybrid-Wechselrichter mit 12 kW AC-Nennleistung und drei unabhängigen MPP-Trackern.
Kann das System bei einem Stromausfall Energie liefern?
Ja. Über den separaten Backup-Ausgang können entsprechend angeschlossene Stromkreise versorgt werden. Die Funktion erfordert eine dafür ausgelegte Installation und ausreichend gespeicherte Energie.
Ist eine spätere Erweiterung des Batteriespeichers möglich?
Das System unterstützt bis zu sieben FH10050 Batteriemodule je Turm. Eine Erweiterung der vorhandenen vier Module ist unter Beachtung der Herstellervorgaben möglich. Vorab sind insbesondere die zulässigen Erweiterungsbedingungen und der Zustand der vorhandenen Module zu prüfen.
Gehören Energiezähler und Stromwandler zum Lieferumfang?
Ja. Das Set enthält einen Energy Meter und drei Stromwandler mit jeweils 120 A.
Installation, elektrischer Anschluss und Inbetriebnahme dürfen ausschließlich durch eine qualifizierte Elektrofachkraft gemäß den Herstellervorgaben erfolgen.
