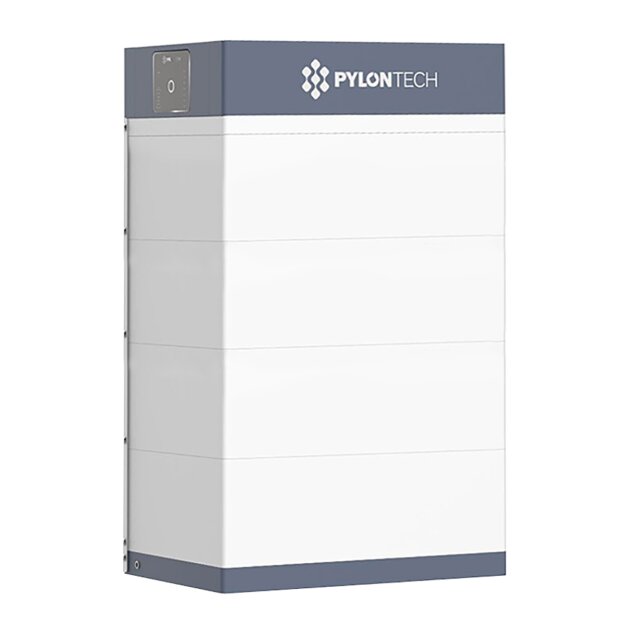

Pylontech Force H3 19.5 Batteriespeicher-Set mit 15 kW Hybridwechselrichter
Das Pylontech Force H3 19.5 Batteriespeicher-Set kombiniert vier Force-H3-Batteriemodule mit dem dreiphasigen Hybridwechselrichter FH3X-15K-HY-3P. Mit 19,48 kWh nutzbarer Speicherkapazität und 15 kW AC-Nennleistung ermöglicht das System, überschüssigen Solarstrom für den späteren Verbrauch bereitzuhalten. Die Lithium-Eisenphosphat-Batterien bilden zusammen mit dem Wechselrichter eine kompakte Hochvolt-Speicherlösung für Photovoltaikanlagen.
Der Hybridwechselrichter sitzt direkt auf den Speichermodulen und integriert das Batteriemanagementsystem. Drei unabhängige MPP-Tracker unterstützen die Einbindung unterschiedlich ausgerichteter PV-Modulfelder. Das enthaltene Energy Meter mit drei Stromwandlern erfasst die Energieflüsse am Netzanschlusspunkt und unterstützt die verbrauchsabhängige Regelung des Speichersystems.
Vorteile des Pylontech PV-Speicher-Sets
-
19,48 kWh nutzbare Speicherkapazität: Solarstrom für den zeitversetzten Eigenverbrauch speichern.
-
15 kW Hybridwechselrichter: Dreiphasige Einbindung von Photovoltaikanlage und Hochvolt-Batteriespeicher.
- Drei MPP-Tracker und bis zu 24 kWp PV-Anschlussleistung für eine flexible Auslegung der Solaranlage.
- Lithium-Eisenphosphat-Speicher mit vier stapelbaren Batteriemodulen und integriertem Batteriemanagement.
- Bis zu 15 kW Lade- und Entladeleistung innerhalb der zulässigen Betriebsbedingungen.
- Ersatzstromfunktion über den Backup-Anschluss mit einer Umschaltzeit von höchstens 10 ms bei entsprechend ausgeführter Installation.
- Energy Meter und drei 120-A-Stromwandler zur Erfassung der Energieflüsse im Lieferumfang.
- AFCI-Lichtbogenerkennung sowie AC- und DC-Überspannungsschutz Typ 2.
Technische Daten
- Hybridwechselrichter: Pylontech FH3X-15K-HY-3P
- Batteriemodule: 4 × Pylontech Force-H3 FH10050
- Nennkapazität gesamt: 20,48 kWh
- Nutzbare Speicherkapazität des angebotenen Sets: 19,48 kWh
- Zellchemie: Lithium-Eisenphosphat, LiFePO4 beziehungsweise LFP
- Batterie-Nennspannung: 409,6 V
- AC-Nennleistung: 15 kW
- Netzanschluss: dreiphasig, 400 V
- Maximale PV-Anschlussleistung: 24 kWp
- MPP-Tracker: 3, jeweils ein Stringeingang
- MPP-Spannungsbereich: 200 bis 850 V
- Maximale PV-Eingangsspannung: 1.000 V DC
- Maximaler Eingangsstrom je MPP-Tracker: 20 A
- Maximale Ladeleistung: 15 kW
- Maximale Entladeleistung: 15 kW
- Kommunikation: WLAN, LAN und Bluetooth
Lieferumfang
- 1 × Pylontech Force H3X 15K-HY-3P Hybridwechselrichter mit integriertem Batteriemanagementsystem
- 4 × Pylontech Force-H3 FH10050 Batteriemodul mit jeweils 5,12 kWh Nennkapazität
- 1 × Energy Meter
- 3 × Stromwandler mit 120 A Primärstrom und 40 mA Sekundärstrom
Die Installation, der elektrische Anschluss und die Inbetriebnahme müssen durch eine Elektrofachkraft erfolgen. Die Ersatzstromversorgung erfordert eine entsprechend geplante und angeschlossene Backup-Verteilung. Die verfügbare Leistung hängt unter anderem vom Ladezustand, der Temperatur und den angeschlossenen Verbrauchern ab.
Häufige Fragen zum Pylontech Force H3 19.5 Set
Wie viel Speicherkapazität bietet das Batteriespeicher-Set?
Die vier Batteriemodule besitzen zusammen 20,48 kWh Nennkapazität. Für das angebotene Set sind 19,48 kWh als nutzbare Speicherkapazität ausgewiesen. Nennkapazität und nutzbare Kapazität beschreiben unterschiedliche Größen und dürfen nicht gleichgesetzt werden.
Ist ein Hybridwechselrichter im Set enthalten?
Ja. Zum Set gehört der Pylontech FH3X-15K-HY-3P mit 15 kW AC-Nennleistung und dreiphasigem Netzanschluss. Das Batteriemanagementsystem ist im Wechselrichter integriert.
Können PV-Module mit unterschiedlichen Ausrichtungen angeschlossen werden?
Die drei unabhängigen MPP-Tracker ermöglichen die getrennte Regelung von drei PV-Strings, beispielsweise bei unterschiedlich ausgerichteten Modulfeldern. Die zulässigen Spannungs- und Stromgrenzen müssen bei der Stringplanung eingehalten werden.
Unterstützt das System eine Ersatzstromversorgung?
Der Hybridwechselrichter verfügt über einen Backup-Anschluss und unterstützt eine Umschaltzeit von höchstens 10 ms. Die Versorgung bei einem Netzausfall setzt eine fachgerecht eingerichtete Backup-Verteilung und ausreichende Batterieladung voraus.
Sind ein Energiezähler und Stromwandler enthalten?
Ja. Das Set enthält ein Energy Meter und drei Stromwandler mit jeweils 120 A Primärstrom. Diese Komponenten dienen zur Messung der Energieflüsse am Netzanschlusspunkt.
