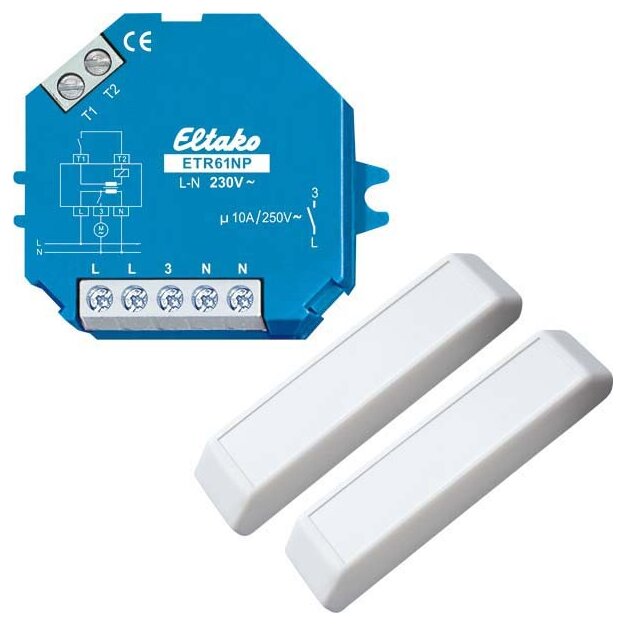

Eltako Trennrelais ETR61NP-230V+FK (1er)

Artikelnummer: ETR61NP-230V+FK Eltako-61100631_4010312205495
Hersteller: Eltako
EAN: 4010312205495

UVP: 93,30 €

48,55 €

inkl. 19% USt. , zzgl.

schnell lieferbar
Lieferzeit : 3-7 Tage

Trennrelais 230V mit Fensterkontakt FK. 1 Schließer nicht potenzialfrei 10A/250V AC. Mit Fensterkontakt. Stand-by-Verlust nur 0.5 Watt. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais. Steuereingang mit intern erzeugter Kleinspannung 24V DC. Mit einem Trenntrafo galvanisch getrennt von der Stromversorgung und dem Arbeitskontakt (PELV). Daher ist keine externe Kleinspannungs-Stromversorgung erforderlich. Mit zwei L-Klemmen und 2 N-Klemmen für einfache und schnelle Installation. Stromversorgung 230V. Der beiliegende Fensterkontakt besteht aus einem Reedrelais mit Anschlussklemmen und einem Magneten. Der normalerweise geschlossene Kontakt öffnet, sobald der Magnet näher als 25mm gekommen ist. An die Klemmen T1 und T2 des Trennrelais ETR61NP angeschlossen, wird die Stromversorgung eines Dunstabzuges zugeschaltet, solange das Fenster offen ist. Das ETR61NP kann in die UP-Dose hinter die Steckdose für den Dunstabzug gelegt werden. Montage des Fensterkontaktes FK: Auf der Gehäuse-Schmalseite die Einsätze heraushebeln. Reedrelais anschließen und Gehäuse-Ausschnitt für die Leitung ausschneiden. Beide Gehäuse maximal 15mm entfernt parallel ankleben und gegebenenfalls zusätzlich anschrauben. In der Längsrichtung kann der Magnet gegenüber dem Reedrelais beliebig verdreht sein.

Herstellerinformation

ELTAKO GmbH
Hofener Straße 54
70736 Fellbach
Baden-Württemberg
Deutschland
info@eltako.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
