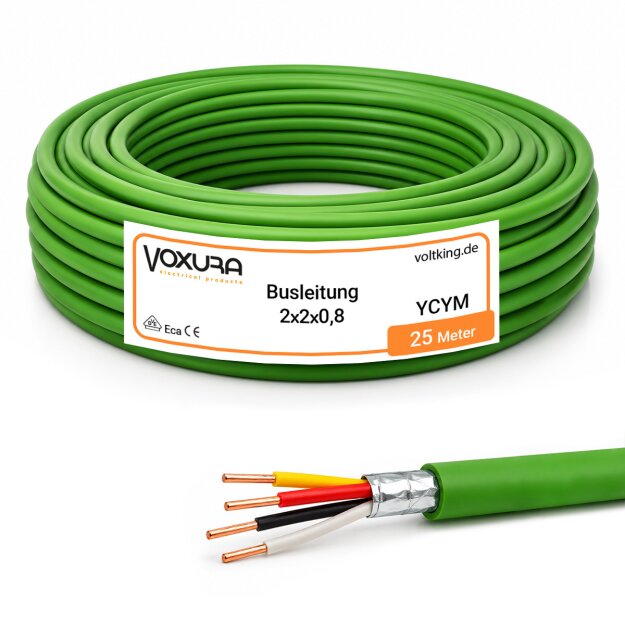

EIB Busleitung YCYM 2x2x0,8 25m Ring grün BUS KNX 250/250V 4KV

EIB Busleitung YCYM 2x2x0,8 25m Ring grün BUS KNX 250/250V 4KV

Artikelnummer: YCYM_2x2x08_25 Kabel-YCYM_2x2x08_25_4068922016802
Hersteller: Kabel
EAN: 4068922016802

16,90 €

0,68 € pro 1 m

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Verwendung: Durch die erhöhte Prüfspannung und die Kennzeichnung ist dieses Kabel für die Übertragung der BUS-Signale in der Gebäude-Systemtechnik besonders geeignet. Vor allem für den europäischen Installationsbus (EIB). Die EIB BUS-Leitung ist von EIBA unter der NR. 1/39/92 zertifiziert und erfüllt die Anforderungen an Busleitungen in DIN VDE 0829 und EN 5009-2. EIB BUS-Leitungen YCYM können auf, in und unter Putz, in Rohren und Installationskanälen, in trockenen, feuchten und nassen Räumen und im Freien verlegt werden - sofern sie vor direkter Sonneneinstrahlung geschützt sind. Sie können neben Starkstromleitungen geführt werden bzw. diese berühren. Für den Installationsbus EIB wird nur ein Aderpaar (rt/ws) benötigt, über welches die 24V Busspannung und die Datentelegramme gemeinsam übertragen werden. Das zweite Aderpaar dient als Reserve oder für spezielle Zwecke.

Aufbau:

Leiter: Kupfer, blank, eindrähtig
Verseileelement: Sternvierer, Paare in Lagen verseilt
Gemeinsame Aderumhüllung: Kunststofffolie
Zugbeanspruchung: gemäß Bestimmungen in DIN VDE 0298 Teil 3
Adern: Isolation aus PVC-Mischung YI1 / halogenfreier Polymermischung
Kennzeichnung der a-Ader: des 1. Paares rot, des 2. Paares weiß
Kennzeichnung der b-Ader: des 1. Paares schwarz, des 2. Paare gelb
Beidraht: Kupfer, blank, eindrähtig
Schirm: Kunststoffkaschierte Aluminiumfolie
Außenmantel: PVC-Mischung YM1

Technische Daten:

Länge: 25 Meter
Mantelfarbe: Grün
Brandschutzklasse: Eca
Nennspannung: 250 V
Prüfspannung: 4 kV
Leiterwiderstand: 73,2 Ohm/km
Betriebskapazität: bei 800 Hz max. 100nF/km
Kapazit. Kopplung: bei 800 Hz 300pF/100m
min. Verlegetemperatur: +5°C
max. Verlegetemperatur: +70°C
Außendurchmesser: ca. 7 mm

Weitere Informationen

Inhalt:	25,00 m

Herstellerinformation

Voltking GmbH
E.-C.-Baumann-Str. 21
95326 Kulmbach
Bayern
Deutschland
info@voltking.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
