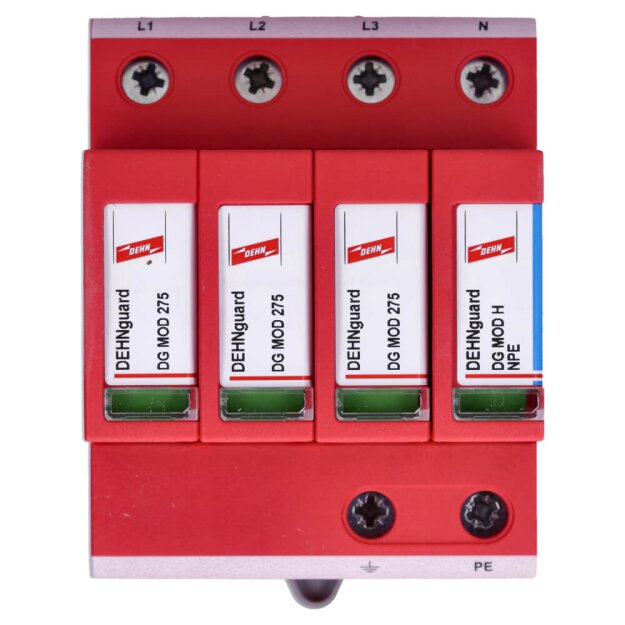

Dehn 952381 Überspannungsableiter Typ 2 DEHNguard M H 4-polig für TT- und TN-S-Systeme DG M H TT 275

Dehn 952381 Überspannungsableiter Typ 2 DEHNguard M H 4-polig für TT- und TN-S-Systeme DG M H TT 275

Artikelnummer: 952381 Dehn+Soehne-952381_4013364318144
Hersteller: Dehn
EAN: 4013364318144

UVP: 515,63 €

241,43 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

DEHNguard M H TT 275 Überspannungsableiter Typ 2 für TT- und TN-S-Systeme

Der DEHNguard M H TT 275 952381 ist ein modularer Überspannungsableiter Typ 2 mit erhöhtem Ableitvermögen für TT- und TN-S-Systeme in 3+1-Schaltung. Die anschlussfertige Kompletteinheit besteht aus einem Basisteil und gesteckten Schutzmodulen und dient zum Schutz von Niederspannungs-Verbraucheranlagen vor transienten Überspannungen. Besonders der N-PE-Schutzpfad ist mit einem Nennableitstoßstrom von 80 kA und einem maximalen Ableitstoßstrom von 120 kA für eine hohe Ableitbelastung ausgelegt.

Überspannungsableiter Typ 2: SPD Typ 2 / Class II nach EN 61643-11 und IEC 61643-11
Für TT- und TN-S-Systeme: modularer Überspannungsschutz in 3+1-Schaltung
Erhöhtes N-PE-Ableitvermögen: 80 kA Nennableitstoßstrom und 120 kA maximaler Ableitstoßstrom bei 8/20 µs
20 kA Nennableitstoßstrom L-N: hohe Ableitfähigkeit bei transienten Überspannungen
40 kA maximaler Ableitstoßstrom L-N: ausgelegt für entsprechend hohe Stoßstrombelastungen
Schutzpegel ≤ 1,5 kV: Schutzpegel L-N und N-PE jeweils maximal 1,5 kV
275 V höchste Dauerspannung: ausgelegt für Wechselspannungsnetze mit 50/60 Hz
Modularer DEHNguard Überspannungsschutz: anschlussfertige Einheit mit gesteckten und werkzeuglos wechselbaren Schutzmodulen

Leistungsfähige Zinkoxidvaristoren und Funkenstrecken sorgen für das hohe Ableitvermögen des DEHNguard M H TT 275. Die integrierte Thermo-Dynamik-Control überwacht den Ableiterzustand. Das Modulverriegelungssystem mit Entriegelungstaste ermöglicht einen werkzeuglosen Schutzmodulwechsel. Innerhalb der DEHN Red/Line-Produktfamilie ist der Überspannungsableiter energetisch koordiniert.

Herstellertyp	DG M H TT 275
Artikelnummer	952381
SPD-Klasse	Typ 2 / Class II
Netzsystem	TT und TN-S
Schaltung	3+1
Höchste Dauerspannung AC L-N	275 V, 50/60 Hz
Nennableitstoßstrom L-N (8/20 µs)	20 kA
Nennableitstoßstrom N-PE (8/20 µs)	80 kA
Max. Ableitstoßstrom L-N (8/20 µs)	40 kA
Max. Ableitstoßstrom N-PE (8/20 µs)	120 kA
Schutzpegel L-N / N-PE	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Zulassung	KEMA

Weitere Informationen

Schutzart:	IP20

Herstellerinformation

Dehn SE
Hans-Dehn-Straße 1
92318 Neumarkt i.d.OPf.
Bayern
Deutschland
info@dehn.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
