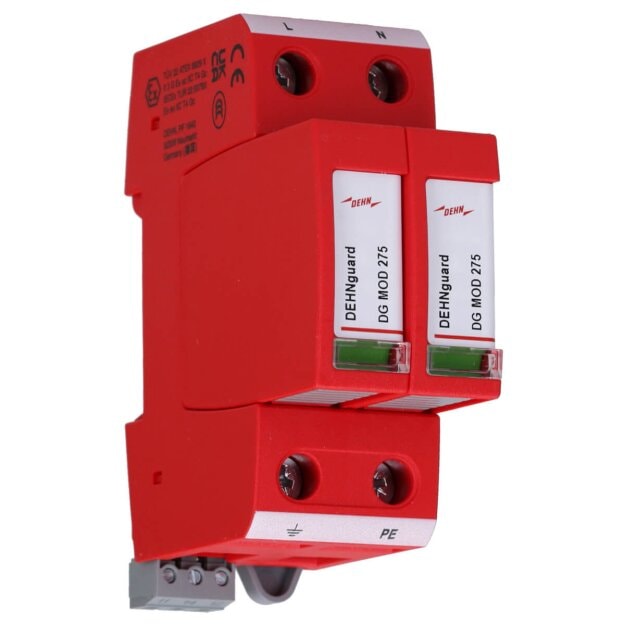

Dehn 952205 Überspannungsableiter Typ 2 DEHNguard M für einphasige TN-Systeme DG M TN 275 FM

Dehn 952205 Überspannungsableiter Typ 2 DEHNguard M für einphasige TN-Systeme DG M TN 275 FM

Artikelnummer: 952205 Dehn+Soehne-952205_4013364108400
Hersteller: Dehn
EAN: 4013364108400

UVP: 280,25 €

102,40 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNguard M TN 275 FM Überspannungsableiter Typ 2 mit Fernmeldekontakt

Der DEHNguard M TN 275 FM 952205 ist ein modularer Überspannungsableiter Typ 2 für einphasige TN-Systeme. Der anschlussfertige Überspannungsschutz besteht aus Basisteil und gesteckten Schutzmodulen und schützt Niederspannungs-Verbraucheranlagen vor transienten Überspannungen. Ein potentialfreier Fernmeldekontakt ermöglicht zusätzlich die externe Signalisierung des Gerätezustands.

Überspannungsableiter Typ 2: SPD Typ 2 / Class II nach EN 61643-11 und IEC 61643-11
Für einphasige TN-Systeme: modularer DEHN Überspannungsschutz für TN-Netze
Potentialfreier Fernmeldekontakt: Wechslerkontakt zur externen Meldung des Gerätezustands
20 kA Nennableitstoßstrom: Nennableitstoßstrom I_n bei einer Impulsform von 8/20 µs
40 kA maximaler Ableitstoßstrom: hohe Ableitfähigkeit bei transienten Überspannungen
Schutzpegel ≤ 1,5 kV: Schutzpegel L-PE und N-PE jeweils maximal 1,5 kV
275 V höchste Dauerspannung: ausgelegt für Wechselspannungsnetze mit 50/60 Hz
Modularer Aufbau: anschlussfertige Kompletteinheit mit gesteckten Schutzmodulen für eine einfache Handhabung

Der DEHNguard M TN 275 FM nutzt leistungsfähige Zinkoxidvaristoren für ein hohes Ableitvermögen. Die integrierte Thermo-Dynamik-Control überwacht den Ableiterzustand. Das Modulverriegelungssystem mit Entriegelungstaste ermöglicht einen werkzeuglosen Schutzmodulwechsel. Der Überspannungsableiter ist innerhalb der DEHN Red/Line-Produktfamilie energetisch koordiniert und auch für den Einsatz in 16,7-Hz-Bahnstromversorgungssystemen vorgesehen.

Herstellertyp	DG M TN 275 FM
Artikelnummer	952205
SPD-Klasse	Typ 2 / Class II
Netzsystem	Einphasiges TN-System
Höchste Dauerspannung AC	275 V, 50/60 Hz
Nennableitstoßstrom (8/20 µs)	20 kA
Max. Ableitstoßstrom (8/20 µs)	40 kA
Schutzpegel L-PE / N-PE	≤ 1,5 / ≤ 1,5 kV
Max. netzseitiger Überstromschutz	125 A gG
Fernmeldekontakt	Potentialfrei, Wechsler
Zulassungen	KEMA, VDE, UL, ATEX, IECEx

Weitere Informationen

Schutzart:	IP20
