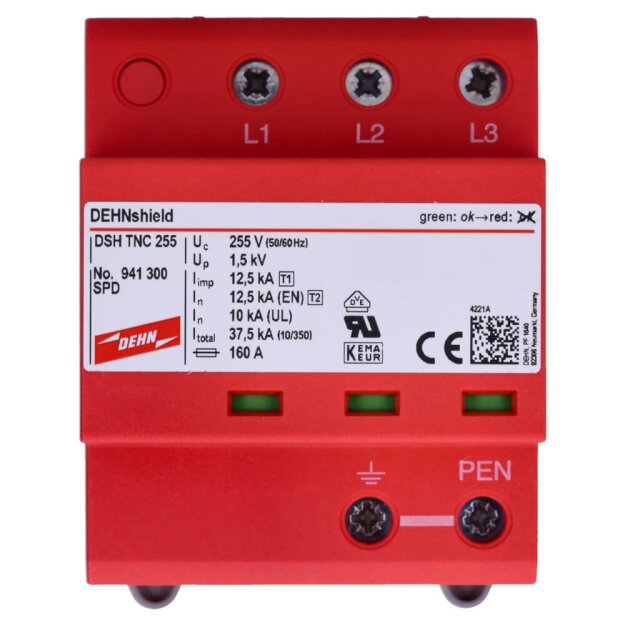

Dehn 941300 Anwendungsopt. Kombi-Ableiter DEHNshield Typ 1+2 für dreiphasige TN-C-Systeme DSH TNC 255

Dehn 941300 Anwendungsopt. Kombi-Ableiter DEHNshield Typ 1+2 für dreiphasige TN-C-Systeme DSH TNC 255

Artikelnummer: 941300 Dehn+Soehne-941300_4013364133556
Hersteller: Dehn
EAN: 4013364133556

UVP: 747,08 €

198,75 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNshield TNC 255 Kombi-Ableiter Typ 1 + Typ 2 für TN-C-Systeme

Der DEHNshield TNC 255 941300 ist ein anschlussfertiger, anwendungsoptimierter Kombi-Ableiter für TN-C-Systeme. Der Überspannungsschutz kombiniert Blitzstrom- und Überspannungsschutz der Typen 1 und 2 in einem kompakten Gerät auf Funkenstreckenbasis. Er eignet sich zum Schutz kompakter Niederspannungs-Verbraucheranlagen vor Überspannungen, auch bei direkten Blitzeinschlägen, und kann nach dem Blitz-Schutzzonen-Konzept an den Schnittstellen 0_A–2 eingesetzt werden.

DEHN Kombi-Ableiter Typ 1 + Typ 2: Blitzstrom- und Überspannungsableiter nach EN 61643-11 und IEC 61643-11
Überspannungsschutz für TN-C-Systeme: anschlussfertige und anwendungsoptimierte Ausführung für TN-C-Netze
37,5 kA Gesamt-Blitzstoßstrom: I_total von 37,5 kA bei einer Impulsform von 10/350 µs
12,5 kA Blitzstoßstrom je L-PEN-Pfad: hohe Blitzstromtragfähigkeit für den Blitzschutzpotentialausgleich
Schutzpegel ≤ 1,5 kV: begrenzt auftretende Überspannungen auf ein definiertes Schutzniveau
Platzsparende Funkenstreckentechnologie: kompakte Bauweise mit nur 1 TE pro Pol
Funktions- und Defektanzeige: Betriebszustand über grün-rote Markierung im Sichtfenster erkennbar
Hohes Folgestromlöschvermögen: I_fi von 25 kA_eff

Die Funkenstreckentechnologie des DEHNshield ermöglicht einen kompakten Blitzschutzpotentialausgleich einschließlich Überspannungsschutz für nachgelagerte Endgeräte. Der Kombi-Ableiter erfüllt die Mindestanforderungen an das Blitzstromableitvermögen nach VDE 0100-534. Für die netzseitige Absicherung ist ein maximaler Überstromschutz von 160 A gG angegeben.

Herstellertyp	DSH TNC 255
Artikelnummer	941300
SPD-Klasse	Typ 1 + Typ 2 / Class I + Class II
Netzsystem	TN-C
Höchste Dauerspannung AC	255 V, 50/60 Hz
Gesamt-Blitzstoßstrom (10/350 µs)	37,5 kA
Blitzstoßstrom L-PEN (10/350 µs)	12,5 kA
Schutzpegel	≤ 1,5 kV
Folgestromlöschvermögen	25 kA_eff
Max. netzseitiger Überstromschutz	160 A gG
Zulassungen	KEMA, VDE, UL

Weitere Informationen

Schutzart:	IP20
Polzahl:	3

Herstellerinformation

Dehn SE
Hans-Dehn-Straße 1
92318 Neumarkt i.d.OPf.
Bayern
Deutschland
info@dehn.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
