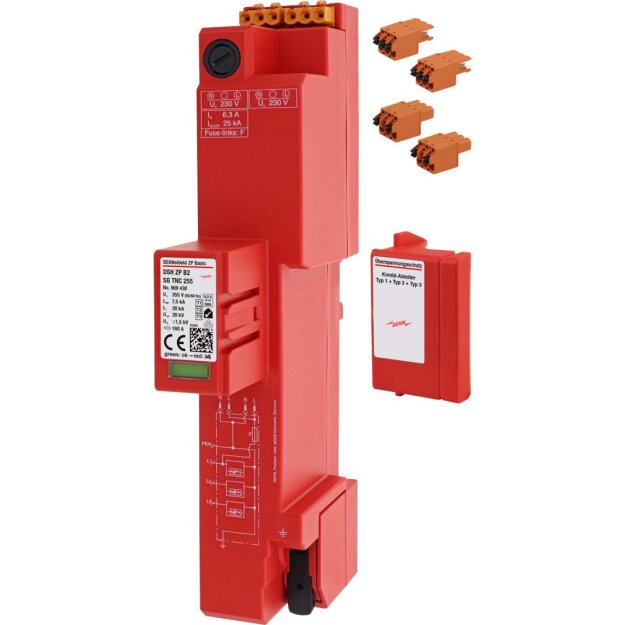

Dehn 909430 Kombi-Ableiter Typ1+2+3 DEHNshield ZP Basic 2 SG für TNC-Systeme

Artikelnummer: 909430 Dehn-909430_4013364409842
Hersteller: Dehn
EAN: 4013364409842

UVP: 577,27 €

235,00 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNshield ZP B2 SG TNC 255 Kombi-Ableiter Typ 1 + 2 + 3

Der DEHNshield ZP B2 SG TNC 255 909430 ist ein Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 für TN-C-Systeme. Der Blitzstrom- und Überspannungsableiter ist für den Einsatz im Hauptstromversorgungssystem in 3+0-Schaltung bei Wohngebäuden ohne äußeren Blitzschutz ausgelegt und eignet sich auch bei Freileitungseinspeisung. Zusätzlich verfügt die SG-Ausführung über eine integrierte, überstromgeschützte 230-V-Spannungsversorgung für RfZ und APZ nach VDE-AR-N 4100.

Kombi-Ableiter Typ 1 + Typ 2 + Typ 3: kombinierter Blitzstrom-, Überspannungs- und Endgeräteschutz nach EN 61643-11 und IEC 61643-11
Für TN-C-Systeme: ausgelegt für den Einsatz im Hauptstromversorgungssystem in 3+0-Schaltung
22,5 kA Gesamt-Blitzstoßstrom: Gesamt-Blitzstoßstrom I_total bei einer Impulsform von 10/350 µs
7,5 kA Blitzstoßstrom L-PEN: Blitzstoßstrom I_imp je Schutzpfad bei 10/350 µs
Schutzpegel ≤ 1,5 kV: definierter Schutzpegel für den Überspannungsschutz im TN-C-System
230-V-Spannungsversorgung für RfZ und APZ: integrierte, überstromgeschützte Spannungsversorgung nach VDE-AR-N 4100
RAC-Funkenstreckentechnologie: leistungsfähiger Blitz- und Überspannungsschutz nahe am Einspeisepunkt der elektrischen Anlage
Werkzeuglose Montage: Click + Power-Anschlusstechnik für die Sammelschienenkontaktierung

Der DEHNshield ZP B2 SG TNC 255 ist für eine höchste Dauerspannung von 255 V AC bei 50/60 Hz ausgelegt. Die integrierte Funktionsüberwachung kontrolliert die Schutzpfade, während eine grün-rote Markierung im Sichtfenster den Gerätezustand anzeigt. Der maximal zulässige netzseitige Überstromschutz beträgt 160 A gG.

Herstellertyp	DSH ZP B2 SG TNC 255
Artikelnummer	909430
SPD-Klasse	Typ 1 + Typ 2 + Typ 3 / Class I + Class II + Class III
Netzsystem	TN-C
Schaltung	3+0
Höchste Dauerspannung AC	255 V, 50/60 Hz
Gesamt-Blitzstoßstrom (10/350 µs)	22,5 kA
Blitzstoßstrom L-PEN (10/350 µs)	7,5 kA
Schutzpegel	≤ 1,5 kV
Leerlaufspannung Hybridgenerator	20 kV
Max. netzseitiger Überstromschutz	160 A gG
Spannungsversorgung	Überstromgeschützte 230-V-Spannungsversorgung für RfZ / APZ
Zulassung	VDE

Weitere Informationen

Schutzart:	IP30
Polzahl:	3

Herstellerinformation

Dehn SE
Hans-Dehn-Straße 1
92318 Neumarkt i.d.OPf.
Bayern
Deutschland
info@dehn.de

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
