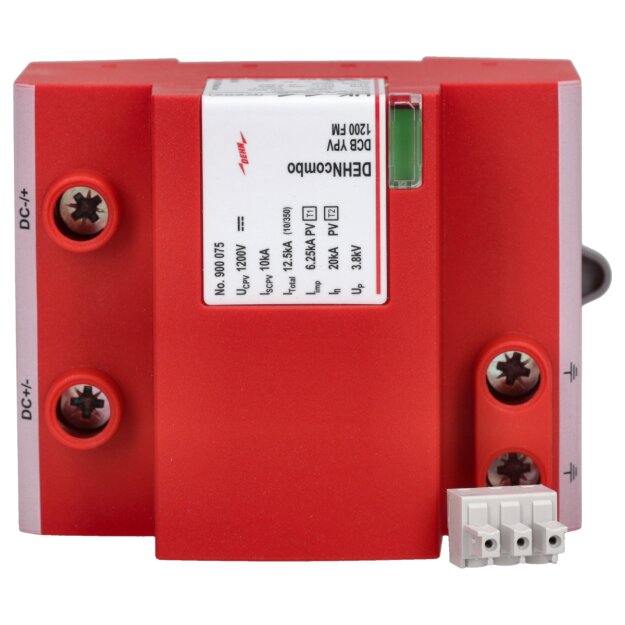

Dehn 900075 Kombiableiter DEHNcombo YPV FM für Photovoltaik-Systeme bis 1200V DC

Dehn 900075 Kombiableiter DEHNcombo YPV FM für Photovoltaik-Systeme bis 1200V DC

Artikelnummer: 900075 Dehn-900075_6942299504538
Hersteller: Dehn
EAN: 6942299504538

UVP: 460,05 €

207,00 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNcombo YPV 1200 FM Kombi-Ableiter Typ 1 + Typ 2 für PV-Anlagen

Der DEHNcombo YPV 1200 FM 900075 ist ein anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise bis 1200 V DC. Der kombinierte Blitzstrom- und Überspannungsableiter schützt PV-Wechselrichter vor transienten Überspannungen und den Auswirkungen direkter Blitzeinschläge. Ein potentialfreier Fernmeldekontakt mit Wechsler ermöglicht zusätzlich die externe Signalisierung des Gerätezustands.

PV-Kombi-Ableiter Typ 1 + Typ 2: kombinierter Blitzstrom- und Überspannungsschutz nach EN 61643-31 und IEC 61643-31
Für PV-Anlagen bis 1200 V DC: maximale PV-Spannung U_CPV von 1200 V
Fehlerresistente Y-Schaltung: reduziert das Risiko einer Beschädigung des Überspannungsschutzes bei Isolationsfehlern im PV-Generatorkreis
12,5 kA Gesamt-Blitzstoßstrom: I_total bei einer Impulsform von 10/350 µs
6,25 kA Blitzstoßstrom: I_imp je Schutzpfad DC+–PE und DC−–PE bei 10/350 µs
Schutzpegel < 3,8 kV: definierter Überspannungsschutz zwischen DC+/DC− und PE
10 kA Kurzschlussfestigkeit: Kurzschlussfestigkeit I_SCPV für Photovoltaik-Generatorstromkreise
Potentialfreier Fernmeldekontakt: Wechsler zur externen Meldung des Gerätezustands

Die Bemessungsspannung ist bei allen Schutzpfaden des DEHNcombo YPV 1200 FM gleich, wodurch der Kombi-Ableiter auch in geerdeten PV-Systemen eingesetzt werden kann. Eine grün-rote Markierung im Sichtfenster dient als Funktions- und Defektanzeige. Der Überspannungsschutz ist für Photovoltaik-Systeme gemäß IEC 60364-7-712 beziehungsweise DIN VDE 0100-712 vorgesehen.

Herstellertyp	DCB YPV 1200 FM
Artikelnummer	900075
SPD-Klasse	Typ 1 + Typ 2 / Class I + Class II
Anwendung	Photovoltaik-Generatorstromkreise
Max. PV-Spannung U_CPV	≤ 1200 V DC
Kurzschlussfestigkeit I_SCPV	10 kA
Gesamt-Blitzstoßstrom (10/350 µs)	12,5 kA
Blitzstoßstrom DC+/DC− – PE (10/350 µs)	6,25 kA
Schutzpegel U_P	< 3,8 kV
Schutzschaltung	Fehlerresistente Y-Schaltung
Fernmeldekontakt	Potentialfrei, Wechsler
Zulassungen	KEMA, UL

Weitere Informationen

Schutzart:	IP20
Polzahl:	2
