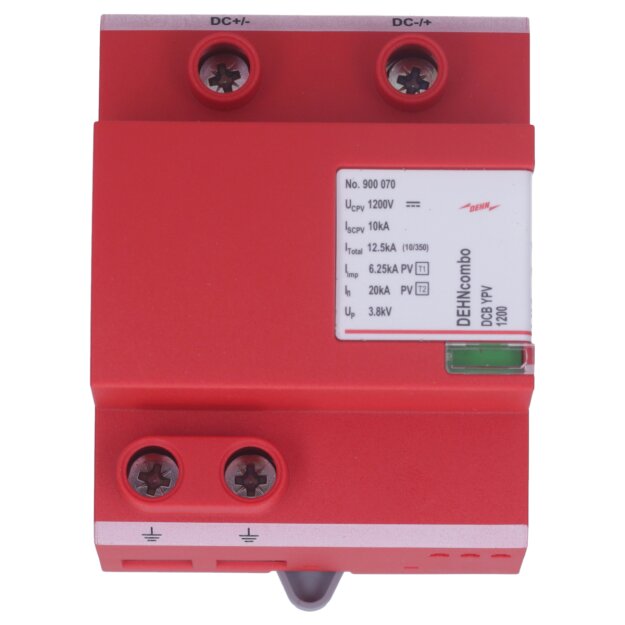

Dehn 900070 Kombiableiter DEHNcombo YPV für Photovoltaik-Systeme bis 1200V DC

Dehn 900070 Kombiableiter DEHNcombo YPV für Photovoltaik-Systeme bis 1200V DC

Artikelnummer: 900070 Dehn-900070_6942299504521
Hersteller: Dehn
EAN: 6942299504521

UVP: 391,27 €

109,80 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

DEHNcombo YPV 1200 Kombi-Ableiter Typ 1 + Typ 2 für PV-Anlagen

Der DEHNcombo YPV 1200 900070 ist ein anschlussfertiger Kombi-Ableiter Typ 1 + Typ 2 für Photovoltaik-Generatorstromkreise bis 1200 V DC. Der kombinierte Blitzstrom- und Überspannungsableiter schützt Photovoltaik-Wechselrichter vor transienten Überspannungen und den Auswirkungen direkter Blitzeinschläge. Die fehlerresistente Y-Schaltung ermöglicht einen zuverlässigen Einsatz in PV-Stromversorgungssystemen und ist auch für geerdete Systeme geeignet.

PV-Kombi-Ableiter Typ 1 + Typ 2: kombinierter Blitzstrom- und Überspannungsschutz nach EN 61643-31 und IEC 61643-31
Für PV-Anlagen bis 1200 V DC: maximale PV-Spannung U_CPV von 1200 V
Fehlerresistente Y-Schaltung: reduziert das Risiko einer Beschädigung des Überspannungsschutzes bei Isolationsfehlern im PV-Generatorkreis
12,5 kA Gesamtableitstoßstrom: I_total bei einer Impulsform von 10/350 µs
6,25 kA Blitzstoßstrom: I_imp je Schutzpfad DC+–PE und DC−–PE bei 10/350 µs
Schutzpegel < 3,8 kV: definierter Spannungsschutz zwischen DC+/DC− und PE
10 kA Kurzschlussfestigkeit: Kurzschlussfestigkeit I_SCPV für den Einsatz im PV-Generatorstromkreis
Kompakte Bauform: platzoptimiertes Gehäuse mit einer Breite von nur 4 Teilungseinheiten

Die Bemessungsspannung ist bei allen Schutzpfaden des DEHNcombo YPV 1200 gleich, wodurch der Kombi-Ableiter auch in geerdeten PV-Systemen eingesetzt werden kann. Eine grün-rote Markierung im Sichtfenster dient als Funktions- und Defektanzeige. Der Überspannungsschutz ist für Photovoltaik-Systeme gemäß IEC 60364-7-712 beziehungsweise DIN VDE 0100-712 vorgesehen.

Herstellertyp	DCB YPV 1200
Artikelnummer	900070
SPD-Klasse	Typ 1 + Typ 2 / Class I + Class II
Anwendung	Photovoltaik-Generatorstromkreise
Max. PV-Spannung U_CPV	≤ 1200 V DC
Kurzschlussfestigkeit I_SCPV	10 kA
Gesamtableitstoßstrom (10/350 µs)	12,5 kA
Blitzstoßstrom DC+/DC− – PE (10/350 µs)	6,25 kA
Schutzpegel U_P	< 3,8 kV
Schutzschaltung	Fehlerresistente Y-Schaltung
Einbaubreite	4 TE
Zulassungen	KEMA, UL

Weitere Informationen

Schutzart:	IP20
Polzahl:	2
