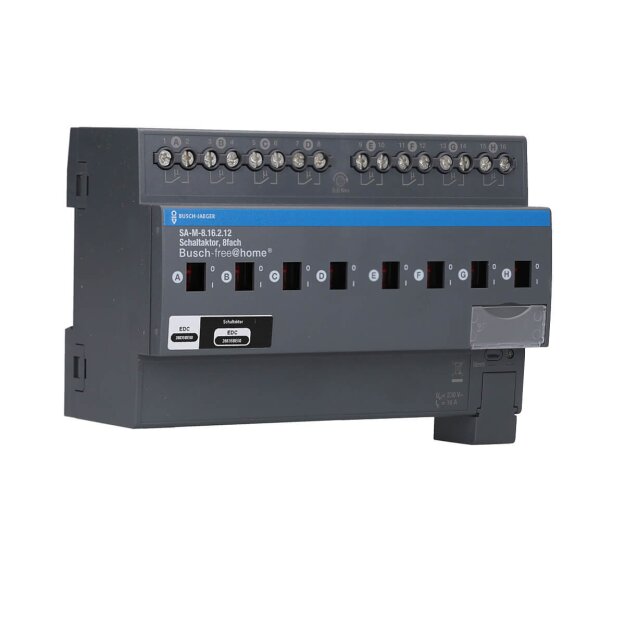

Busch-Jaeger SA-M-8.16.2.12 Schaltaktor, 8fach 16 A, REG 2CDG510026R0021

Busch-Jaeger SA-M-8.16.2.12 Schaltaktor, 8fach 16 A, REG 2CDG510026R0021

Artikelnummer: 2CDG510026R0021 Busch-Jaeger-2CDG51002_4053546111262
Hersteller: Busch-Jaeger
EAN: 4053546111262

UVP: 428,40 €

269,21 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Busch-Jaeger SA-M-8.16.2.12 Schaltaktor 8fach 16 A REG für Busch-free@home®

Der Busch-Jaeger SA-M-8.16.2.12 Schaltaktor 8fach 16 A REG ist ein Reiheneinbaugerät für Busch-free@home® und dient zum Schalten elektrischer Verbraucher innerhalb einer drahtgebundenen free@home TP Installation. Mit 8 unabhängigen potenzialfreien Kontakten, einem Bemessungsstrom von 16 A und einer maximalen Schaltleistung von 2500 W eignet sich der Aktor für umfangreichere Smart-Home-Installationen im Elektroverteiler. Die integrierte Handbedienung je Ausgang sowie die Schaltstellungsanzeige unterstützen eine klare Inbetriebnahme, Prüfung und Bedienung direkt am Gerät.

Schaltaktor 8fach für Busch-free@home®: REG-Aktor zur Steuerung von bis zu 8 elektrischen Verbrauchern über das free@home TP Bussystem.
Busch-Jaeger SA-M-8.16.2.12: geeignet für drahtgebundene Smart-Home-Installationen innerhalb der Produktreihe Busch-free@home®.
8 unabhängige potenzialfreie Kontakte: ermöglicht das separate Schalten einzelner Verbraucher, Stromkreise oder Lastgruppen.
16 A Standard-Reihe: ausgelegt zum Schalten ohmscher Lasten nach AC1 mit einem Bemessungsstrom von 16 A.
Hohe Schaltleistung: maximale Schaltleistung von 2500 W bei 230 V AC Ausgangsspannung und maximalem Schaltstrom von 16 A.
Handbedienung je Ausgang: jeder Kontakt kann direkt am Gerät manuell bedient werden.
Schaltstellungsanzeige EIN / AUS: der aktuelle Zustand des jeweiligen Kontakts wird am Gerät angezeigt.
REG-Gerät für DIN-Schienenmontage: vorgesehen für den Einbau in geeignete Elektroverteilungen mit einer Breite von 8 Teilungseinheiten.
LED-Anzeige am Gerät: eine integrierte LED unterstützt die Übersicht bei Betrieb, Inbetriebnahme und Diagnose.
Schutzart IP20: für geschützte Innenbereiche und den fachgerechten Einbau im Verteiler ausgelegt.
Elektrische Kenndaten: Spannungsbereich 230 V AC, Ausgangsspannung 230 V AC und Verlustleistung 8 W.
Kompakte Verteilerabmessungen: 140 mm Breite, 90 mm Höhe und 63,5 mm Tiefe bei einem Nettogewicht von 0,406 kg.
Eindeutige Artikeldaten: Typ SA-M-8.16.2.12, Bestellnummer 2CDG510026R0021, EAN 4053546111262.

Weitere Informationen

Serie:	Busch-free@home® free@home®
Montageart:	REG
Smart-Home-System:	Busch-free@home
Bemessungsstrom:	16 A

Technische Daten und Merkmale zu Busch-Jaeger SA-M-8.16.2.12 Schaltaktor, 8fach 16 A, REG 2CDG510026R0021:

Bussystem KNX	nein
Bussystem KNX-RF (Funk)	nein
Bussystem Funkbus	nein
Bussystem LON	nein
Bussystem Powernet	nein
Andere Bussysteme	sonstige
Funk bidirektional	-
Montageart	REG
Breite in Teilungseinheiten	8
Vor Ort-/Handbedienung	-
Mit LED-Anzeige	ja
Anzahl der digitalen Eingänge	-
Max. Schaltleistung	2500 W
Max. Schaltleistung LED	-
Ausgangsleistung	2500 W
Geeignet für C-Last	nein
Max. Anzahl der Schaltausgänge	8
Max. Schaltstrom	16 A
Bemessungsstrom	16 A
Bemessungsbetriebsspannung	230 V
Verschiedene Phasen anschließbar	ja
Leistungsaufnahme	-
Mit Busankopplung	nein
Busmodul abnehmbar	nein
Min. Tiefe der Gerätedose	63,5 mm
Modulare Erweiterungsmöglichkeit	nein
Schutzart (IP)	IP20
