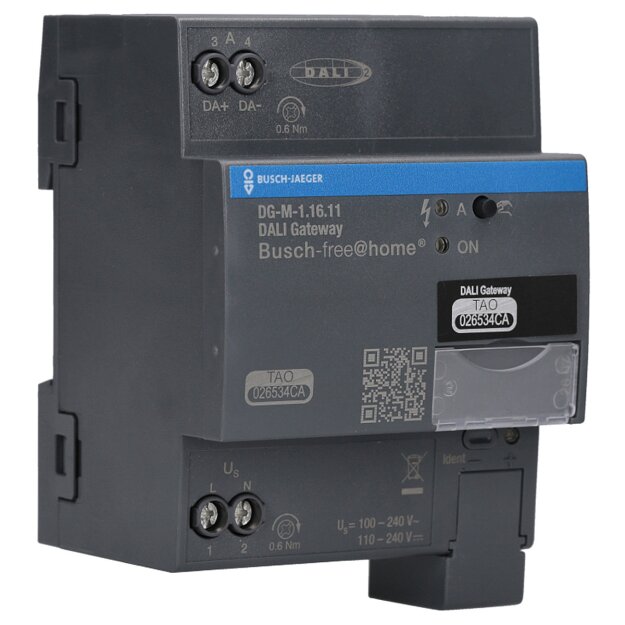

Busch-Jaeger DALI-Gateway DG-M-1.16.11 / 2CDG510012R0021

Busch-Jaeger DALI-Gateway DG-M-1.16.11 / 2CDG510012R0021

Artikelnummer: 2CDG510012R0021 BJ-2CDG510012R0021_4016779067416
Hersteller: Busch-Jaeger
EAN: 4016779067416

UVP: 633,08 €

397,83 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

Busch-Jaeger DG-M-1.16.11 DALI-Gateway 1–16fach REG für Busch-free@home®

Das Busch-Jaeger DG-M-1.16.11 DALI-Gateway REG verbindet Busch-free@home® mit der digitalen Lichtsteuerung über DALI. Das Reiheneinbaugerät dient zum Ansteuern von bis zu 16 DALI Teilnehmern über einen DALI Ausgang und eignet sich für drahtgebundene free@home TP Installationen mit moderner Lichtsteuerung. Unterstützt werden DT6 für Standard-DALI-Befehle nach EN 62386-102, DT8 für Farbtemperatur Tc und RGB(W) nach EN 62386-209 sowie alle DALI-Teilnehmer vom Typ 0. Die integrierte DALI Spannungsversorgung, automatische DALI Adressierung und Inbetriebnahme über die free@home Benutzeroberfläche ermöglichen eine strukturierte Integration von DALI Leuchten in das Busch-free@home® System.

DALI-Gateway REG für Busch-free@home®: Reiheneinbaugerät zur Ansteuerung von DALI Teilnehmern über das free@home TP Bussystem.
Busch-Jaeger DG-M-1.16.11: Gateway aus der Produktreihe Busch-free@home® für die Verbindung von Smart-Home-Steuerung und DALI Lichttechnik.
1 DALI Ausgang für bis zu 16 Teilnehmer: geeignet für maximal 16 DALI Teilnehmer an einem Ausgang.
Unterstützung von DT6: verarbeitet Standard-DALI-Befehle nach EN 62386-102.
Unterstützung von DT8: geeignet für Farbtemperatur Tc sowie RGB(W)-Ansteuerung nach EN 62386-209.
Kompatibel mit DALI Device Type 0: unterstützt alle DALI-Teilnehmer vom Typ 0.
Integrierte DALI Spannungsversorgung: versorgt die angeschlossenen DALI Teilnehmer direkt über das Gateway.
Flexible Lichtsteuerung: Ansteuerung einzelner DALI Teilnehmer oder Steuerung über free@home Gruppen und Szenen möglich.
Erweiterte Steuerfunktionen: Treppenlicht-, Sperren- und Zwangsführungsfunktion stehen für typische Gebäudefunktionen zur Verfügung.
Automatische DALI Adressierung: die Adressierung der DALI Teilnehmer erfolgt automatisch.
Inbetriebnahme über free@home Benutzeroberfläche: Einrichtung ausschließlich über die free@home Oberfläche; Programmierung bei angelegter Busspannung über das Web-Interface des System Access Points.
Für Single-Master-Betrieb: ausgelegt für den Betrieb als einzelner steuernder Master innerhalb der DALI Installation.
Software updatebar: das Gerät unterstützt Software-Updates und bleibt damit systemseitig wartbar.
DIN-Schienenmontage im Verteiler: REG-Gerät mit 4 Teilungseinheiten für den Einbau in geeignete Elektroverteilungen.
Statusanzeige über 2 LEDs: zwei integrierte LEDs unterstützen Übersicht, Betrieb und Diagnose am Gerät.
Elektrische Kenndaten: Hilfsspannung 100 bis 240 V AC, Eingangsspannung 85 bis 264 V AC und Verlustleistung 2 W.
Schutzart IP20: vorgesehen für geschützte Innenbereiche und den fachgerechten Einbau im Verteiler.
Kompakte REG-Bauform: 70 mm Breite, 90 mm Höhe und 63,5 mm Tiefe bei einem Nettogewicht von 0,133 kg.
Eindeutige Artikeldaten: Typ DG-M-1.16.11, Bestellnummer 2CDG510012R0021, EAN 4016779067416.

Weitere Informationen

Serie:	Busch-free@home® DALI
Schutzart:	IP20
Montageart:	REG
Smart-Home-System:	Busch-free@home

Technische Daten und Merkmale zu Busch-Jäger DALI-Gateway DG-M-1.16.11 / 2CDG510012R0021:

Bussystem KNX	nein
Bussystem KNX-RF (Funk)	-
Bussystem Funkbus	nein
Bussystem LON	-
Bussystem Powernet	-
Andere Bussysteme	-
Funk bidirektional	nein
Ausführung	-
Montageart	REG
Breite in Teilungseinheiten	4
Anzahl der Kanäle	-
Max. Anzahl der Geräte pro Kanal	-
Demontageschutz	nein
Mit LED-Anzeige	-
Updatefähig	ja
Betriebsspannung	-
Spannungsart	-
Leistungsaufnahme	-
Protokoll	-
Providerabhängig	nein
Visualisierung	nein
Web-Server	nein
Funk-Schnittstelle	nein
IR-Schnittstelle	nein
Schutzart (IP)	IP20
