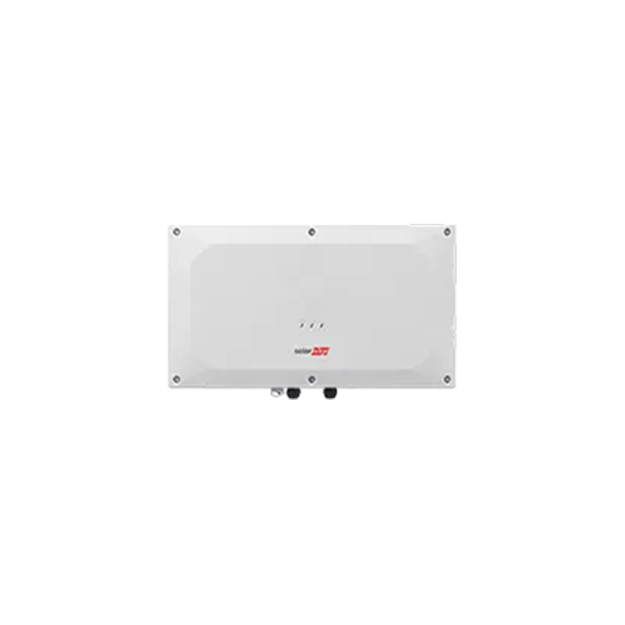

SolarEdge SE100K-RW00IBNM4 Synergy Manager 100 kW ohne DC-Schalter als B-Ware
Der SolarEdge SE100K-RW00IBNM4 ist ein 3-phasiger Synergy Manager für große Photovoltaikanlagen mit SolarEdge Synergy-Technologie. Das Gerät ist für den Einsatz in gewerblichen PV-Systemen ausgelegt und bildet zusammen mit den passenden Synergy-Einheiten ein modulares Wechselrichtersystem mit 100 kW AC-Nennleistung.
Die Synergy-Technologie ermöglicht eine schnelle Systeminstallation, eine Vorab-Inbetriebnahme zur Prüfung von Systemkomponenten und Verkabelung sowie eine hohe Anlagenverfügbarkeit durch den unabhängigen Betrieb der einzelnen Synergy-Einheiten. Die Variante SE100K-RW00IBNM4 ist ohne integrierten DC-Schalter ausgeführt und verfügt über MC4-Anschlüsse sowie integrierten DC-Überspannungsschutz Typ 2.
Als B-Ware kann der Artikel optische Gebrauchsspuren, beschädigte Originalverpackung oder bereits geöffnete Verpackung aufweisen. Die technische Funktion bleibt davon unberührt, sofern nicht ausdrücklich anders angegeben.
- SolarEdge Synergy Manager für 3-phasige PV-Großanlagen mit 100 kW AC-Nennleistung
- Modulares Wechselrichtersystem mit Synergy Manager und passenden Synergy-Einheiten
- Ohne integrierten DC-Schalter für Anlagenkonzepte mit separater DC-Trennung nach Planungsvorgabe
- MC4-Anschlüsse für die DC-seitige Verbindung innerhalb kompatibler SolarEdge Synergy-Systeme
- Integrierter DC-Überspannungsschutz Typ 2 für zusätzlichen Schutz gegen Überspannungsereignisse
- Integrierter RS485-Überspannungsschutz Typ 2 zur Absicherung der Kommunikationsschnittstelle
- Vorab-Inbetriebnahmefunktion zur Validierung von Systemkomponenten und Verkabelung vor Netzanschluss
- Überwachung auf Modulebene in Verbindung mit SolarEdge Leistungsoptimierern
- Integrierte Lichtbogenerkennung und integrierte PID-Korrektur für den professionellen Anlagenbetrieb
- SetApp-Inbetriebnahme über mobile Anwendung mit integriertem WLAN-Accesspoint
- Kommunikationsschnittstellen mit 2 x RS485, Ethernet sowie optional WLAN und Mobilfunk
- IP65-Schutzart für die Montage im Innen- und Außenbereich
Technische Merkmale
| Hersteller | SolarEdge |
| Artikelnummer | SE100K-RW00IBNM4 |
| Artikeltyp | Synergy Manager / 3-Phasen-Wechselrichtersystem |
| Zustand | B-Ware |
| AC-Nennleistung | 100.000 W |
| Maximale AC-Scheinleistung | 100.000 VA |
| AC-Ausgangsspannung | 380 / 220 V; 400 / 230 V |
| AC-Frequenz | 50 / 60 Hz ± 5 % |
| Maximaler Dauerausgangsstrom | 145 A pro Phase |
| AC-Ausgang | 3 W + PE, 4 W + PE |
| Unterstützte Netze | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maximale DC-Leistung | 175.000 W |
| Maximale DC-Leistung je Synergy-Einheit | 58.300 W |
| Maximale DC-Eingangsspannung | 1.000 V DC |
| Nominale DC-Eingangsspannung | 750 V DC |
| Maximaler Eingangsstrom | 3 x 48,25 A |
| Maximaler Wirkungsgrad | 98,3 % |
| Europäischer Wirkungsgrad | 98,0 % |
| DC-Schalter | Ohne integrierten DC-Schalter |
| DC-Eingang | 12 / 4 MC4-Paare je Wechselrichter / Synergy-Einheit |
| Kommunikationsschnittstellen | 2 x RS485, Ethernet, optional WLAN, optional Mobilfunk |
| Inbetriebnahme | SolarEdge SetApp mit integriertem WLAN-Accesspoint |
| Lichtbogenerkennung | Integriert, benutzerkonfigurierbar |
| PID-Korrektur | Integriert, nachts aktiv |
| RS485-Überspannungsschutz | Typ 2, integriert, vor Ort austauschbar |
| DC-Überspannungsschutz | Typ 2, integriert, vor Ort austauschbar |
| AC-Überspannungsschutz | Typ 2, optional |
| Anzahl Synergy-Einheiten | 3 |
| Abmessungen Synergy Manager (H x B x T) | 360 x 560 x 295 mm |
| Gewicht Synergy Manager | 18 kg |
| Abmessungen Synergy-Einheit (H x B x T) | 558 x 328 x 273 mm |
| Gewicht Synergy-Einheit | 32 kg |
| Betriebstemperaturbereich | -40 °C bis +60 °C |
| Kühlung | Lüfter, austauschbar |
| Geräuschemission | < 67 dBA |
| Schutzart | IP65 |
FAQ – Häufige Fragen zum SolarEdge SE100K-RW00IBNM4
Handelt es sich beim SolarEdge SE100K-RW00IBNM4 um einen vollständigen Wechselrichter?
Der SE100K-RW00IBNM4 ist der Synergy Manager eines modularen SolarEdge Wechselrichtersystems. Für ein vollständiges 100-kW-System werden zusätzlich passende Synergy-Einheiten benötigt.
Was bedeutet „ohne DC-Schalter“?
Die Ausführung besitzt keinen integrierten DC-Sicherheitsschalter. Die DC-seitige Trennung muss daher entsprechend der Anlagenplanung und den geltenden Installationsvorgaben extern berücksichtigt werden.
Ist der Synergy Manager für SolarEdge Leistungsoptimierer vorgesehen?
Ja, SolarEdge Wechselrichter mit Synergy-Technologie sind für den Betrieb mit SolarEdge Leistungsoptimierern ausgelegt und ermöglichen dadurch unter anderem die Überwachung auf Modulebene.
Kann der SolarEdge SE100K-RW00IBNM4 außen montiert werden?
Ja, laut Hersteller ist das System mit IP65 für den Innen- und Außenbereich geeignet.
Was bedeutet B-Ware bei diesem Artikel?
B-Ware kann beispielsweise eine beschädigte Verpackung, geöffnete Originalverpackung oder optische Gebrauchsspuren aufweisen. Maßgeblich ist die konkrete Zustandsbeschreibung des jeweiligen Artikels.
