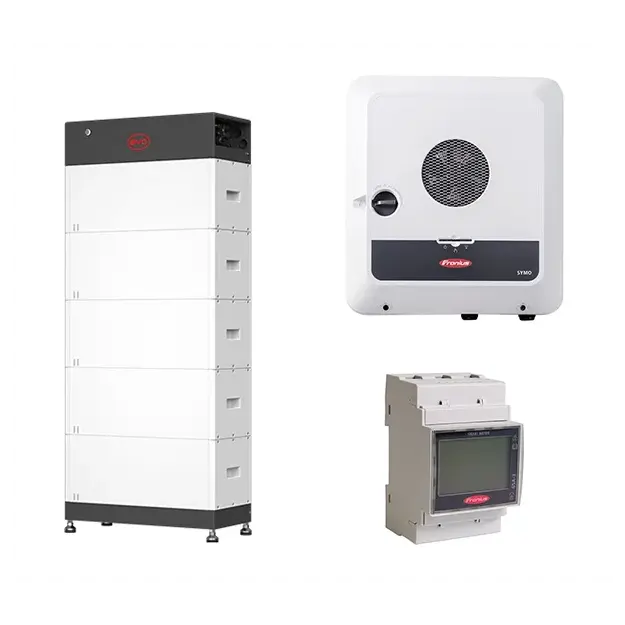

BYD Battery-Box Premium HVM 13.8 Set mit Fronius Symo GEN24 12.0 Plus SC Hybridwechselrichter, 13,8 kWh
Das BYD Battery-Box Premium HVM 13.8 Set mit Fronius Symo GEN24 12.0 Plus SC kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen 12-kW-Hybridwechselrichter. Das DC-gekoppelte PV-Speichersystem ermöglicht die Speicherung überschüssiger Solarenergie und deren spätere Nutzung zur Eigenversorgung. Dadurch lässt sich der Eigenverbrauch einer kompatiblen Photovoltaikanlage erhöhen und der Netzstrombezug reduzieren.
Die BYD Battery-Box Premium HVM 13.8 bietet eine nutzbare Speicherkapazität von 13,8 kWh und besteht aus fünf Batteriemodulen mit jeweils 2,76 kWh. Der Fronius Symo GEN24 12.0 Plus SC verfügt über eine AC-Nennleistung von 12 kW, zwei unabhängige MPP-Tracker und einen integrierten Batterieanschluss. Die Kombination unterstützt ein bedarfsgerechtes Energiemanagement sowie verschiedene Ersatzstromfunktionen bei entsprechender Systemauslegung.
Produktvorteile im Überblick
-
13,8 kWh nutzbare Speicherkapazität durch fünf BYD HVM Batteriemodule mit jeweils 2,76 kWh
-
12 kW dreiphasiger Hybridwechselrichter Fronius Symo GEN24 12.0 Plus SC
-
DC-gekoppeltes Hochvolt-Speichersystem für die Speicherung überschüssiger Photovoltaikenergie
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Modular erweiterbarer Batteriespeicher auf bis zu 22,08 kWh pro kompatiblem Batterieturm
-
Mindestens 96 % Batterie-Roundtrip-Wirkungsgrad unter definierten Betriebsbedingungen
-
Zwei unabhängige MPP-Tracker zur Einbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 18 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
Maximaler Wechselrichterwirkungsgrad von 98,2 % für eine effiziente Energieumwandlung
-
PV Point Ersatzstromfunktion mit bis zu 3.000 VA bei entsprechender Installation
-
Dreiphasiges Full Backup möglich mit geeigneter Umschalteinrichtung und weiteren erforderlichen Komponenten
-
Fronius Solar.web zur Überwachung relevanter Energie- und Betriebsdaten
-
Schutzart IP55 des Batteriespeichers und IP66 des Wechselrichters für geeignete Installationsumgebungen
Technische Daten – BYD Battery-Box Premium HVM 13.8
- Hersteller: BYD
- Produktserie: Battery-Box Premium HVM
- Speichermodell: HVM 13.8
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 5
- Nutzbare Speicherkapazität je Modul: 2,76 kWh
- Nutzbare Gesamtspeicherkapazität: 13,80 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung: 256 V DC
- Betriebsspannungsbereich: 200–295 V DC
- Maximaler Ausgangsstrom: 50 A
- Spitzen-Ausgangsstrom: 75 A für 3 Sekunden
- Batterie-Roundtrip-Wirkungsgrad: mindestens 96 %
- Maximale Anzahl Batteriemodule pro Turm: 8
- Maximale nutzbare Speicherkapazität pro Turm: 22,08 kWh
- Kommunikation: CAN / RS485
- Schutzart: IP55
- Abmessungen (H × B × T): 1.461 × 585 × 298 mm
- Betriebstemperatur: -10 bis +50 °C
- Montageart: Bodenaufstellung
- Installationsbereich: Innenbereich und geeigneter Außenbereich
Technische Daten – Fronius Symo GEN24 12.0 Plus SC
- Hersteller: Fronius
- Modell: Symo GEN24 12.0 Plus SC
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 12.000 W
- Maximale AC-Ausgangsleistung: 12.000 VA
- Maximale PV-Generatorleistung: 18.000 Wp
- Maximale PV-Eingangsleistung: 12.360 W
- Anzahl MPP-Tracker: 2
- DC-Eingangsspannungsbereich PV: 80–1.000 V
- Nutzbarer MPP-Spannungsbereich: 80–800 V
- MPP-Spannungsbereich bei Nennleistung: 295–800 V
- Nominale DC-Eingangsspannung: 610 V
- Maximaler PV-Eingangsstrom: 28 A / 14 A
- Maximaler PV-Kurzschlussstrom: 40 A / 20 A
- Maximaler Batterie-Eingangsstrom: 22 A
- Batterie-Eingangsspannungsbereich: 160–700 V DC
- Maximale DC-Batterie-Eingangs- und Ausgangsleistung: 11.682 W, abhängig vom angeschlossenen Batteriespeicher
- Maximale AC-Ladeleistung: 11.682 W, abhängig vom angeschlossenen Batteriespeicher
- Maximaler Wechselrichterwirkungsgrad: 98,2 %
- Netzanschluss: 3/N/PE, 400/230 V
- Netzfrequenz: 50 / 60 Hz
- Schutzart: IP66
- Abmessungen (H × B × T): 595 × 529 × 180 mm
- Gewicht: 22,75 kg
- Umgebungstemperatur: -25 bis +60 °C
- Kühlung: Geregelte Luftkühlung
- PV Point Ersatzstromleistung: bis zu 3.000 VA
- Full Backup: Dreiphasig mit geeigneter externer Umschalteinrichtung und erforderlichen Systemkomponenten
- Kommunikation: WLAN, Ethernet und RS485
- Monitoring: Fronius Solar.web
13,8 kWh BYD Hochvolt-Batteriespeicher für die Eigenversorgung
Die BYD Battery-Box Premium HVM 13.8 speichert überschüssige Energie aus einer Photovoltaikanlage und stellt sie bei Bedarf wieder zur Verfügung. Die fünf Batteriemodule bieten zusammen eine nutzbare Speicherkapazität von 13,8 kWh. Damit eignet sich die Speicherlösung für entsprechend dimensionierte Photovoltaikanlagen und einen erhöhten Bedarf an zeitversetzt verfügbarer Solarenergie.
Der gespeicherte Solarstrom kann beispielsweise während der Abend- und Nachtstunden oder bei geringer Sonneneinstrahlung genutzt werden. Die direkte DC-Kopplung ermöglicht die Energieübertragung zwischen Photovoltaikanlage und Batteriespeicher ohne vorherige Umwandlung des zu speichernden Solarstroms in Wechselstrom. Dadurch lassen sich zusätzliche Umwandlungsschritte reduzieren.
Modular erweiterbare BYD Battery-Box Premium HVM
Die BYD Battery-Box Premium HVM ist modular aufgebaut und ermöglicht eine flexible Anpassung der Speicherkapazität. Das Set enthält fünf HVM Batteriemodule mit jeweils 2,76 kWh. Durch die Ergänzung weiterer kompatibler Module lässt sich der vorhandene Batterieturm auf bis zu acht Module erweitern.
Damit steigt die nutzbare Speicherkapazität eines einzelnen HVM Batterieturms auf maximal 22,08 kWh. Die Erweiterung erfolgt unter Berücksichtigung der zulässigen Modulanzahl, der technischen Batteriekonfiguration sowie der aktuellen Kompatibilitätsvorgaben von BYD und Fronius.
Bei entsprechend freigegebener Systemkonfiguration können mit kompatiblen Fronius Hybridwechselrichtern auch mehrere BYD Batterietürme parallel betrieben werden. Die zulässige Gesamtkapazität richtet sich nach den geltenden Herstellerfreigaben und der jeweiligen Anlagenkonfiguration.
Fronius Symo GEN24 12.0 Plus SC mit 12 kW
Der enthaltene Fronius Symo GEN24 12.0 Plus SC ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 12 kW. Er übernimmt die Umwandlung des erzeugten Gleichstroms in netzkonformen Wechselstrom und ermöglicht gleichzeitig die Einbindung eines kompatiblen Hochvolt-Batteriespeichers.
Die beiden unabhängigen MPP-Tracker unterstützen die Anbindung unterschiedlicher PV-Modulgruppen, beispielsweise bei verschiedenen Dachausrichtungen. Der Wechselrichter ist für eine maximale PV-Generatorleistung von 18 kWp ausgelegt und verfügt über eine maximale PV-Eingangsleistung von 12,36 kW.
Der maximale Wechselrichterwirkungsgrad beträgt 98,2 %. Der integrierte Batterieanschluss unterstützt einen DC-Spannungsbereich von 160 bis 700 V. Die tatsächlich verfügbare Lade- und Entladeleistung hängt von der angeschlossenen Batterie, ihrem Ladezustand und den Betriebsbedingungen ab.
Lithium-Eisenphosphat-Technologie für stationäre PV-Speicher
Die BYD Battery-Box Premium HVM verwendet Lithium-Eisenphosphat-Zellen (LFP). Diese Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Energiespeichersysteme.
Das Hochvolt-Speichersystem arbeitet bei der HVM 13.8 Konfiguration mit einer Nennspannung von 256 V DC und einem Betriebsspannungsbereich von 200 bis 295 V DC. Der Batteriespeicher erreicht unter definierten Bedingungen einen Roundtrip-Wirkungsgrad von mindestens 96 %.
Die Schutzart IP55 ermöglicht eine Aufstellung in geeigneten Innen- und Außenbereichen unter Einhaltung der vorgesehenen Umgebungsbedingungen. Für den Aufbau des Batterieturms wird ein ebener und ausreichend tragfähiger Untergrund benötigt.
Intelligentes Energiemanagement mit Fronius Solar.web
Die Kombination aus BYD Batteriespeicher und Fronius Hybridwechselrichter ermöglicht ein abgestimmtes Energiemanagement innerhalb einer kompatiblen Photovoltaikanlage. Erzeugter Solarstrom kann direkt verbraucht, im Batteriespeicher zwischengespeichert oder entsprechend den geltenden Einstellungen ins öffentliche Stromnetz eingespeist werden.
Über die Fronius Solar.web Plattform lassen sich relevante Informationen zur Photovoltaikerzeugung und zum Anlagenbetrieb einsehen. Mit einem kompatiblen Fronius Smart Meter können zusätzlich Energieflüsse am Netzanschlusspunkt erfasst werden. Diese Messwerte unterstützen eine bedarfsgerechte Speichersteuerung und die Eigenverbrauchsoptimierung.
Ersatzstromversorgung mit PV Point und Full Backup
Der Fronius Symo GEN24 12.0 Plus SC unterstützt verschiedene Ersatzstromfunktionen. Die PV Point Funktion ermöglicht bei entsprechender Installation die Versorgung eines separaten einphasigen Stromkreises mit bis zu 3.000 VA. Die tatsächliche Verfügbarkeit hängt von den jeweiligen Betriebsbedingungen und der Anlagenkonfiguration ab.
Für eine umfassendere Ersatzstromversorgung steht die dreiphasige Full-Backup-Funktion zur Verfügung. Hierfür werden ein kompatibler Batteriespeicher, eine geeignete externe Umschalteinrichtung und die erforderliche Mess- und Steuerungstechnik benötigt.
Bei entsprechender technischer Auslegung können auch dreiphasige Verbraucher im Ersatzstrombetrieb versorgt werden. Die tatsächlich verfügbare Ersatzstromleistung richtet sich nach der Batteriekonfiguration, den Leistungsgrenzen des Wechselrichters und den angeschlossenen Verbrauchern.
Set-Zusammenstellung
- 5 × BYD Battery-Box Premium HVM Batteriemodul mit jeweils 2,76 kWh nutzbarer Speicherkapazität
- 1 × BYD Battery-Box Premium HVM Steuer- und Anschlusseinheit (BCU) mit Basis
- 1 × Fronius Symo GEN24 12.0 Plus SC Hybridwechselrichter mit 12 kW AC-Nennleistung
Hinweis: Die genaue Zusammenstellung des Sets und weiteres Installationszubehör sind anhand der produktspezifischen Stückliste zu prüfen. Je nach Anlagenkonfiguration können zusätzliche Komponenten erforderlich sein, beispielsweise geeignete Batterieanschlussleitungen, ein kompatibler Fronius Smart Meter oder Zubehör für die gewünschte Ersatzstromfunktion. Die Montage, der elektrische Anschluss und die Inbetriebnahme müssen durch qualifiziertes Fachpersonal erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des BYD HVM 13.8 Sets?
Die BYD Battery-Box Premium HVM 13.8 besitzt eine nutzbare Gesamtspeicherkapazität von 13,8 kWh. Sie besteht aus fünf HVM Batteriemodulen mit jeweils 2,76 kWh nutzbarer Kapazität. Die gespeicherte Energie kann bei Bedarf für die Versorgung angeschlossener Verbraucher genutzt werden.
Welche Leistung bietet der Fronius Symo GEN24 12.0 Plus SC Hybridwechselrichter?
Der dreiphasige Fronius Symo GEN24 12.0 Plus SC besitzt eine AC-Nennleistung von 12 kW. Er verfügt über zwei unabhängige MPP-Tracker, unterstützt eine maximale PV-Generatorleistung von 18 kWp und erreicht einen maximalen Wechselrichterwirkungsgrad von 98,2 %.
Kann die BYD Battery-Box Premium HVM 13.8 erweitert werden?
Ja, die BYD Battery-Box Premium HVM ist modular erweiterbar. Der vorhandene Batterieturm enthält fünf Module und kann um bis zu drei weitere kompatible HVM Module ergänzt werden. Ein Batterieturm erreicht mit acht Modulen eine nutzbare Gesamtspeicherkapazität von 22,08 kWh. Die Erweiterung muss die geltenden Kompatibilitätsvorgaben berücksichtigen.
Ist die BYD Battery-Box HVM 13.8 mit dem Fronius Symo GEN24 12.0 Plus SC kompatibel?
Ja, die BYD Battery-Box Premium HVM 13.8 ist mit dem Fronius Symo GEN24 12.0 Plus SC kompatibel. Bei der Installation müssen die freigegebenen Batteriegrößen, erforderlichen Softwarestände und technischen Systemanforderungen berücksichtigt werden.
Ist eine Ersatzstromversorgung mit dem BYD und Fronius Speicherset möglich?
Ja, der Fronius Symo GEN24 12.0 Plus SC unterstützt PV Point und eine dreiphasige Full-Backup-Lösung. Die PV Point Funktion ermöglicht die Versorgung eines separaten einphasigen Stromkreises mit bis zu 3.000 VA. Für Full Backup werden zusätzliche kompatible Komponenten benötigt, insbesondere eine geeignete externe Netzumschalteinrichtung sowie Mess- und Steuerungstechnik.
Welche Aufgabe übernimmt ein Fronius Smart Meter?
Ein kompatibler Fronius Smart Meter erfasst die Energieflüsse am Netzanschlusspunkt und unterstützt die Eigenverbrauchsoptimierung. Die Messdaten ermöglichen die bedarfsgerechte Steuerung des Batteriespeichers sowie eine detaillierte Darstellung der Energieflüsse in Fronius Solar.web. Ob ein Smart Meter Bestandteil des Sets ist, muss anhand der konkreten Set-Zusammenstellung geprüft werden.
Welche Batterietechnologie verwendet die BYD Battery-Box Premium HVM?
Die BYD Battery-Box Premium HVM verwendet Lithium-Eisenphosphat-Technologie (LiFePO4). Diese Zellchemie zeichnet sich durch eine hohe thermische Stabilität aus und ist für stationäre Batteriespeicheranwendungen geeignet.
Kann die BYD Battery-Box Premium HVM 13.8 im Außenbereich installiert werden?
Der Batteriespeicher besitzt die Schutzart IP55 und ist unter Einhaltung der zulässigen Umgebungsbedingungen für geeignete Innen- und Außeninstallationen vorgesehen. Der Betriebstemperaturbereich liegt zwischen -10 und +50 °C. Für die Aufstellung ist ein tragfähiger, ebener Untergrund erforderlich.
Wie lassen sich die Energiedaten des BYD und Fronius Speichersystems überwachen?
Über Fronius Solar.web können bei entsprechender Einrichtung Informationen zur Photovoltaikerzeugung und zum Anlagenbetrieb eingesehen werden. Mit einer geeigneten Messausstattung lassen sich zusätzlich der Ladezustand des Batteriespeichers, der Stromverbrauch und weitere Energieflüsse darstellen.
