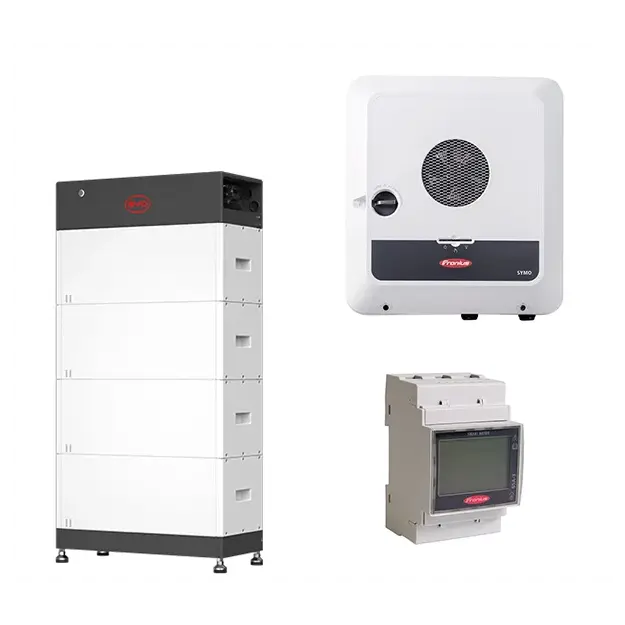

BYD Battery-Box Premium HVM 11.0 Set mit Fronius Symo GEN24 12.0 Plus SC Hybridwechselrichter, 11,04 kWh
Das BYD Battery-Box Premium HVM 11.0 Set mit Fronius Symo GEN24 12.0 Plus SC kombiniert einen modularen Hochvolt-Batteriespeicher mit einem dreiphasigen 12-kW-Hybridwechselrichter. Die DC-gekoppelte Speicherlösung ermöglicht es, überschüssigen Solarstrom einer kompatiblen Photovoltaikanlage zu speichern und bei Bedarf für die Eigenversorgung bereitzustellen. Dadurch lässt sich der Eigenverbrauch selbst erzeugter Energie erhöhen und der Bezug von Netzstrom reduzieren.
Die BYD Battery-Box Premium HVM 11.0 bietet eine nutzbare Speicherkapazität von 11,04 kWh und besteht aus vier HVM Batteriemodulen mit jeweils 2,76 kWh. Der Fronius Symo GEN24 12.0 Plus SC verfügt über eine AC-Nennleistung von 12 kW, zwei unabhängige MPP-Tracker und einen integrierten Batterieanschluss. Gemeinsam bilden die Komponenten ein leistungsfähiges PV-Speichersystem mit intelligentem Energiemanagement und verschiedenen Ersatzstromoptionen.
Produktvorteile im Überblick
-
11,04 kWh nutzbare Speicherkapazität durch vier BYD HVM Batteriemodule mit jeweils 2,76 kWh
-
12 kW dreiphasiger Hybridwechselrichter Fronius Symo GEN24 12.0 Plus SC
-
DC-gekoppeltes Hochvolt-Speichersystem zur effizienten Speicherung überschüssiger Photovoltaikenergie
-
Lithium-Eisenphosphat-Technologie (LFP) mit hoher thermischer Stabilität
-
Modular erweiterbarer Batteriespeicher auf bis zu 22,08 kWh pro kompatiblem Batterieturm
-
Mindestens 96 % Batterie-Roundtrip-Wirkungsgrad unter definierten Testbedingungen
-
Zwei unabhängige MPP-Tracker zur Einbindung unterschiedlicher PV-Modulgruppen
-
Bis zu 18 kWp PV-Generatorleistung bei entsprechender Anlagenplanung
-
Maximaler Wechselrichterwirkungsgrad von 98,2 % bei der Umwandlung von PV-Gleichstrom in Wechselstrom
-
PV Point Ersatzstromfunktion mit bis zu 3.000 VA bei entsprechender Installation
-
Dreiphasiges Full Backup möglich mit geeigneter Umschalteinrichtung und erforderlichen Systemkomponenten
-
Fronius Solar.web zur Überwachung relevanter Energie- und Betriebsdaten
-
IP55-Schutzart des Batteriespeichers und IP66 des Wechselrichters für geeignete Installationsumgebungen
Technische Daten – BYD Battery-Box Premium HVM 11.0
- Hersteller: BYD
- Produktserie: Battery-Box Premium HVM
- Speichermodell: HVM 11.0
- Speichertyp: Hochvolt-Batteriespeicher
- Anzahl Batteriemodule: 4
- Nutzbare Speicherkapazität je Modul: 2,76 kWh
- Nutzbare Gesamtspeicherkapazität: 11,04 kWh
- Batterietechnologie: Lithium-Eisenphosphat (LiFePO4)
- Nennspannung: 204,8 V DC
- Betriebsspannungsbereich: 160–236 V DC
- Maximaler Ausgangsstrom: 50 A
- Spitzen-Ausgangsstrom: 75 A für 3 Sekunden
- Batterie-Roundtrip-Wirkungsgrad: mindestens 96 %
- Maximale Anzahl Batteriemodule pro Turm: 8
- Maximale nutzbare Speicherkapazität pro Turm: 22,08 kWh
- Kommunikationsschnittstellen: CAN / RS485
- Schutzart: IP55
- Abmessungen (H × B × T): 1.228 × 585 × 298 mm
- Gewicht: 153–167 kg, abhängig von der Modulversion
- Betriebstemperatur: -10 bis +50 °C
- Montageart: Bodenaufstellung
- Installationsbereich: Innenbereich und geeigneter Außenbereich
Technische Daten – Fronius Symo GEN24 12.0 Plus SC
- Hersteller: Fronius
- Modell: Symo GEN24 12.0 Plus SC
- Wechselrichtertyp: Dreiphasiger Hybridwechselrichter
- AC-Nennleistung: 12.000 W
- Maximale AC-Ausgangsleistung: 12.000 VA
- Maximale PV-Generatorleistung: 18.000 Wp
- Maximal nutzbare PV-DC-Eingangsleistung: 12.360 W
- Anzahl MPP-Tracker: 2
- DC-Eingangsspannungsbereich PV: 80–1.000 V
- Nutzbarer MPP-Spannungsbereich: 80–800 V
- MPP-Spannungsbereich bei Nennleistung: 295–800 V
- Nominale DC-Eingangsspannung: 610 V
- Maximaler PV-Eingangsstrom: 28 A / 14 A
- Maximaler PV-Kurzschlussstrom: 40 A / 20 A
- Maximaler Batterie-Eingangsstrom: 22 A
- Batterie-Eingangsspannungsbereich: 160–700 V DC
- Maximale AC-Ladeleistung: 11.682 W, abhängig vom angeschlossenen Batteriespeicher
- Maximaler Wechselrichterwirkungsgrad: 98,2 %
- Netzanschluss: 3/N/PE, 400/230 V
- Netzfrequenz: 50 / 60 Hz
- Schutzart: IP66
- Abmessungen (H × B × T): 595 × 529 × 180 mm
- Gewicht: 22,75 kg
- Umgebungstemperatur: -25 bis +60 °C
- Kühlung: Geregelte Luftkühlung
- PV Point Ersatzstromleistung: bis zu 3.000 VA
- Full Backup: Dreiphasig mit geeigneter externer Umschalteinrichtung und erforderlichen Systemkomponenten
- Kommunikation: WLAN, 2 × Ethernet LAN, 2 × RS485
- Monitoring: Fronius Solar.web
11,04 kWh BYD Hochvolt-Batteriespeicher für die Eigenversorgung
Die BYD Battery-Box Premium HVM 11.0 speichert überschüssige Energie aus einer Photovoltaikanlage und stellt sie zu einem späteren Zeitpunkt wieder zur Verfügung. Mit vier Batteriemodulen bietet das System eine nutzbare Gesamtspeicherkapazität von 11,04 kWh.
Die gespeicherte Solarenergie kann beispielsweise während der Abend- und Nachtstunden oder bei geringer Sonneneinstrahlung genutzt werden. Durch die DC-gekoppelte Systemarchitektur lässt sich die erzeugte Energie ohne eine vorherige Umwandlung in Wechselstrom im Batteriespeicher zwischenspeichern. Das reduziert zusätzliche Umwandlungsschritte und unterstützt einen effizienten Speicherbetrieb.
Modular erweiterbare BYD Battery-Box Premium HVM
Die BYD Battery-Box Premium HVM ermöglicht eine flexible Anpassung der Speicherkapazität. Das Set enthält vier HVM Batteriemodule mit jeweils 2,76 kWh. Der modulare Aufbau erlaubt die Erweiterung eines Batterieturms auf bis zu acht kompatible Module mit insgesamt 22,08 kWh nutzbarer Speicherkapazität.
Die Batteriemodule werden innerhalb des Turms über ein internes Stecksystem miteinander verbunden. Für die Erweiterung sind die technischen Vorgaben zur zulässigen Modulanzahl, zur Kompatibilität und zur Systemkonfiguration zu beachten.
Mit geeigneten Fronius Hybridwechselrichtern können abhängig von der freigegebenen Systemkonfiguration mehrere BYD Batterietürme verwendet werden. Die zulässige Gesamtgröße und die Anforderungen an die Parallelschaltung richten sich nach den aktuellen Kompatibilitätsvorgaben.
Fronius Symo GEN24 12.0 Plus SC mit 12 kW
Der Fronius Symo GEN24 12.0 Plus SC ist ein dreiphasiger Hybridwechselrichter mit einer AC-Nennleistung von 12 kW. Er unterstützt die Einbindung kompatibler Hochvolt-Batteriespeicher und übernimmt die Umwandlung des erzeugten Gleichstroms in netzkonformen Wechselstrom.
Mit zwei unabhängigen MPP-Trackern lassen sich unterschiedliche PV-Modulgruppen einbinden, beispielsweise bei abweichenden Dachausrichtungen. Der Wechselrichter unterstützt eine maximale PV-Generatorleistung von 18 kWp und kann davon maximal 12,36 kW DC-Eingangsleistung verarbeiten.
Der maximale Wechselrichterwirkungsgrad beträgt 98,2 %. Die integrierte Batterieanbindung unterstützt einen Spannungsbereich von 160 bis 700 V DC. Die tatsächliche Lade- und Entladeleistung wird durch die angeschlossene Batteriekonfiguration und die jeweiligen Betriebsbedingungen begrenzt.
Intelligentes Energiemanagement mit Fronius Solar.web
Die Kombination aus BYD Batteriespeicher und Fronius Hybridwechselrichter ermöglicht eine bedarfsgerechte Nutzung selbst erzeugter Solarenergie. Die integrierten Energiemanagementfunktionen unterstützen die Verteilung der Energie zwischen Photovoltaikanlage, Batteriespeicher und angeschlossenen Verbrauchern.
Über die Fronius Solar.web Plattform lassen sich relevante Energie- und Betriebsdaten einsehen. Mit einem kompatiblen Fronius Smart Meter können zusätzlich die Energieflüsse am Netzanschlusspunkt erfasst werden. Die Messdaten unterstützen die Eigenverbrauchsoptimierung und ermöglichen eine detaillierte Darstellung des Stromverbrauchs.
Ersatzstromversorgung mit PV Point und Full Backup
Der Fronius Symo GEN24 12.0 Plus SC bietet verschiedene Möglichkeiten zur Ersatzstromversorgung. Die PV Point Funktion ermöglicht bei entsprechender Installation die Versorgung eines separaten einphasigen Stromkreises mit bis zu 3.000 VA. Die tatsächlich verfügbare Leistung richtet sich nach der jeweiligen Betriebs- und Anlagenkonfiguration.
Für eine umfassendere Versorgung steht die dreiphasige Full-Backup-Funktion zur Verfügung. Hierfür werden ein kompatibler Batteriespeicher, eine geeignete externe Umschalteinrichtung sowie die erforderliche Mess- und Steuerungstechnik benötigt.
Die Full-Backup-Funktion ermöglicht bei entsprechender Auslegung die Versorgung ausgewählter beziehungsweise entsprechend eingebundener Stromkreise bei einem Netzausfall. Die verfügbare Ersatzstromleistung hängt von der Batterie, dem Wechselrichter und der technischen Auslegung des Gesamtsystems ab.
Set-Zusammenstellung
- 4 × BYD Battery-Box Premium HVM Batteriemodul mit jeweils 2,76 kWh nutzbarer Speicherkapazität
- 1 × BYD Battery-Box Premium HVS/HVM Steuer- und Anschlusseinheit (BCU) mit Basis
- 1 × Fronius Symo GEN24 12.0 Plus SC Hybridwechselrichter mit 12 kW AC-Nennleistung
Hinweis: Für die vollständige Installation können weitere Komponenten erforderlich sein, beispielsweise geeignete Batterieverbindungskabel, ein kompatibler Fronius Smart Meter sowie Zubehör für die gewünschte Ersatzstromfunktion. Die genaue Set-Zusammenstellung ist vor der Installation anhand der produktspezifischen Stückliste zu prüfen. Die Montage, der elektrische Anschluss und die Inbetriebnahme müssen durch qualifiziertes Fachpersonal erfolgen.
Häufig gestellte Fragen (FAQ)
Wie hoch ist die nutzbare Speicherkapazität des BYD HVM 11.0 Sets?
Die BYD Battery-Box Premium HVM 11.0 bietet eine nutzbare Speicherkapazität von 11,04 kWh. Sie besteht aus vier HVM Batteriemodulen mit jeweils 2,76 kWh nutzbarer Kapazität. Die gespeicherte Energie kann zur zeitversetzten Versorgung angeschlossener Verbraucher genutzt werden.
Welche Leistung bietet der Fronius Symo GEN24 12.0 Plus SC Hybridwechselrichter?
Der dreiphasige Fronius Symo GEN24 12.0 Plus SC verfügt über eine AC-Nennleistung von 12 kW. Er besitzt zwei unabhängige MPP-Tracker, unterstützt eine maximale PV-Generatorleistung von 18 kWp und erreicht einen maximalen Wechselrichterwirkungsgrad von 98,2 %.
Kann die BYD Battery-Box Premium HVM 11.0 nachträglich erweitert werden?
Ja, der Batteriespeicher ist modular aufgebaut. Der vorhandene Batterieturm besteht aus vier HVM Modulen und kann auf bis zu acht kompatible Module erweitert werden. Damit lässt sich eine nutzbare Speicherkapazität von bis zu 22,08 kWh pro Turm erreichen. Die Erweiterung muss den geltenden Kompatibilitäts- und Installationsvorgaben entsprechen.
Ist die BYD Battery-Box HVM 11.0 mit dem Fronius Symo GEN24 12.0 Plus SC kompatibel?
Ja, die BYD Battery-Box Premium HVM 11.0 ist für den Betrieb mit kompatiblen Fronius Symo GEN24 Plus SC Hybridwechselrichtern freigegeben. Bei der Installation müssen die erforderlichen Softwarestände, Batterieparameter und technischen Systemanforderungen berücksichtigt werden.
Ist eine Ersatzstromversorgung mit dem BYD und Fronius Speicherset möglich?
Ja, der Fronius Symo GEN24 12.0 Plus SC unterstützt die PV Point Funktion mit bis zu 3.000 VA sowie eine dreiphasige Full-Backup-Lösung. Für Full Backup werden zusätzliche Komponenten benötigt, insbesondere eine geeignete externe Umschalteinrichtung und kompatible Mess- und Steuerungstechnik.
Welche Aufgabe übernimmt ein Fronius Smart Meter?
Ein kompatibler Fronius Smart Meter erfasst die Energieflüsse am Netzanschlusspunkt und unterstützt die Eigenverbrauchsoptimierung. Er liefert Messwerte für die Steuerung des Batteriespeichers und die Darstellung relevanter Energieinformationen in Fronius Solar.web. Ob ein Smart Meter Bestandteil des Sets ist, muss anhand der konkreten Set-Zusammenstellung geprüft werden.
Welche Batterietechnologie verwendet die BYD Battery-Box Premium HVM?
Die BYD Battery-Box Premium HVM nutzt Lithium-Eisenphosphat-Zellen (LiFePO4). Diese Batterietechnologie zeichnet sich durch eine hohe thermische Stabilität aus und eignet sich für stationäre Energiespeichersysteme.
Kann die BYD Battery-Box Premium HVM im Außenbereich installiert werden?
Der Batteriespeicher besitzt die Schutzart IP55 und ist unter Einhaltung der zulässigen Umgebungsbedingungen für geeignete Innen- und Außeninstallationen vorgesehen. Der Betriebstemperaturbereich liegt zwischen -10 und +50 °C. Für die Aufstellung wird ein geeigneter, tragfähiger und ebener Untergrund benötigt.
Wie lassen sich die Energiedaten des BYD und Fronius Speichersystems überwachen?
Über Fronius Solar.web können Informationen zur Photovoltaikerzeugung und zum Anlagenbetrieb eingesehen werden. Bei entsprechender Systemkonfiguration und mit geeigneter Messtechnik lassen sich auch die Batteriespeicherung, der Stromverbrauch und weitere Energieflüsse überwachen.
