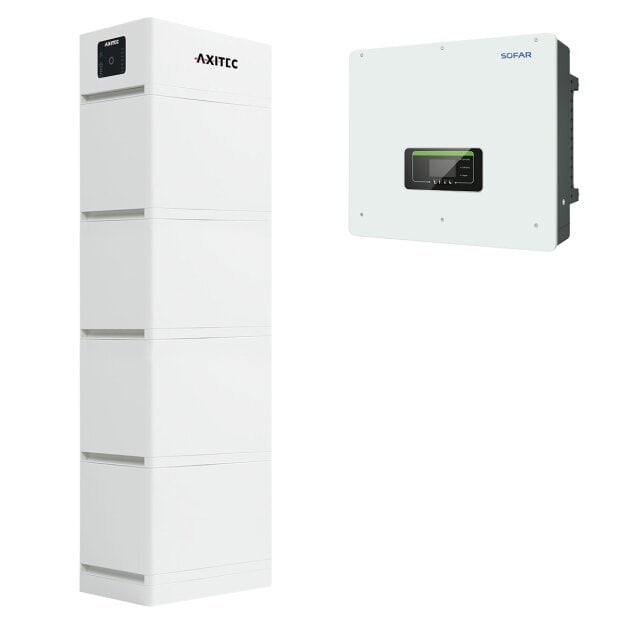

AXIstorage Li SV2 13.5 mit SOFAR HYD 20KTL-3PH Hybridwechselrichter
Das AXIstorage Li SV2 13.5 Batteriespeicher-Set kombiniert 13,5 kWh nutzbare Speicherkapazität mit dem dreiphasigen SOFAR HYD 20KTL-3PH Hybridwechselrichter. Mit 20 kW AC-Nennleistung verbindet der Wechselrichter die Solarstromerzeugung und die Nutzung eines Hochvolt-Batteriespeichers in einem System. Überschüssige Photovoltaik-Energie lässt sich speichern und beispielsweise in den Abendstunden zur Versorgung elektrischer Verbraucher einsetzen.
Vier AXITEC Batteriemodule mit Lithium-Eisenphosphat-Zellen bilden zusammen mit der Batteriesteuereinheit den modularen Stromspeicher. Zwei unabhängige MPP-Tracker und insgesamt vier Stringeingänge ermöglichen eine flexible PV-Anlagenplanung, etwa bei unterschiedlich ausgerichteten Dachflächen. Der mitgelieferte Energiezähler erfasst die Energieflüsse am Netzanschlusspunkt für die Systemregelung.
Vorteile des Batteriespeicher-Sets
-
13,5 kWh nutzbarer PV-Speicher: Solarenergie für den späteren Eigenverbrauch speichern und den Netzstrombezug bedarfsgerecht reduzieren.
-
20 kW Hybridwechselrichter: Dreiphasiger SOFAR HYD 20KTL-3PH für die Einbindung von Photovoltaikanlage und Hochvolt-Batteriespeicher.
-
Lithium-Eisenphosphat-Technologie: LFP-Batteriemodule mit Batteriemanagementsystem und lüfterloser Kühlung des Speichers.
-
Flexible Solaranlagenplanung: Zwei MPP-Tracker und vier Stringeingänge unterstützen die getrennte Regelung unterschiedlicher PV-Modulfelder.
-
Effiziente Solarstromumwandlung: Der Hybridwechselrichter erreicht einen maximalen Wirkungsgrad von 98,2 %.
-
Integrierte Schutzfunktionen: AC- und DC-Überspannungsschutz Typ 2 sowie Schattenmanagement gehören zur Wechselrichterausstattung.
-
Modularer Hochvolt-Speicher: Die Speicherkapazität lässt sich innerhalb der freigegebenen Konfigurationen und Erweiterungsbedingungen anpassen.
-
Ersatzstromfunktion: Bei entsprechender Installation können vorgesehene Stromkreise auch während eines Netzausfalls versorgt werden.
Technische Daten
- Speichermodell: AXITEC AXIstorage Li SV2 13.5
- Nutzbare Speicherkapazität: 13,5 kWh
- Batteriemodule: 4
- Zellchemie: Lithium-Eisenphosphat (LFP)
- Batterienennspannung: 384 V
- Angegebene maximale Lade- und Entladeleistung der Speicherkonfiguration: jeweils 7,1 kW
- Wechselrichter: SOFAR HYD 20KTL-3PH
- AC-Nennleistung: 20 kW
- Netzanschluss: dreiphasig, 230/400 V
- MPP-Tracker: 2
- Stringeingänge: 4
- Empfohlene maximale PV-Generatorleistung: 30 kWp
- Maximale PV-Eingangsspannung: 1.000 V
- MPP-Spannungsbereich: 180 bis 960 V
- Maximaler Wechselrichter-Wirkungsgrad: 98,2 %
- Schutzart Batteriespeicher: IP55
- Schutzart Wechselrichter: IP65
Lieferumfang
- 1 × SOFAR HYD 20KTL-3PH Hybridwechselrichter
- 1 × Inline Energy Meter für direkte Messung bis 80 A
- 1 × AXITEC AXIstorage Li SV2 Batteriesteuereinheit (BCU)
- 4 × AXITEC AXIstorage Li SV2 Speichermodul
- Kabelsets für Speicher und Energy Meter gemäß Setausstattung
Installationshinweis: Das beiliegende Speicherkabelset ist aufgrund seines zu großen Kabelquerschnitts nicht für die Verbindung zwischen Wechselrichter und Speicher verwendbar. Laut Artikelangabe ist hierfür eine separat konfektionierte 6-mm²-Solarleitung vorgesehen. Die konkrete Leitungsauslegung, Installation und Inbetriebnahme erfolgen durch eine qualifizierte Elektrofachkraft nach Herstellervorgaben.
Häufige Fragen zum AXIstorage Li SV2 13.5 Set
Wie viel Speicherkapazität steht zur Verfügung?
Die vier Batteriemodule stellen zusammen 13,5 kWh nutzbare Speicherkapazität bereit. Wie lange diese Energie ausreicht, hängt von der angeschlossenen Last, dem Ladezustand und den Umwandlungsverlusten ab.
Liefert der Batteriespeicher ebenfalls 20 kW?
Die Angabe 20 kW bezeichnet die AC-Nennleistung des Hybridwechselrichters. Für den Batteriespeicher mit vier Modulen sind jeweils 7,1 kW Lade- und Entladeleistung angegeben. Die tatsächlich verfügbare Batterieleistung hängt unter anderem von Temperatur, Ladezustand und Betriebsspannung ab.
Welche Vorteile bieten die zwei MPP-Tracker?
Die MPP-Tracker regeln zwei PV-Modulfelder unabhängig voneinander. Dadurch lassen sich beispielsweise unterschiedliche Dachausrichtungen berücksichtigen. Die zulässigen Spannungen, Ströme und Stringkonfigurationen müssen bei der Anlagenplanung eingehalten werden.
Ist eine Ersatzstromversorgung möglich?
Der SOFAR Hybridwechselrichter unterstützt Ersatzstrom. Dafür müssen die vorgesehenen Verbraucher entsprechend angeschlossen und die Anlage passend konfiguriert sein. Die verfügbare Ersatzstromleistung wird durch die Systemauslegung sowie die aktuelle Batterie- und PV-Leistung begrenzt.
Kann der AXIstorage Li SV2 erweitert werden?
Ein AXIstorage Li SV2 Speicherturm unterstützt bis zu fünf Batteriemodule mit insgesamt 16,9 kWh nutzbarer Kapazität. Eine nachträgliche Erweiterung setzt die Einhaltung der Herstellervorgaben, der Kompatibilitätsanforderungen und der geltenden Erweiterungsbedingungen voraus.
