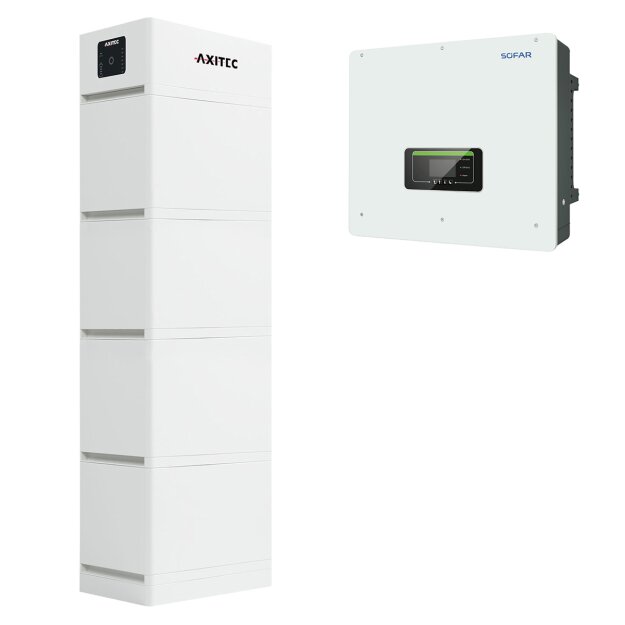

AXITEC AXIstorage Li SV2 13.5 Batteriespeicher-Set mit SOFAR HYD 15KTL-3PH
Das AXIstorage Li SV2 13.5 Batteriespeicher-Set mit SOFAR HYD 15KTL-3PH verbindet 13,5 kWh nutzbare Speicherkapazität mit einem dreiphasigen 15-kW-Hybridwechselrichter. Vier AXITEC Speichermodule speichern überschüssige Energie aus der Photovoltaikanlage und stellen sie für den späteren Eigenverbrauch bereit. Der Hochvolt-Batteriespeicher basiert auf Lithium-Eisenphosphat-Zellen und verfügt über eine separate Batteriesteuereinheit zur Überwachung des Speicherbetriebs.
Der SOFAR Hybridwechselrichter übernimmt die Verbindung zwischen Solarmodulen, Batteriespeicher und Hausnetz. Zwei unabhängige MPP-Tracker ermöglichen die getrennte Regelung unterschiedlich ausgerichteter PV-Modulfelder. Der Speicher wird als modularer Batterieturm aufgestellt, der Wechselrichter separat an der Wand montiert. Ein direkt messendes 80-A-Energy-Meter ist bereits Bestandteil des Sets.
Vorteile des AXITEC-SOFAR-Speicher-Sets
-
13,5 kWh nutzbarer Batteriespeicher: Solarstrom für den zeitversetzten Eigenverbrauch im Haushalt bereitstellen.
-
15 kW Hybridwechselrichter: Dreiphasige Einbindung von Photovoltaikanlage und Hochvolt-Speicher.
- Zwei MPP-Tracker mit insgesamt vier Stringeingängen für eine flexible Aufteilung der PV-Modulfelder.
- Modularer Lithium-Eisenphosphat-Speicher mit vier Energypacks und separater Batteriesteuereinheit.
- Lüfterlose Kühlung des Batteriespeichers und platzsparende Stapelbauweise.
- Ersatzstromfunktion über den EPS-Ausgang des Wechselrichters bei entsprechend geplanter Installation.
- AC- und DC-Überspannungsschutz Typ 2 im SOFAR Hybridwechselrichter.
- Energy Meter zur Erfassung der Energieflüsse und Unterstützung des Energiemanagements im Lieferumfang.
Technische Daten
- Batteriespeicher: AXITEC AXIstorage Li SV2 13.5
- Hybridwechselrichter: SOFAR HYD 15KTL-3PH
- Nutzbare Speicherkapazität: 13,5 kWh
- Anzahl Batteriemodule: 4 Energypacks
- Zellchemie: Lithium-Eisenphosphat, LiFePO4 beziehungsweise LFP
- Batterie-Nennspannung: 384 V
- Maximale nominale Ladeleistung des Sets: 7,1 kW
- Maximale Entladeleistung des Sets: 7,1 kW
- AC-Nennleistung des Wechselrichters: 15 kW
- Netzanschluss: dreiphasig, 230/400 V
- Empfohlene maximale PV-Generatorleistung: 22,5 kWp
- MPP-Tracker: 2
- PV-Stringeingänge: 4
- MPP-Spannungsbereich: 180 bis 960 V
- Maximale PV-Eingangsspannung: 1.000 V DC
- Maximaler Wechselrichterwirkungsgrad: 98,2 %
- Europäischer Wechselrichterwirkungsgrad: 97,7 %
- Schutzart Batteriespeicher: IP55
- Schutzart Wechselrichter: IP65
- Kühlung Batteriespeicher: passiv, ohne Lüfter
- Kühlung Wechselrichter: aktiv
Lieferumfang
- 1 × SOFAR HYD 15KTL-3PH Hybridwechselrichter
- 1 × direkt messendes Inline-Energy-Meter mit 80 A
- 1 × AXITEC AXIstorage Li SV2 Batteriesteuereinheit BCU
- 4 × AXITEC AXIstorage Li SV2 Speichermodul
- Beiliegende Kabelsets für Speicher und Energy Meter
Hinweis zum Batterieanschluss: Das beiliegende Kabelset ist wegen seines zu großen Leiterquerschnitts nicht für die Verbindung zwischen Wechselrichter und Speicher verwendbar. Für diese Verbindung ist eine passend konfektionierte 6-mm²-Solarleitung vorgesehen. Leitungslänge, Verlegung und Steckverbinder müssen durch die ausführende Elektrofachkraft geprüft und auf die Installation abgestimmt werden.
Installation, elektrischer Anschluss und Inbetriebnahme müssen durch eine Elektrofachkraft erfolgen. Die Ersatzstromfunktion erfordert eine entsprechend ausgelegte EPS-Verteilung. Die 15 kW AC-Nennleistung des Wechselrichters sind nicht mit der Lade- und Entladeleistung des Batteriespeichers gleichzusetzen.
Häufige Fragen zum AXIstorage Li SV2 13.5 mit SOFAR HYD 15KTL-3PH
Wie viel Speicherkapazität bietet das Set?
Die vier AXIstorage Li SV2 Energypacks stellen zusammen 13,5 kWh nutzbare Speicherkapazität bereit. Die separate Batteriesteuereinheit überwacht und regelt den Betrieb des Speichers.
Welche Leistung haben Wechselrichter und Batteriespeicher?
Der SOFAR HYD 15KTL-3PH besitzt eine AC-Nennleistung von 15 kW. Für die enthaltene Speicherkonfiguration sind bis zu 7,1 kW Lade- beziehungsweise Entladeleistung ausgewiesen. Die tatsächlich verfügbare Leistung hängt unter anderem von Ladezustand, Batteriespannung und Temperatur ab.
Ist das Set für unterschiedlich ausgerichtete Solarmodule geeignet?
Zwei unabhängige MPP-Tracker ermöglichen die getrennte Regelung zweier PV-Modulfelder, beispielsweise bei einer Ost-West-Ausrichtung. Bei der Auslegung müssen die zulässigen Spannungs- und Stromgrenzen des Wechselrichters eingehalten werden.
Kann das System bei einem Stromausfall Energie bereitstellen?
Der Hybridwechselrichter unterstützt eine Ersatzstromversorgung über seinen EPS-Ausgang. Dafür müssen die vorgesehenen Verbraucher fachgerecht an eine entsprechende Verteilung angeschlossen sein. Die Versorgung hängt von der verfügbaren Energie und den Leistungsgrenzen des Systems ab.
Ist eine spätere Speichererweiterung möglich?
Der AXIstorage Li SV2 ist modular aufgebaut. Die Baureihe unterstützt grundsätzlich bis zu fünf Energypacks pro Batterieturm. Eine Erweiterung setzt die Freigabe für die konkrete Kombination aus Batteriesteuereinheit, Modulen und Wechselrichter sowie die Einhaltung der Erweiterungsbedingungen voraus.
Kann das beiliegende Batteriekabel direkt verwendet werden?
Nein. Das beiliegende Kabelset hat für diese Kombination einen zu großen Leiterquerschnitt. Die Verbindung zwischen Speicher und Wechselrichter muss mit einer geeigneten, passend konfektionierten Leitung hergestellt werden. Die Auslegung und Ausführung übernimmt die Elektrofachkraft.
