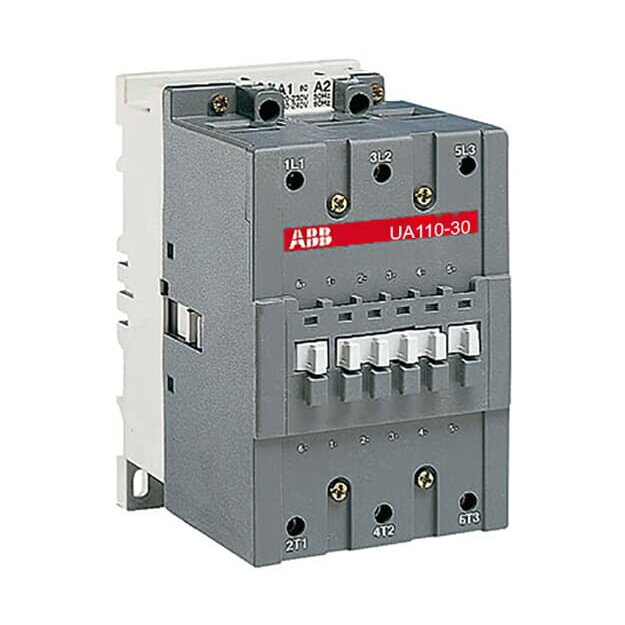

ABB UA110-30-00RA-88 Kondensatorschütz 230-240V 50Hz / 240-260 60Hz 1SFL451024R8800

Artikelnummer: 1SFL451024R8800 ABB-1SFL451024R8800_7320500260883
Hersteller: ABB
EAN: 7320500260883

UVP: 990,89 €

485,82 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

UA110...RA: 3-polige Schütze zur Kondensatorschaltung können in Anlagen eingesetzt werden, bei denen der Spitzenstrom weit über dem 100-fachen Nenn-Effektivstrom liegt. Die Schütze werden komplett mit ihren Dämpfungswiderständen geliefert und müssen ohne zusätzliche Induktivitäten eingesetzt werden. Ihre elektrische Lebensdauer beträgt 250 000 Schaltspiele bei Ue < 500 V und 100 000 Schaltspiele bei 500 V ≤ Ue ≤ 690 V. Die Schütze UA..RA sind mit einem speziellen Frontblock ausgestattet, der die serielle Einfügung von drei Dämpfungswiderständen in den Stromkreis gewährleistet, um die Stromspitze bei der Erregung der Kondensatorbank zu begrenzen. Ihr Anschluss gewährleistet auch die Vorladung der Kondensatoren, um die zweite Stromspitze beim Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt. - Hauptpole: 3 Hauptpole - Steuerstromkreis: Wechselstrombetätigt mit laminiertem Magnetkreis Anschlussart: Kabelklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsspannung: 1000 V Bemessungsbetriebsstrom AC-1: 160 A, 145 A, 145 A, 130 A Bemessungsbetriebsstrom AC-3: 110 A, 100 A, 100 A, 82 A, 30 A, 110 A, 110 A Bemessungsisolationsspannung: 1000 V, 600 V Bemessungssteuerspannung: 230 ... 240 V, 240 ... 260 V Konventioneller thermischer Dauerstrom in freier Luft: 160 A

Weitere Informationen

Serie:	UA110

Technische Daten und Merkmale zu ABB 1SFL451024R8800 UA110-30-00RA-88 Kondensatorschütz 230-240V 50Hz / 240-260 60Hz :

Bemessungssteuerspeisespannung AC 50 Hz	230 V
Bemessungssteuerspeisespannung AC 50 Hz	240 V
Bemessungssteuerspeisespannung AC 60 Hz	260 V
Spannungsart zur Betätigung	AC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	sonstige
Betriebsspannung AC 50 Hz	1000 V
Bemessungsblindleistung bei 400 V, 50 Hz	80 kvar
Breite	90 mm
Höhe	170 mm
Tiefe	155,6 mm
