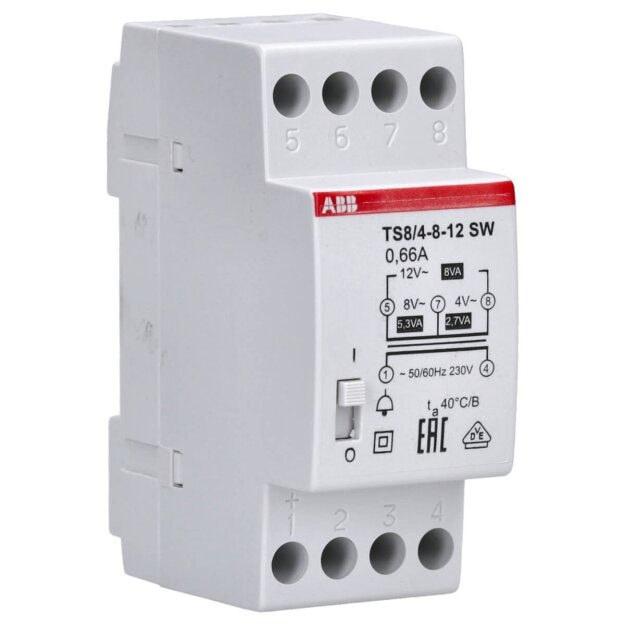

ABB TS 8/4-8-12SW Klingeltrafo 230V 8VA,4-8-12V,EIN/AUS Schalter 2CSM081022R0811

ABB TS 8/4-8-12SW Klingeltrafo 230V 8VA,4-8-12V,EIN/AUS Schalter 2CSM081022R0811

Artikelnummer: 2CSM081022R0811 ABB-2CSM081022_8012542368700
Hersteller: ABB
EAN: 8012542368700

UVP: 63,11 €

31,44 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB TS 8/4-8-12SW Klingeltrafo 230V 8VA,4-8-12V,EIN/AUS Schalter 2CSM081022R0811

Der ABB TS 8/4‑8‑12SW ist ein zuverlässiger Klingeltransformator mit eingebautem Schalter (SW-Ausführung), der primär für Türglocken und Türklingelsysteme in Wohnhäusern oder kleinen Gewerbebauten entwickelt wurde. Er liefert eine sekundäre Sicherheitsspannung von 4 V, 6 V oder 8 V bei einer maximalen Leistung von 8 VA, ideal für akustische Signalgeber wie Klingeln oder Summer. Die integrierte thermische Sicherung schützt vor Überhitzung und Kurzschluss, wodurch auch bei längerer Nutzung oder Überlast eine sichere Abschaltung gewährleistet ist. Die kompakte Modulbauweise (65 × 35 × 85 mm, 2 Teilungseinheiten auf Hutschiene) erlaubt Raum sparende Montage auf DIN-Schienen in Verteilerschränken oder Unterputzdosen. Dank robuster Isolierung und einfacher Montage ist der TS 8/4‑8‑12SW eine sichere, effiziente Lösung für Dauer- und Unterbrecherlasten in elektroakustischen Anlagen.

Vielseitige Sekundärspannung: 4 V, 6 V oder 8 V AC bei bis zu 8 VA Ausgangsleistung – passend für unterschiedliche Klingelsysteme.
Thermische Kurzschlusssicherung: Automatische Abschaltung bei Überlast – schützt dauerhaft und erhöht die Betriebssicherheit.
Integrierter Schalter (SW-Version): Ausführung mit sekundärem Schalter zur einfachen Laststeuerung direkt am Ausgang.
Modulbauweise: Kompakt (65 × 35 × 85 mm), 2 TE breit – ideal für die Hutschienenmontage in Unterverteilungen.
SELV-Sicherheit: Sicherheitstrennung durch stabile Isolierung – ideal für Türgongsysteme und Gebäudetechnik.

Weitere Informationen

Serie:	TS

Technische Daten und Merkmale zu ABB Stotz S&J Klingeltransformator TS8/4-8-12SW (1er):

Primärspannung	230 V
Sekundärspannung 1	-
Sekundärspannung 2	-
Sekundärspannung 3	-
Sekundärstromstärke 1	-
Sekundärstromstärke 2	-
Sekundärstromstärke 3	-
Max. Ausgangsleistung	8 W
Max. Ausgangsstrom	2 A
Max. Verlustleistung	-
Art des Trafos	-
Aufputzmontage	nein
Unterputzmontage	nein
Geeignet für Reiheneinbau	ja
Länge	65 mm
Breite	35 mm
Höhe	85 mm
Breite in Teilungseinheiten	2
Kurzschlusssicher	ja
Temperaturschutz	ja
Mit Ein-/Ausschalter	ja
