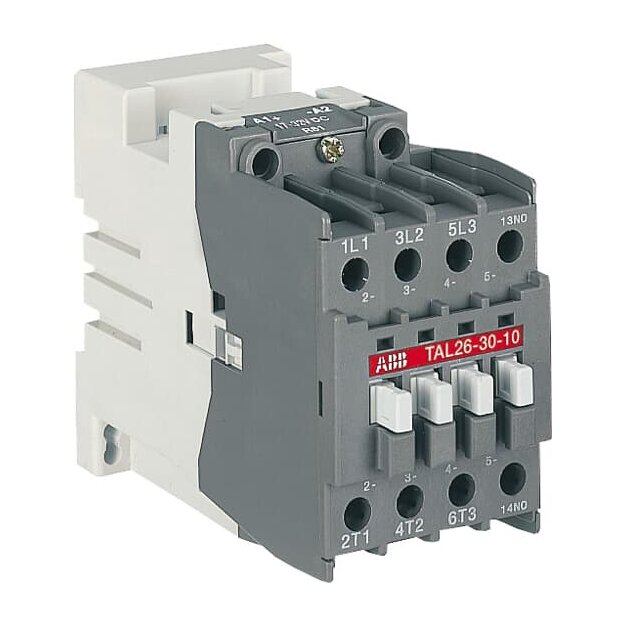

ABB TAL26-30-10-51 Schütz 17-32V DC 1SBL243061R5110

Artikelnummer: 1SBL243061R5110 ABB-1SBL243061R5110_3471522319517
Hersteller: ABB
EAN: 3471522319517

UVP: 290,46 €

142,50 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die 3-poligen TAL26 Schütze werden hauptsächlich zur Steuerung von Drehstrommotoren und im Allgemeinen zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 3-poligen Schütze der Serie TAL... sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, 1 eingebauter Hilfskontakt, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich. - Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis und Weitspannungsbereich. Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden. Die Schütze besitzen eine Bahnzulassung. Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 0 Anzahl Hauptkontakte Schließer: 3 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 1 Typ Blockschütz: 3-poliges Schütz Bemessungsbetriebsleistung AC-3: 11 kW, 15 kW, 15 kW, 11 kW, 11 kW, 6.5 kW Bemessungsbetriebsspannung: 690 V, 690 V Bemessungsbetriebsstrom AC-1: 45 A, 40 A, 32 A Bemessungsbetriebsstrom AC-3: 26 A, 26 A, 22 A, 13 A, 26 A, 26 A Bemessungssteuerspannung: 17 ... 32 V

Weitere Informationen

Serie:	TAL26

Technische Daten und Merkmale zu ABB 1SBL243061R5110 TAL26-30-10-51 Schütz 17-32V DC :

Bemessungssteuerspeisespannung DC	17 V
Bemessungssteuerspeisespannung DC	32 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	26 A
Bemessungsbetriebsleistung bei AC-3, 400 V	11 kW
Anzahl der Hilfskontakte als Schließer	1
Breite	54 mm
Höhe	90 mm
Tiefe	110,6 mm
