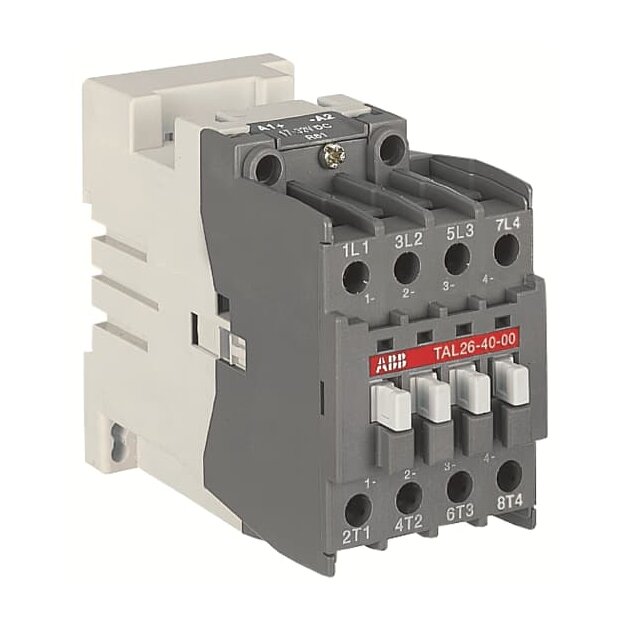

ABB TAL26-22-00-51 Schütz 17-32V DC 4-polig 1SBL243561R5100

Artikelnummer: 1SBL243561R5100 ABB-1SBL243561R5100_3471522322517
Hersteller: ABB
EAN: 3471522322517

UVP: 299,45 €

146,82 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die 4-poligen TAL26 Schütze werden im Allgemeinen zur Steuerung von Leistungskreisen bis 690V AC oder 220V DC eingesetzt. Die Schütze können auch für viele andere Anwendungen wie Isolierung, Kondensatorschaltung, Beleuchtung eingesetzt werden. Die 1-stöckigen, 4-poligen Schütze der Serie TAL... sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 4 Hauptpole (2S+2Ö), ohne eingebaute Hilfskontakte, die Installation von zusätzlichen vorderen oder seitlichen Anbau-Hilfskontaktblöcke ist möglich. - Steuerkreis: Gleichstrombetrieb mit Dauermagnetkreis und Weitspannungsbereich. Die Polarität an den Spulenanschlüssen (A1+ und A2-) muss beachtet werden. Die Schütze besitzen eine Bahnzulassung. Anschlussart: Schraubklemme Anzahl Hauptkontakte Öffner: 2 Anzahl Hauptkontakte Schließer: 2 Anzahl Hilfskontakte Öffner: 0 Anzahl Hilfskontakte Schließer: 0 Typ Blockschütz: 4-poliges Schütz Bemessungsbetriebsspannung: 690 V Bemessungsbetriebsstrom AC-1: 45 A, 40 A, 32 A Bemessungssteuerspannung: 17 ... 32 V

Weitere Informationen

Serie:	TAL26

Technische Daten und Merkmale zu ABB 1SBL243561R5100 TAL26-22-00-51 Schütz 17-32V DC 4-polig :

Bemessungssteuerspeisespannung DC	17 V
Bemessungssteuerspeisespannung DC	32 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	2
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung AC 50 Hz	690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	45 A
Anzahl der Hilfskontakte als Schließer	0
Breite	54 mm
Höhe	90 mm
Tiefe	110,6 mm
