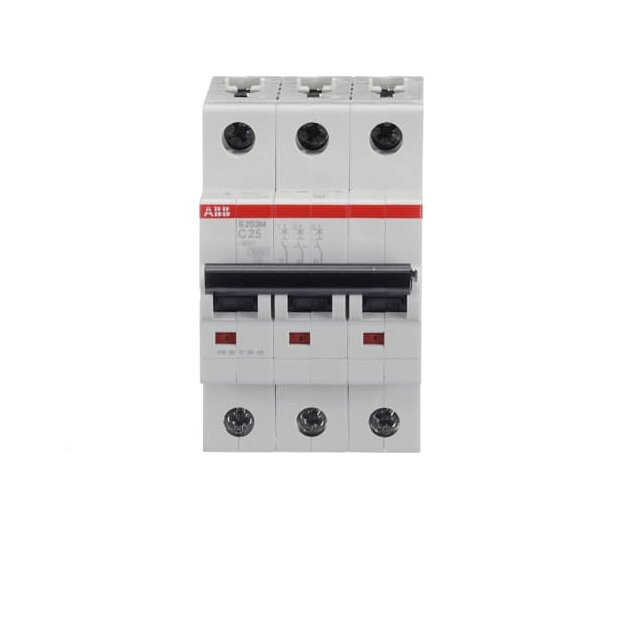

ABB Stotz S&J Sicherungsautomat S203M-C25 (1er)

ABB Stotz S&J Sicherungsautomat S203M-C25 (1er)

Artikelnummer: 2CDS273001R0254 ABB-2CDS273001_4016779550475
Hersteller: ABB
EAN: 4016779550475

S203M-C25

UVP: 246,15 €

86,96 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

ABB Stotz S&J Sicherungsautomat S203M-C25 (1er)

Die Sicherungsautomaten der Baureihe S 200 M schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077 und CSA 22.2 No. 235. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Zahlreiche Zulassungen machen den S 200 M fit für den weltweiten Einsatz. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.

Weitere Informationen

Serie:	S200M
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB Stotz S&J Sicherungsautomat S203M-C25 (1er):

Einbautiefe	69 mm
Auslösecharakteristik	C
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	25 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	10 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	15 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	9,6 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	ja
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig	25 mm²
Anschließbarer Leiterquerschnitt eindrähtig	0,75 mm²
Anschließbarer Leiterquerschnitt eindrähtig	35 mm²
Explosionsgeschützt	nein

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
