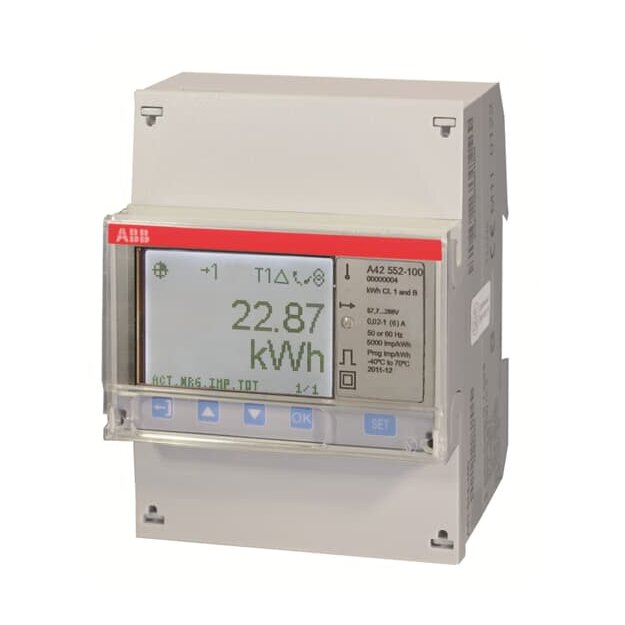

ABB Stotz S&J Messwandlerzähler A42 552-120 (1er)
Wechselstromzähler zur Messung von einphasigen 16,7 Hz-Netzen über einen Wandler-Anschluss CTVT (Wandlerverhältnis für Strom und Spannung konfigurierbar) bis maximal 6 A. Folgende Werte werden über ein hinterleuchtetes Display mit bis zu 7 Stellen ausgegeben: Wirkenergie (Klasse 1) und Blindenergie (Klasse 2) für Import und Export, Leistung, Strom, Spannung (L-N), Frequenz, cos phi, Power Faktor und Scheinleistung. Die Kommunikation kann über die integrierte RS485 oder Infrarotschnittstelle erfolgen. Der Energiezähler hat 4 individuell programmierbare Ein-/Ausgänge. Der Ausgang kann wahlweise als Impulsausgang oder als Alarmausgang verwendet werden. (bis zu 25 Alarmwerte). Die Eingänge dienen zur Steuerung der Tarife bzw. zur Zählung externer Impulse. Der rücksetzbare Zwischenzähler ermöglicht das Messen individueller Intervalle. Zusätzlich erfasst der Zähler bis zu 4 Tarife. Der Energiezähler misst Ströme und Spannungen bis zur 16. Oberwelle und berechnet damit die gesamte harmonische Verzerrung. Zähler ist geeicht nach MID und zugelassen gemäß IEC. Die Einbaubreite beträgt 4 DIN-Module.| Serie: | A42 |
| Schutzart: | IP20 |
| Produktgruppe: | Elektrizitätszähler |
Technische Daten und Merkmale zu ABB Stotz S&J Messwandlerzähler A42 552-120 (1er):
| Zählertyp | elektronisch |
| Nennstrom (In) | 6 A |
| Maximalstrom (Imax) | 6 A |
| Nennspannung (Un) N-L | - |
| Nennspannung (Un) L-L | - |
| Frequenz | - |
| Leistungsaufnahme | 0,801 W |
| Genauigkeitsklasse | C |
| Polart | 1-phasig |
| Ausführung | - |
| Energieart | - |
| Geeignet für | - |
| Tarifausführung | Multitarif |
| Tarifsteuerung | intern/extern |
| Messungsart Lastgang | ja |
| Rücklaufsperre | ja |
| Geeicht | ja |
| Zulassung | Measuring Instruments Directive |
| Impulsausgang | elektrisch |
| Impulsart | S0 |
| Impulsrate | - |
| Anzeigeart | digital |
| Montageart | REG |
| Breite in Teilungseinheiten | 4 |
| Breite | 70 mm |
| Tiefe | 65 mm |
| Höhe | 26,5 mm |
| Ausführung der Schnittstelle | sonstige |
| EDL40-Signatur | nein |
| Mit Sperrcode | nein |
| Anzahl der Stellen | 7 |
| Schutzart (IP) | IP20 |
| Schutzart (NEMA) | - |
Weitere Hinweise zum vernetzten Produkt und der Datennutzung
Installation instruction
ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
