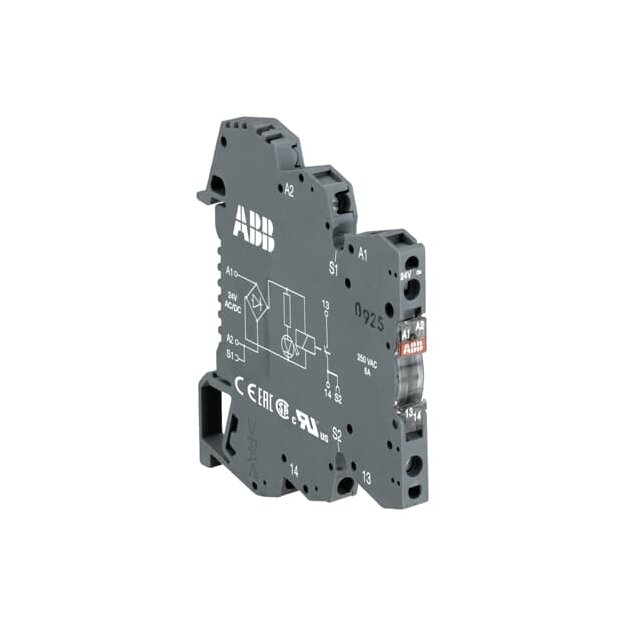

ABB Stotz S&J Interface-Relais R600 RB121-24VUC
In heutigen industriellen Automatisierungssystemen spielen speicherprogrammierbare Steuerungen (SPS) eine zentrale Rolle. Sie verbinden über herkömmliche Verkabelung angeschlossene Messinstrumente und Stellglieder mit dem Prozess. Allerdings ist eine SPS nicht vollständig von der Industrieumgebung entkoppelt, sodass Überspannungsspitzen und Übergangsströme durchaus ihre Funktionsfähigkeit beeinflussen können. Um also die angelegte Spannung und/oder Stromstärke anzupassen sowie die SPS mit einer geeigneten galvanischen Trennung zu versehen, sollte pro Ein-/Ausgangspunkt die passende Schnittstelle installiert werden, die sowohl den Spannungs- und Strompegel reguliert als auch einen Trennschutz bietet. Solche Schnittstellen bieten die Relais- und Optokoppler-Baureihen von ABB. Sie erlauben eine breit gefächerte Anpassung der Spannung (von 5 bis 250 V) und Stromstärke (von 0,01 bis 8 A) sowie eine hohe Isolation zwischen Ein- und Ausgang von 2 bis 4 kV. Für hohe Schaltfrequenzen bei geringen Schaltlasten können wahlweise Transistor, MOS-FET oder Triac Ausgänge gewählt werden.| Serie: | R600 |
Technische Daten und Merkmale zu ABB Stotz S&J Interface-Relais R600 RB121-24VUC:
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Komplettgerät mit Sockel | ja |
| Mit abnehmbaren Klemmen | nein |
| Mit LED-Anzeige | ja |
| Bemessungssteuerspeisespannung AC 50 Hz | 24 V |
| Bemessungssteuerspeisespannung AC 60 Hz | 24 V |
| Bemessungssteuerspeisespannung DC | 24 V |
| Spannungsart zur Betätigung | AC/DC |
| Antrieb, Polung | gepolt |
| Schaltverhalten des Antriebs | monostabil |
| Anzahl der Kontakte als Öffner | 0 |
| Anzahl der Kontakte als Schließer | 0 |
| Anzahl der Kontakte als Wechsler | 1 |
| Art des Schaltkontaktes | Einfachkontakt |
| Mit zwangsgeführten Kontakten | nein |
| Werkstoff des Kontakteinsatzes | - |
| Werkstoff des Kontaktes | - |
| Werkstoff der Kontaktbeschichtung | sonstige |
| Spannungsart der Betriebsspannung | - |
| Betriebsspannung AC 50 Hz | - |
| Betriebsspannung AC 60 Hz | - |
| Betriebsspannung DC | - |
| Nennstrom | 6 A |
| Max. Einschaltstrom | - |
| Schutzart (IP) | IP20 |
| Schutzart (RT) nach IEC 61810-7 | - |
| Breite | 6 mm |
| Höhe | 67,5 mm |
| Tiefe | 70 mm |
