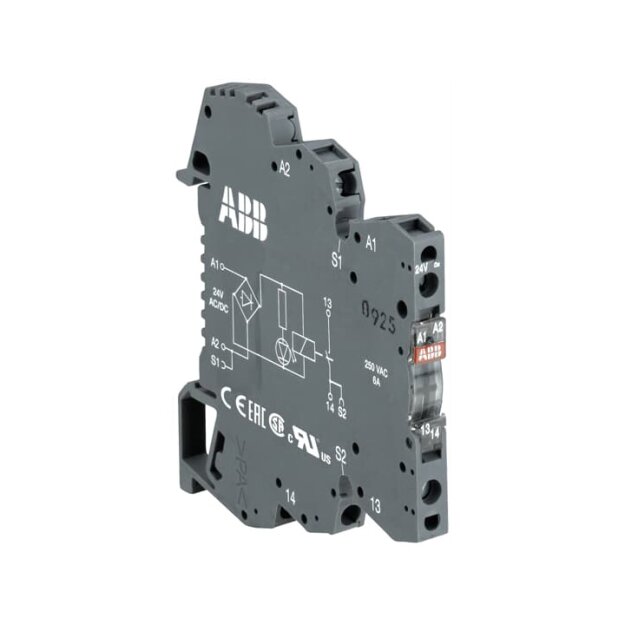

ABB Stotz S&J Interface-Relais R600 RB121-24VDC

Artikelnummer: 1SNA645071R0000 ABB-1SNA645071_4013614508134
Hersteller: ABB
EAN: 4013614508134

RB121-24VDC

UVP: 36,24 €

23,95 €

pro 1 Stk inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Bitte beachten Sie das Abnahmeintervall von 10 Stk. (Gesamtpreis 239.49 €)

ABB Stotz S&J Interface-Relais R600 RB121-24VDC

In heutigen industriellen Automatisierungssystemen spielen speicherprogrammierbare Steuerungen (SPS) eine zentrale Rolle. Sie verbinden über herkömmliche Verkabelung angeschlossene Messinstrumente und Stellglieder mit dem Prozess. Allerdings ist eine SPS nicht vollständig von der Industrieumgebung entkoppelt, sodass Überspannungsspitzen und Übergangsströme durchaus ihre Funktionsfähigkeit beeinflussen können. Um also die angelegte Spannung und/oder Stromstärke anzupassen sowie die SPS mit einer geeigneten galvanischen Trennung zu versehen, sollte pro Ein-/Ausgangspunkt die passende Schnittstelle installiert werden, die sowohl den Spannungs- und Strompegel reguliert als auch einen Trennschutz bietet. Solche Schnittstellen bieten die Relais- und Optokoppler-Baureihen von ABB. Sie erlauben eine breit gefächerte Anpassung der Spannung (von 5 bis 250 V) und Stromstärke (von 0,01 bis 8 A) sowie eine hohe Isolation zwischen Ein- und Ausgang von 2 bis 4 kV. Für hohe Schaltfrequenzen bei geringen Schaltlasten können wahlweise Transistor, MOS-FET oder Triac Ausgänge gewählt werden.

Weitere Informationen

Serie:	R600
Schutzart:	IP20

Technische Daten und Merkmale zu ABB Stotz S&J Interface-Relais R600 RB121-24VDC:

Ausführung des elektrischen Anschlusses	Schraubanschluss
Komplettgerät mit Sockel	ja
Mit abnehmbaren Klemmen	nein
Mit LED-Anzeige	ja
Bemessungssteuerspeisespannung AC 50 Hz	-
Bemessungssteuerspeisespannung AC 60 Hz	-
Bemessungssteuerspeisespannung DC	24 V
Spannungsart zur Betätigung	DC
Antrieb, Polung	gepolt
Schaltverhalten des Antriebs	monostabil
Anzahl der Kontakte als Öffner	0
Anzahl der Kontakte als Schließer	0
Anzahl der Kontakte als Wechsler	1
Art des Schaltkontaktes	Einfachkontakt
Mit zwangsgeführten Kontakten	nein
Werkstoff des Kontakteinsatzes	-
Werkstoff des Kontaktes	-
Werkstoff der Kontaktbeschichtung	sonstige
Spannungsart der Betriebsspannung	-
Betriebsspannung AC 50 Hz	-
Betriebsspannung AC 60 Hz	-
Betriebsspannung DC	-
Nennstrom	6 A
Max. Einschaltstrom	-
Schutzart (IP)	IP20
Schutzart (RT) nach IEC 61810-7	-
Breite	6 mm
Höhe	67,5 mm
Tiefe	70 mm

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
