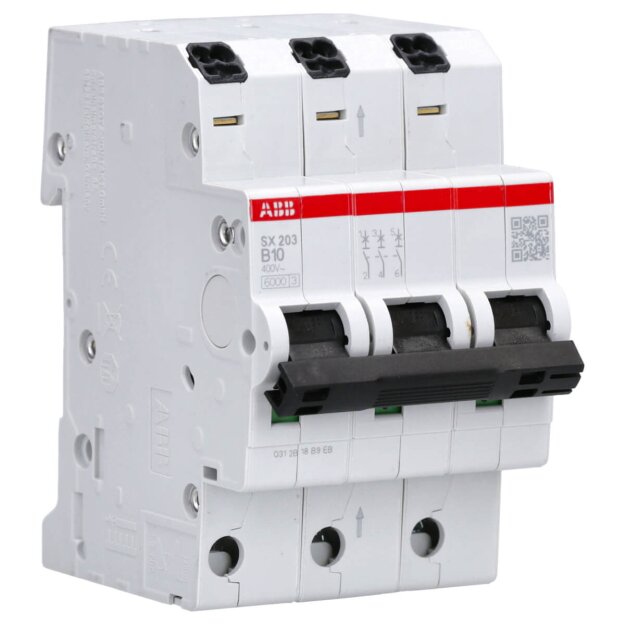

ABB SX203-B10 Sicherungsautomat FlexLine B-Charakteristik 6kA 10A 3P 2CDS253003R0105

ABB SX203-B10 Sicherungsautomat FlexLine B-Charakteristik 6kA 10A 3P 2CDS253003R0105

Artikelnummer: 2CDS253003R0105 ABB-2CDS253003R0105_4053546052664
Hersteller: ABB
EAN: 4053546052664

ABB Flexline Installationsgeräte

Alle ABB FlexLine® Geräte sind nur mit der PSX-Phasenschiene kombinierbar und ermöglichen durch Push-in-Klemmen eine bis zu 50% schnellere Installation. Dank des schlanken Designs und der Flexklemmen sparen Sie Platz im Verteiler und reduzieren den Verdrahtungsaufwand erheblich.

UVP: 111,84 €

18,84 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB SX203-B10 Sicherungsautomat FlexLine B-Charakteristik 6kA 10A 3P 2CDS253003R0105

Der ABB Leitungsschutzschalter SX203-B10 aus der FlexLine-Serie ist ein dreipoliger Sicherungsautomat mit einem Nennstrom von 10 A und B-Charakteristik, der für den zuverlässigen Schutz von dreiphasigen Stromkreisen vor Überlast und Kurzschluss sorgt. Mit einer Bemessungsschaltleistung von 6 kA gemäß EN 60898-1 eignet er sich ideal für Anwendungen in Wohn- und Zweckbauten mit hohen Sicherheitsanforderungen. Die B-Charakteristik ermöglicht eine schnelle Auslösung bei geringem Überstrom, was ihn besonders für empfindliche Verbraucher wie Beleuchtungs- und Steuerstromkreise prädestiniert. Ausgelegt für den Betrieb in 400 V AC-Netzen bei 50–60 Hz, fügt sich der SX203-B10 nahtlos in europäische Installationsstandards ein. Als Teil der ABB FlexLine-Serie ist er zudem vollständig kompatibel mit weiteren ABB-Komponenten und unterstützt eine strukturierte, effiziente und normgerechte Elektroinstallation.

3 Poliger Leitungsschutzschalter (3P) – schützt alle drei Phasen gleichzeitig und eignet sich ideal für dreiphasige Anwendungen in Wohn-, Gewerbe- oder Industrieanlagen.
10 A Nennstrom mit B-Charakteristik – schnelle Auslösung bei geringer Überlast, optimal für Stromkreise mit niedrigen Einschaltströmen (z.B. Beleuchtung, IT).
Hohe Schaltleistung von 6 kA nach EN 60898-1 – bietet zuverlässigen Schutz vor Kurzschlüssen in Netzen mit hoher Fehlerstromverfügbarkeit.
Ausgelegt für 400 V AC / 50–60 Hz – für standardisierte europäische Drehstromsysteme geeignet.
Teil der ABB FlexLine-Serie – kompatibel mit weiteren FlexLine-Komponenten für normgerechte und zeitsparende Elektroinstallationen.

Weitere Informationen

Serie:	ABB Flexline SX200
Schutzart:	IP20
Auslösecharakteristik:	B
Produktgruppe:	Leitungsschutzschalter
Bemessungsstrom:	10 A

Technische Daten und Merkmale zu ABB 2CDS253003R0105 SX203-B10 Sicherungsautomat Flexline B-Charakteristik 6kA 10A 3P:

Einbautiefe	69 mm
Auslösecharakteristik	B
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	10 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	-
Spannungsart	AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	-
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	-
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	6,3 W
Energiebegrenzungsklasse	3
Unterputzmontage	nein
Mitschaltender Neutralleiter	nein
Überspannungskategorie	3
Verschmutzungsgrad	2
Zusatzeinrichtungen möglich	nein
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C
Anschließbarer Leiterquerschnitt mehrdrähtig	-
Anschließbarer Leiterquerschnitt eindrähtig	-
Explosionsgeschützt	nein
