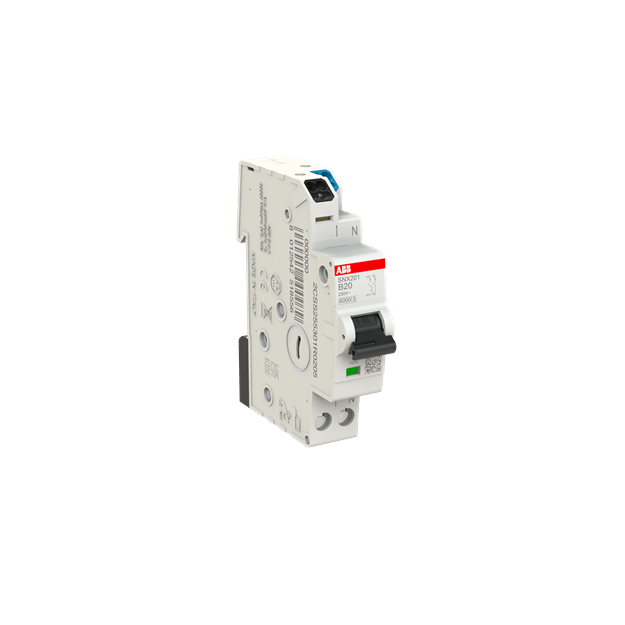

ABB SNX201-B20 SNX201-B20 Sicherungsautomat B-Charkteristik 6KA 1P+N 20 A 2CSS255301R0205

Artikelnummer: 2CSS255301R0205 ABB-2CSS255301R0205_8012542518556
Hersteller: ABB
EAN: 8012542518556

UVP: 40,23 €

24,07 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

Die Sicherungsautomaten der Baureihe SNX 200 schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften IEC/EN 60898-1. Die SNX201 1P+N sind 1 Teilungseinheit (TE) und SNX203 3P+N 3 TE breit, dies ermöglicht die saubere Trennung der N-Leiter je Stromkreis und erleichtert die evtl. Fehlersuche. Ihre patentierten Anschlussklemmen mit Push-In Technologie, sorgen für einfache und sichere Kontaktierung und Handhabung. An die obere, abgangsseitige Push-In Klemme können Leiter von bis zu 2 x 4 mm² angeschlossen werden. Eingangsseitig können die PSX-Phasenschienen für die Querverdrahtung genutzt werden. Für die Einspeisung können Leiterquerschnitte von bis zu 10 mm² direkt an das Gerät über die Schraub-Anschlussklemme in Schutzklasse IP20 angeschlossen werden. Für bessere Sichtverhältnisse beim Einspeisen liegt die Anschlussöffnung der Schraubklemme oberhalb von der Flexklemme für die Phasenschiene. Normen: IEC/EN 60898-1 Anschlussart: Schraubklemme, Push-In Klemme Anzahl Pole: 1P+N Anzahl geschützter Pole: 1 Auslösecharakteristik: B Bemessungsbetriebsspannung: 230 V Bemessungsschaltvermögen: 6 kA Bemessungsstrom: 20 A Zubehör anbaubar: Nein Schaltstellungsanzeige: EIN / AUS Bemessungsspannung: 230 V AC

Weitere Informationen

Serie:	SNX201
Bemessungsstrom:	20 A

Technische Daten und Merkmale zu ABB SNX201-B20 SNX201-B20 Sicherungsautomat B-Charkteristik 6KA 1P+N 20 A 2CSS255301R0205:

Einbautiefe	69 mm
Polzahl (gesamt)	2
Anzahl der abgesicherten Pole	1
Bemessungsstrom	20 A
Bemessungsspannung	230 V
Bemessungsisolationsspannung Ui	500 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Frequenz	50 Hz
Frequenz	60 Hz
Verlustleistung	4,1 W
Energiebegrenzungsklasse	3
Mitschaltender Neutralleiter	Ja
Umgebungstemperatur während des Betriebs	-25 °C
Umgebungstemperatur während des Betriebs	55 °C

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
