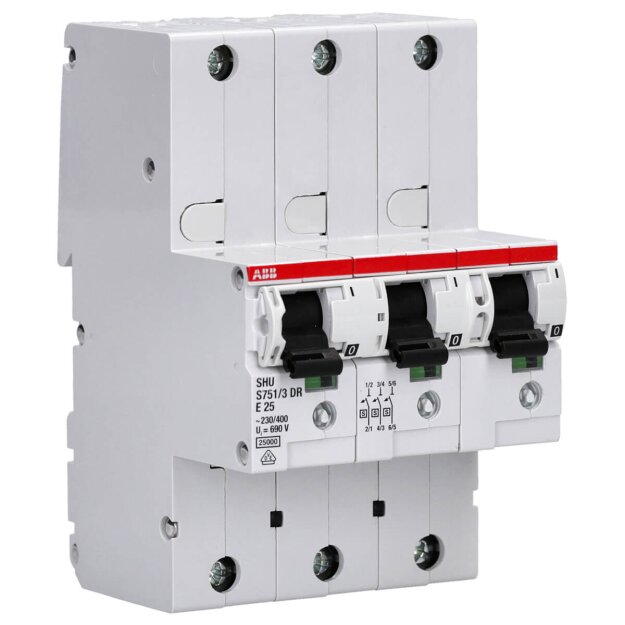

ABB S751/3DR-E25 selektiven Haupt-LS SHU E-Char.,25kA,25A,3x1P 2CDH781001R2252

ABB S751/3DR-E25 selektiven Haupt-LS SHU E-Char.,25kA,25A,3x1P 2CDH781001R2252

Artikelnummer: 2CDH781001R2252 ABB-2CDH781001_4016779838825
Hersteller: ABB
EAN: 4016779838825

UVP: 457,32 €

102,50 €

inkl. 19% USt. , zzgl.

auf Lager
Lieferzeit : 2-3 Tage

ABB S751/3DR-E25 selektiven Haupt-LS SHU E-Char.,25kA,25A,3x1P 2CDH781001R2252

Der ABB S751/3DR‑E25 ist ein selektiver Hauptleitungsschutzschalter (SMCB) der S 750 DR-Serie mit Kennlinie E und einem Nennstrom von 25 A. Er bietet ein bemerkenswert hohes Bemessungs-Schaltvermögen von 25 kA bei 400 V AC und hohe Spannungsunabhängigkeit – zertifiziert gemäß DIN VDE 0641‑21 als SHU (Spannungsunabhängiger Hauptschutz). Das Gerät ist ideal für den Einsatz als Zählerplatzschalter (TAB/VDE‑AR‑N 4101) oder in Hauptverteilern, da es trotz Laienbedienbarkeit höchste Systemverfügbarkeit bietet. Mechanisch robust und montagefreundlich auf einer 35 mm DIN-Schiene montierbar, überzeugt der S751/3DR‑E25 durch seine integrierte Verriegelung (Ein– und Aus-Stellung blockierbar, absicherbar mit Vorhängeschloss, Drahtplombe oder Kabelbinder) und eine klare Positionsanzeige. Ein nachrüstbarer Hilfskontakt ermöglicht zusätzliche Statusüberwachung.

Selektiver Hauptschutz, Kennlinie E, 25 A: ausgelegt zur Sicherung von Hauptstromkreisen bei hoher Kurzschlussfestigkeit
25 kA Bemessungs-Schaltvermögen: sorgt für sicheren Betrieb in Netzbereichen mit hohen Fehlerströmen
Spannungsunabhängige Auslösung (SHU): zuverlässig bei knobelbehafteten Bedingungen, nach DIN VDE 0641‑21 zertifiziert
Integrierte Verriegelung: Ein/Aus blockierbar, zus. absicherbar mit Schloss oder Plombe, inkl. Einbaumöglichkeit für Hilfskontakt
Einfache DIN-Hutschienenmontage: 3TE-Bauweise, IP20-Gehäuse, mechanisch robust und visuell gut ablesbar

Weitere Informationen

Serie:	S750DR
Polzahl:	3
Bemessungsstrom:	25 A

Technische Daten und Merkmale zu ABB Stotz S&J Haupleitungsschutzschalter S751/3DR-E25 (1er):

Auslösecharakteristik	sonstige
Polzahl	3
Bemessungsstrom	25 A
Bemessungsspannung	-
Bemessungsisolationsspannung Ui	690 V
Bemessungsabschaltvermögen	25 kA
Mitschaltender Neutralleiter	nein
Frequenz	-
Überspannungskategorie	4
Verschmutzungsgrad	3
Bemessungsstoßspannungsfestigkeit	-
Montageart	DIN-Schiene
Schutzart (IP)	IP20
Baugröße nach DIN 43880	3

Installation instruction

Installation instruction

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
