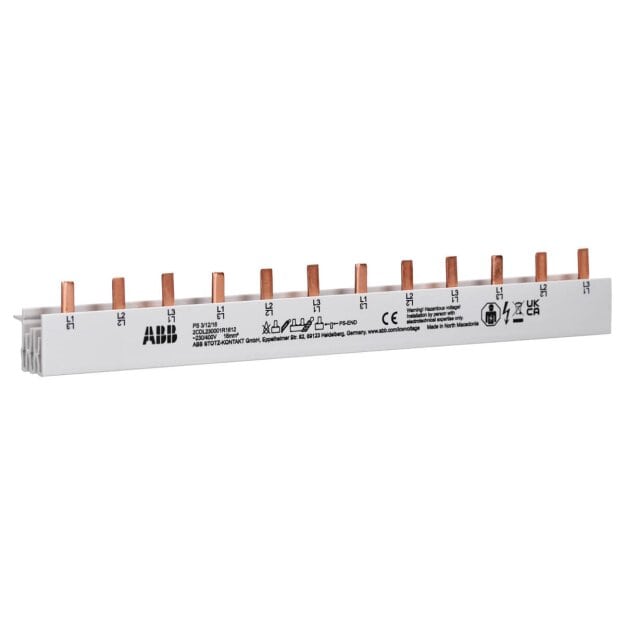

ABB PS3/12/16 Phasenschiene 3Ph.,12Pins,16qmm 2CDL230001R1612

ABB PS3/12/16 Phasenschiene 3Ph.,12Pins,16qmm 2CDL230001R1612

Artikelnummer: 2CDL230001R1612 ABB-2CDL230001_4016779562805
Hersteller: ABB
EAN: 4016779562805

UVP: 29,87 €

9,08 €

inkl. 19% USt. , zzgl.

bestellbar
Lieferzeit : 6-12 Wochen

weitere Artikel sind im Zulauf

ABB PS3/12/16 Phasenschiene 3Ph.,12Pins,16qmm 2CDL230001R1612

Die ABB PS3/12-16 Phasen-Sammelschiene (Busbar) gehört zum System pro M-Komplettsystem und dient zur sicheren, stromführenden Verbindung von bis zu vier getrennten Modulen – z. B. Leitungsschutzschaltern – in einer dreiphasigen Installation. Sie verbindet die drei Phasen (L1–L3) effizient und gewährleistet kontinuierliche Strombelastbarkeit bis 80 A bei Nennspannung bis 690 V AC/DC. Mit einer Kurzschlussfestigkeit von 10 kA (Icw) ist die Sammelschiene auch in kritischen Schutzkonzepten zuverlässig. Aus hochwertigem Kunststoff mit robustem Metallkern gefertigt, misst sie 12 Teilungseinheiten (212 mm), bietet IP20-Berührungsschutz und eine stoßfeste Konstruktion (4 kV impulse). Die Plug‑On-Montage auf 35‑mm-Hutschiene gewährleistet einfache und zeitsparende Installation

4-poliges Phasen-Busbar-Modul – verbindet bis zu vier Module (z.B. S200/F200/DS) für L1–L3 + N
80 A Dauerstrom, 690 V AC/DC, UL/NEMA-kompatibel – ideal für Lastenverteilung in Wohn-, Gewerbe- und Industrieanlagen
Kurzschlussfest bis 10 kA – geeignet für anspruchsvolle Sicherheitssysteme
Kompakte Maße: 12 TE (≈212 mm Länge, 15,5 mm Breite) – maximale Belegungsdichte in Schaltschränken
Stoßfest & IP20 – widersteht Störungen bis 4kV, fingerschützt, leicht auf Hutschiene montierbar

Weitere Informationen

Serie:	PS
Polzahl:	12
Produktgruppe:	Phasenschiene
Farbe:

Technische Daten und Merkmale zu ABB Stotz S&J Phasenschiene PS3/12/16 (1er):

Anzahl der Phasen	3
Polzahl	12
Geeignet für Anzahl Geräte	4
Teilungsmaß	44698 mm
Querschnitt	16 mm²
Länge	214 mm
Zuschneidbar	-
Breite in Teilungseinheiten	12
Bemessungsdauerstrom Iu	80 A
Ausführung des elektrischen Anschlusses	Stift
Isoliert	ja
Bemessungsstoßspannung	-
Bedingter Bemessungskurzschlussstrom Iq	-
Max. Bemessungsbetriebsspannung Ue	690 V
Bemessungskurzzeitstromfestigkeit Icw	25 kA
Geeignet für Geräte mit N-Leiter	nein
Geeignet für Geräte mit Hilfsschalter	nein
Farbe	grau

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
