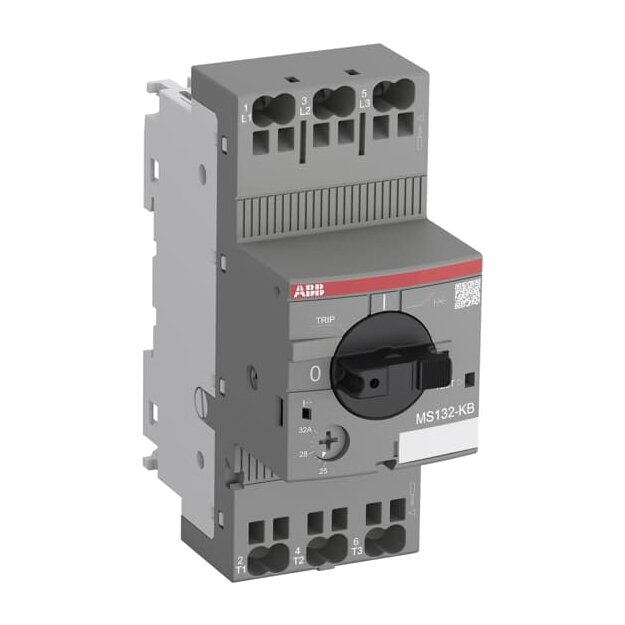

ABB MS132-6.3KB Motorschutzschalter mit Push-In Klemmen für Bahn 1SAM350210R1009

Artikelnummer: 1SAM350210R1009 ABB-1SAM350210R1009_4013614534997
Hersteller: ABB
EAN: 4013614534997

UVP: 158,69 €

77,83 €

inkl. 19% USt. , zzgl.

lieferbar
Lieferzeit : 1-2 Wochen

MS132-KB steht für die kompakte und leistungsstarke Baureihe in schraubenloser Push-in Federanschlusstechnik in 45 mm Baubreite für den Motorschutz bis 15 kW (400 V) in Bahnanwendungen. Die Geräte erfüllen die aktuellen Bahnnormen und sind deshalb geeignet für den Einbau in Fahrgastbereichen und Führerständen von Zügen, die häufig in Tunnels und im Untergrund verkehren. Sie bieten zuverlässigen Schutz im Falle von Überlast und Kurzschluss und haben Trennfunktion. MS132-KB haben Auslöseklasse 10, sind temperaturkompensiert und phasenausfallempfindlich. Sie erfüllen die internationalen Bahnnormen IEC 60077 in den anwendbaren Teilen, IEC 61373 (Kategorie 1, Klasse B) für Schock und Vibration sowie die europäische Sicherheitsnorm EN 45545-2 für Feuer und Rauch. Normen: IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1 Anzahl Pole: 3P Bedienteilausführung: Drehgriff Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm: 100 kA, 10 kA, 100 kA, 30 kA, 20 kA, 3 kA Bemessungs-Grenzkurzschlussausschaltvermögen: 100 kA, 100 kA, 30 kA, 20 kA, 3 kA Bemessungsauslösestrom der unverzögerten Auslösung: 78.8 A Bemessungsbetriebsleistung AC-3: 2.2 kW Bemessungsbetriebsspannung: 690 V AC, 250 V DC Bemessungsbetriebsstrom AC-3: 6.3 A Bemessungsstoßspannungsfestigkeit: 6 kV Einstellbereich: 4.0 ... 6.3 A Schutzart: IP20, IP20

Weitere Informationen

Serie:	MS132
Schutzart:	IP20
Polzahl:	3
Produktgruppe:	Leistungsschalter für Motorschutz

Technische Daten und Merkmale zu ABB 1SAM350210R1009 MS132-6.3KB Motorschutzschalter mit Push-In Klemmen für Bahn :

Überlastauslöser Stromeinstellung	4 A
Überlastauslöser Stromeinstellung	6,3 A
Einstellbereich des unverzögerten Kurzschlussauslösers	78,8 A
Mit thermischem Überlastschutz	Ja
Auslösetechnik	thermomagnetisch
Bemessungsbetriebsspannung	250 V
Bemessungsbetriebsspannung	690 V
Bemessungsbetriebsleistung bei AC-3, 230 V	2,2 kW
Verlustleistung	5,4 W
Anschlussart Hauptstromkreis	Federzuganschluss
Ausführung des Betätigungselements	Drehknopf
Gerätebauart	Komplettgerät im Gehäuse
Polzahl	3
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC	100 kA
Schutzart (IP)	IP20
Höhe	45 mm
Breite	112 mm
Tiefe	87 mm

Herstellerinformation

ABB Stotz-Kontakt GmbH
Eppelheimer Straße 82
69123 Heidelberg
Baden-Württemberg
Deutschland
info.stotz@de.abb.com

⚠ Sicherheitsinformation

Installation von nicht steckerfertigen elektrischen Geräten nur durch Personen mit einschlägigen elektrotechnischen Kenntnissen und Erfahrungen!
Für weitere Informationen zum Installationshinweis klicke hier.
